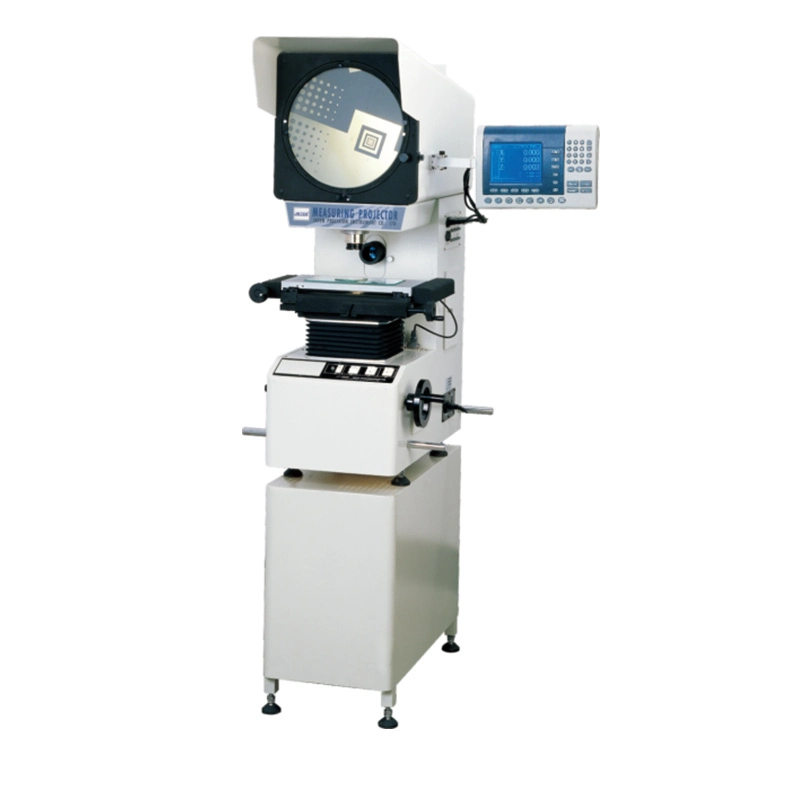

Digital Projector Profile
Digital Projector Profile adalah alat pengukuran optik yang digunakan untuk memeriksa dan mengukur profil, bentuk, dimensi, serta kontur suatu komponen secara akurat. Pengujian dilakukan dengan memperbesar bayangan atau profil benda kerja pada layar digital sehingga detail bentuk dan ukuran dapat diamati serta dibandingkan dengan standar atau gambar teknis.
Dilengkapi dengan sistem proyeksi digital beresolusi tinggi, layar pengamatan, sistem pengukuran dimensi yang presisi, serta perangkat lunak analisis dan pencatatan data, Digital Projector Profile mampu menghasilkan hasil pengukuran yang akurat, konsisten, dan mudah dianalisis. Alat ini banyak digunakan dalam industri manufaktur, komponen presisi, plastik, logam, elektronik, laboratorium kontrol kualitas, dan pusat penelitian untuk inspeksi dimensi dan profil sesuai standar pengukuran terkait.
Spesifikas Produk
| Model |
HD-U300-1 |
| Work table |
X-axis travel (mm) |
200 |
| Y-axis travel (mm) |
100 |
| Metal table size (mm) |
350×170 |
| Glass table size (mm) |
246×120 |
| Z-axis travel (mm) |
100(For Focus) |
| Measuring accuracy |
(3+L/200)um |
| Grating ruler resolution |
0.0005mm |
| Projection screen |
screen size(mm): Φ300mm
Adopt Japanese photolithography technology, engraved with rice word line. |
| Rotary range :0~360° |
| Rotation angle display resolution :1’or 0.01°
Adopt Japanese rotary encoder |
| Objective
lens
|
Magnification |
10X
(Essential) |
20X
(Optional ) |
50X
(Optional) |
100X
(Optional) |
| object view(mm) |
Φ30 |
Φ15 |
Φ6 |
Φ3 |
| Work distance(mm) |
77.7 |
44.3 |
38.4 |
25.3 |
| Data processing system |
Multifunction data processing system, can measure point, line and angle. |
| Illumination |
24V/150w Halogen lamps
Transmission and reflection lighting adopts 24V, 150W halogen lamps imported from Osram, Germany. |
| Cold |
Forced air cooling (3 Axial fan ) |
| Machine Size |
788*524*1152mm |
| Power |
110/220V(AC).50/60Hz,400W |
