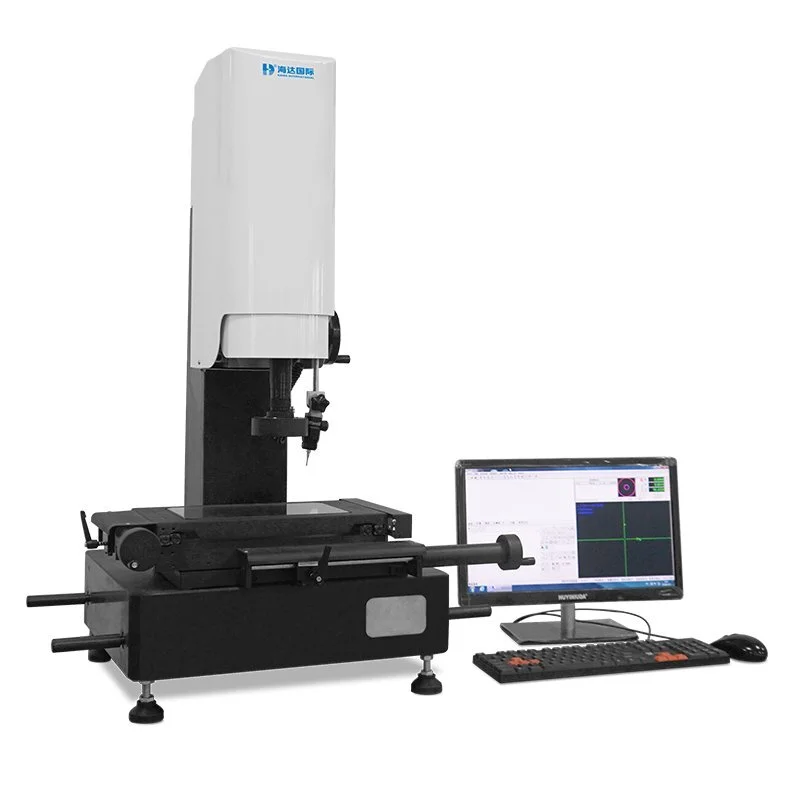

High-Speed 3-Axis CNC Driven Motor Vdeo Measuring Machine
High-Speed 3-Axis CNC Driven Motor Video Measuring Machine adalah alat ukur optik otomatis yang digunakan untuk mengukur dimensi, bentuk, posisi, sudut, kontur, dan profil komponen secara presisi dan non-kontak. Dengan sistem CNC 3-axis berpenggerak motor dan pencitraan digital berkecepatan tinggi, alat ini mampu melakukan pengukuran secara cepat dan efisien pada berbagai fitur benda kerja.
Dilengkapi dengan kamera beresolusi tinggi, lensa optik presisi, meja ukur CNC 3-axis, sistem pencahayaan yang dapat disesuaikan, penggerak motor berkecepatan tinggi, serta perangkat lunak pengukuran dan analisis otomatis, High-Speed 3-Axis CNC Driven Motor Video Measuring Machine mampu menghasilkan hasil pengukuran yang akurat, cepat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri elektronik, otomotif, plastik, mold, komponen presisi, manufaktur, laboratorium kontrol kualitas, dan pusat penelitian untuk memastikan produk memenuhi spesifikasi dimensi dan toleransi yang ditetapkan.
Karakteristik VMC-P
VMC-P merupakan mesin pengukuran visual CNC dengan sistem pengukuran 3D yang dirancang untuk pengukuran dimensi dan inspeksi geometris secara presisi.
-
Desain modern dan inovatif dengan tampilan profesional.
-
Finishing pengecatan otomatis menghasilkan permukaan yang rapi dan berkualitas.
-
Base granit yang kokoh memberikan stabilitas tinggi selama proses pengukuran.
-
Guide berbentuk V impor memastikan pergerakan yang stabil dan presisi.
-
Meja kerja logam dan kaca presisi mendukung penempatan spesimen secara akurat.
-
Motor CNC 3-axis berkecepatan tinggi untuk kontrol sumbu X, Y, dan Z.
-
Ring LED 40-segmen dengan intensitas pencahayaan yang dapat disesuaikan melalui USB.
-
Lensa zoom Pomeas 0,7–4,5× untuk pengamatan objek secara detail.
-
Kamera warna SONY 1/2″ CCD menghasilkan citra yang jelas dan detail.
-
Software pengukuran 3D QuickMeasuring 4.1 untuk pengukuran dan analisis dimensi serta geometri secara akurat.
VMC-P Spesifikasi Produk :
| Model | Vexus VMC3020P | Vexus VMC3030P | Vexus VMC4030P | Vexus VMC5030P |
| Order# | 526-301 | 526-331 | 526-401 | 526-501 |
| Metal table size | 450x350mm | 450x450mm | 550x450mm | 650x450mm |
| Glass table size | 350x250mm | 350x350mm | 450x350mm | 550x350mm |
| Travel: X,Y | 300x200mm | 300x300mm | 400x300mm | 500x300mm |
| Z-axis Travel | 200mm | 200mm | 200mm | 200mm |
| Resolution | 0.0005mm | 0.0005mm | 0.0005mm | 0.0005mm |
| Renishaw touch probe | MCP-K2(581-721) | MCP-K2(581-721) | MCP-K2(581-721) | MCP-K2(581-721) |
| X,Y-axis accuracy | ≤(3+L/200)um | ≤(3+L/200)um | ≤(3+L/200)um | ≤(3+L/200)um |
| Measuring software | QM4.2 | QM4.2 | QM4.2 | QM4.2 |
| Nte weight | 300kg | 320kg | 460kg | 540kg |
| Dimension(mm) | 700x600x900 | 760x600x900 | 950x590x1000 | 950x700x1100 |
VMC-P Standard Delivery:
| Standard Delivery | Order# | Standard Delivery | Order# | Standard Delivery | Order# |
| Measuring Software | QM4.2 | CCD Camera MC3 | 484-123 | Pomeas detent zoom lens | 421-101 |
| Calibration Block | 581-801 | Capture Card 7130 | 527-130 | LED Lightsource | 425-400 |
| Scale Transfer U3 | 564-301 | Renishaw Probe MCP-K2 | 581-721 | Dell PC System |
VMC-P Optional Accessories:
| Optional Accessories | Order# | Optional Accessories | Order# | Optional Accessories | Order# |
| Renishaw Probe MCP-K1 | 581-711 | Pomeas motor zoom lens | 421-001 | Operation Joystick | 581-542 |
| Renishaw Probe MCP-K3 | 581-731 | Pomeas Coaxial zoom lens | 421*001 | Working Cupboard ST03 | 581-631 |
