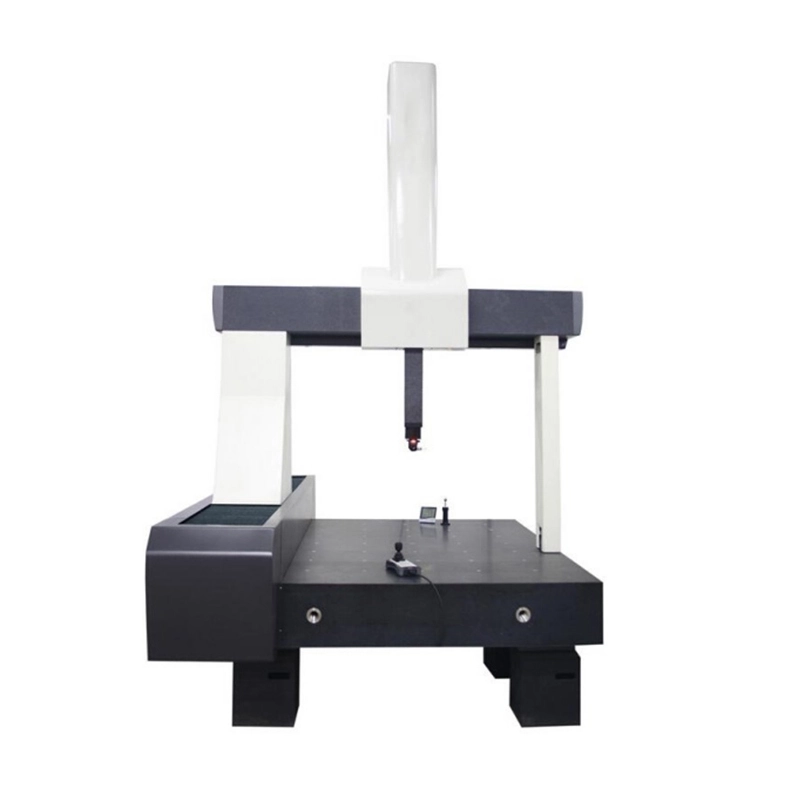

3D Coordinates Measuring Machine
3D Coordinate Measuring Machine (CMM) adalah alat ukur presisi yang digunakan untuk mengukur koordinat tiga dimensi, dimensi, bentuk, posisi, dan geometri suatu komponen dengan tingkat akurasi tinggi. Pengukuran dilakukan dengan menentukan titik-titik koordinat pada permukaan benda kerja melalui probe, kemudian sistem menghitung berbagai parameter geometris berdasarkan data tersebut.
Dilengkapi dengan sistem gerak 3-axis yang presisi, probe pengukuran, meja kerja yang stabil, sistem kontrol CNC, serta perangkat lunak pengukuran dan analisis 3D, 3D Coordinate Measuring Machine mampu menghasilkan hasil pengukuran yang akurat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri otomotif, aerospace, manufaktur presisi, mold & die, elektronik, dan laboratorium kontrol kualitas untuk memeriksa dimensi, toleransi geometris, serta kesesuaian komponen dengan gambar teknis dan standar yang ditetapkan.
Spesifikasi Produk
| Measuring Range | X:1000 | Y:1200 | Z:800 |
| Max. Workpiece Weight | 1500KG | ||
| MPEe(µm) | 3.2 + L/250 | ||
| MPEp | 3.3 µm | ||
| Scale resolution | 0.5µm | ||
| Maximum Movement speed (mm/s) | 430 | ||
| Net Weight | 2800kg | ||
| Dimension(L*W*H) mm | 2495*1902*3093 | ||
Sistem Probe
| RENISHAW MH20i (Manual double probe) |
|
1 Piece |
| Dividing Spindle A：0°～90°Step itch：15° | ||
| Dividing Spindle B：±180° Step itch：15° | ||
| Spatial Measurement Direction : 168 个 | ||
| Positioning Repeatability：1.5μm | ||
| RENISHAW The Standard Load Module | 1 Piece | |
| RENISHAW The 3rd Measuring Needle Component | ||
| Testing Needle -5000-7804 PS27R (φ2.5×20/14) | 4 Piece | |
| Testing Needle -5000-3604 PS1R (φ3.0×10/7.5) | 1 Piece | |
| Testing Needle -5000-4161 PS17R (φ4.0×20/20) | 1 Piece | |
| Testing Needle Extension Rod A-5004-7586（20mm） | 1 Piece | |
| Testing Needle Extension Rod -5004-7611（40mm） | 1 Piece | |
| Central of Testing Needle A-5000-3627 SC2 | 1 Piece | |
| Testing Needle Tools A-5004-7582 | 1 Piece | |
| Calibration Ball (Ceramics) φ20mm | 1 Piece | |
| Universal Ball Joint | 1 Piece | |
