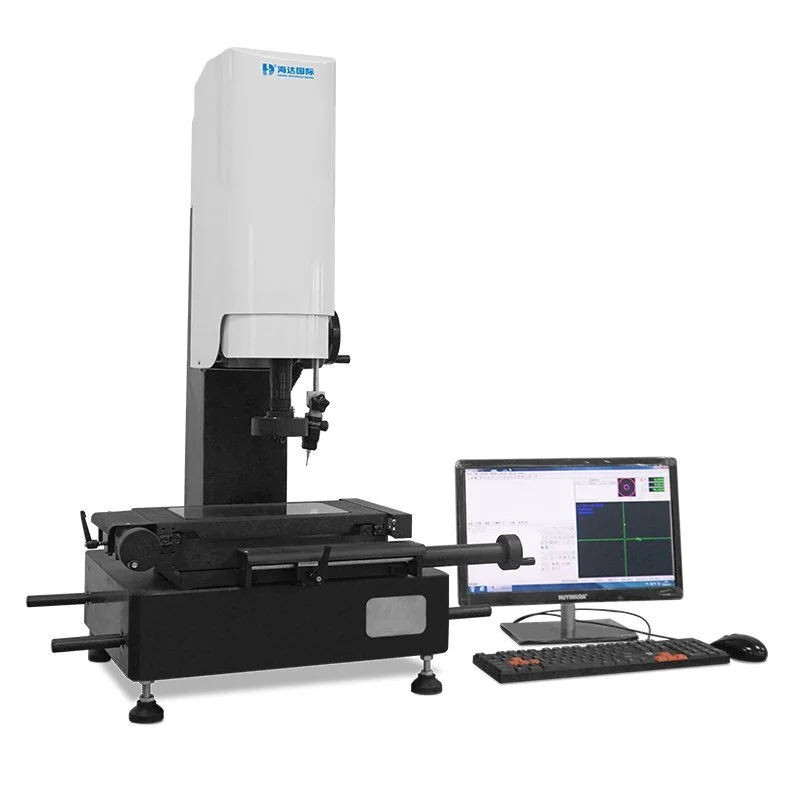

High Precision Image Measuring Instrument Haida HD-U801
,

High Precision Image Measuring Instrument Haida HD-U801

High Precision Image Measuring Instrument | Instrumen Pengukuran Citra Presisi Tinggi Haida HD-U801



High Precision Image Measuring Instrument adalah alat ukur optik presisi tinggi yang menggunakan kamera beresolusi tinggi, sistem pencahayaan, lensa pembesar, dan perangkat lunak pemrosesan citra untuk mengukur dimensi serta karakteristik geometris benda kerja secara akurat. Alat ini dapat mengukur panjang, lebar, diameter, radius, sudut, jarak, posisi, dan kontur tanpa kontak langsung dengan benda uji. Sistem pengukuran berbasis citra memungkinkan proses inspeksi dilakukan dengan cepat, konsisten, dan detail, sehingga cocok untuk komponen kecil dan kompleks. Instrumen ini banyak digunakan dalam industri elektronik, otomotif, plastik, cetakan, manufaktur presisi, serta laboratorium metrologi dan kontrol kualitas untuk memastikan produk sesuai dengan spesifikasi teknis yang ditetapkan.

High Precision Image Measuring Instrument



High Precision Image Measuring Instrument adalah alat ukur optik presisi tinggi yang digunakan untuk mengukur dimensi, bentuk, posisi, sudut, kontur, dan profil komponen secara non-kontak. Sistem pencitraan digital memungkinkan pengukuran detail dengan akurasi tinggi, sehingga cocok untuk komponen berukuran kecil dan memiliki toleransi yang ketat.

Dilengkapi dengan kamera beresolusi tinggi, lensa optik presisi, meja ukur yang stabil, sistem pencahayaan yang dapat disesuaikan, serta perangkat lunak pengukuran dan analisis, High Precision Image Measuring Instrument mampu menghasilkan hasil pengukuran yang akurat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri elektronik, semikonduktor, otomotif, plastik, mold, komponen presisi, laboratorium kontrol kualitas, dan pusat penelitian untuk memastikan produk memenuhi spesifikasi dimensi dan toleransi yang ditetapkan.

High Precision Image Measuring Instrument 2

Fitur High Precision Image Measuring Instrument



  1. Sistem Kamera Presisi Tinggi
    Menggunakan kamera warna U.S. TEO 1/2″ CCD dengan cross-line generator sebagai sistem penunjuk dan pengarah pengukuran.

  2. Sistem Pengukuran Digital
    Sistem pengukuran dan pemrosesan data terdiri dari meja koordinat 2-axis, optical grating, serta kartu data SDK-3000 untuk menghasilkan pengukuran yang akurat.

  3. Fungsi Pemrosesan Data Lengkap
    Dilengkapi berbagai fungsi untuk pemrosesan, tampilan, input, dan output data. Fitur workpiece straightening membantu menyelaraskan posisi benda kerja sebelum pengukuran.

  4. Koneksi dan Software Pengukuran
    Dilengkapi antarmuka RS-232 untuk koneksi ke komputer serta software pengukuran khusus yang mendukung pemrosesan dan pembuatan circular mapping.

  5. Base dan Column Stabil
    Menggunakan base dan column berbahan marmer dengan stabilitas tinggi, sehingga membantu mengurangi getaran dan menjaga akurasi selama proses pengukuran.

Fungsi High Precision Image Measuring Instrument



  1. Pengukuran Berbagai Geometri
    Dapat mengukur titik, garis, lingkaran, busur, oval, dan persegi panjang. Fungsi multi-point positioning membantu meningkatkan akurasi hasil pengukuran.
  2. Fungsi Konstruksi Geometri
    Mendukung berbagai fungsi pengukuran dan konstruksi, seperti:
    • Kombinasi pengukuran
    • Struktur pusat
    • Titik perpotongan
    • Titik tengah
    • Struktur garis
    • Struktur lingkaran
    • Struktur sudut
  3. Coordinate Translation & Alignment
    Fitur translasi koordinat dan penyelarasan koordinat mempermudah proses pengukuran, meningkatkan efisiensi, serta membantu menyesuaikan posisi benda kerja.
  4. Fungsi Macro
    Macro dapat digunakan untuk mengukur komponen yang sama secara otomatis dan berulang, sehingga proses pengukuran menjadi lebih cepat dan efisien.
  5. Ekspor Data ke Software Eksternal
    Data hasil pengukuran dapat langsung diekspor ke AutoCAD untuk pembuatan gambar kerja, serta ke Excel dan Word untuk pengolahan dan analisis statistik.
  6. Perekaman Program Pengguna
    Memungkinkan pengguna untuk merekam, mengedit, dan menjalankan program atau perintah pengukuran secara otomatis.

Spesifikasi Produk



Model TT-2010 TT-3020
Metal table size 404 x 228mm 510 x 290mm
Glass table size 260 x 160mm 350 x 280mm
Travel: X,Y 200 x 100mm 300 x 200mm
Net Weight 110kg 200kg
Dimension 700 x 600 x 900 970 x 670 x 940
  Z-axis travel:200mm                    Work distance:95mm

Resolution of X,Y,Z scales:0.0005um           X,Y-axis accuracy:(3+L/200)um
Video system Camera: Color 1/3“CCD camera

Optical Magnification:0.7~4.5X

Digital magnification:30~230X

Object view-field:7~1.1mm

Contour and surface illumination: Ring LED and brightness can be setup
Power: AC180V~260V/50Hz
Software: Quick Measuring 2.0
