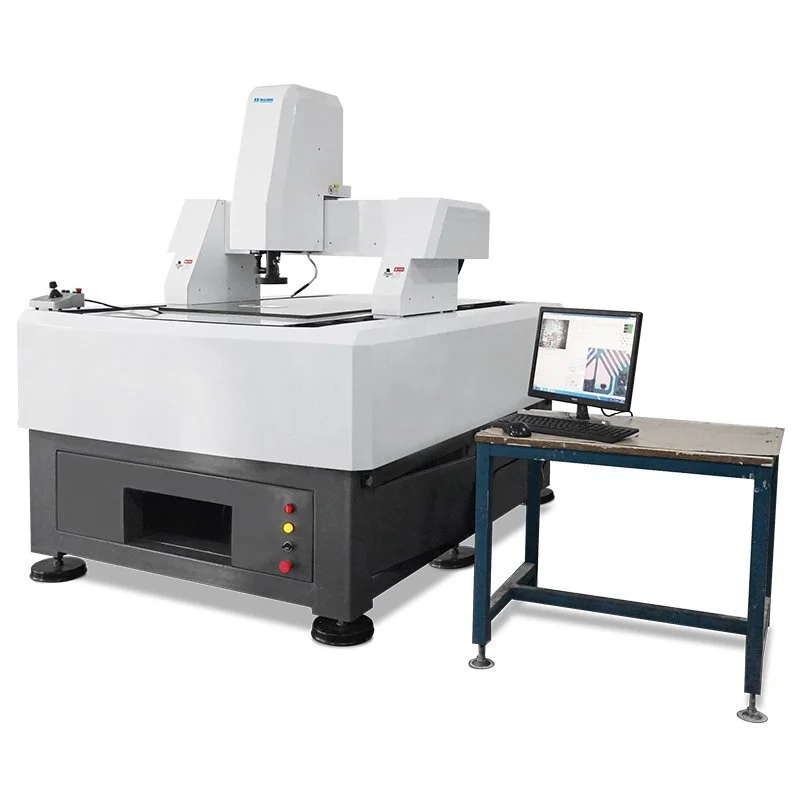

Large Video Optical Measuring Machine
Large Video Optical Measuring Machine adalah alat ukur optik berukuran besar yang digunakan untuk mengukur dimensi, bentuk, posisi, sudut, kontur, dan profil komponen dengan ukuran besar secara non-kontak. Sistem pencitraan digital memungkinkan pemeriksaan benda kerja yang luas dengan tetap mempertahankan akurasi pengukuran pada berbagai fitur geometris.
Dilengkapi dengan kamera beresolusi tinggi, lensa optik presisi, meja ukur berukuran besar, sistem pencahayaan yang dapat disesuaikan, serta perangkat lunak pengukuran dan analisis otomatis, Large Video Optical Measuring Machine mampu menghasilkan hasil pengukuran yang akurat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri otomotif, elektronik, plastik, mold, komponen mesin, manufaktur presisi, laboratorium kontrol kualitas, dan pusat penelitian untuk memastikan produk berukuran besar memenuhi spesifikasi dimensi dan toleransi yang ditetapkan.
Karakteristik VML-CNC
VML-CNC merupakan mesin pengukuran visual CNC dengan sistem pengukuran 2.5D yang dirancang untuk pengukuran dimensi dan inspeksi geometris secara presisi.
-
Desain modern dengan tampilan yang profesional dan ergonomis.
-
Finishing pengecatan otomatis menghasilkan permukaan yang rapi dan berkualitas.
-
Base granit yang kokoh memberikan stabilitas tinggi dan membantu meminimalkan getaran.
-
Guide berbentuk V impor memastikan pergerakan yang stabil dan presisi.
-
Meja kerja logam dan kaca presisi untuk penempatan spesimen secara akurat.
-
Motor penggerak CNC 3-axis berkecepatan tinggi untuk kontrol sumbu X, Y, dan Z.
-
Ring LED 4-segmen dengan intensitas pencahayaan yang dapat disesuaikan melalui USB.
-
Lensa zoom Pomeas 0,7–4,5× untuk pengamatan objek secara detail.
-
Kamera warna SONY 1/2″ CCD menghasilkan citra yang jelas dan detail.
-
Software pengukuran 2.5D QuickMeasuring 4.1 untuk pengukuran serta analisis dimensi dan geometri secara akurat.
Spesifikasi Produk
| Mode | VML-6060CNC | VML-1080CNC | VML-1210CNC |
| Order# | 52-661 | 523-181 | 523-121 |
| Metal table size | 800x800mm | 1140x1000mm | 1140x1360mm |
| Glass table size | 650x650mm | 1050x850mm | 1050x1250mm |
| Travel: X,Y | 600x600mm | 1000x800mm | 1200x1000mm |
| Z-axis Travel | 200mm | 200mm | 200mm |
| Resolution | 0.0005mm | 0.0005mm | 0.0005mm |
| X,Y-axis accuracy | ≤(3+L/200)um | ≤(3+L/200)um | ≤(3+L/200)um |
| Measuring software | QM4.1 | QM4.1 | QM4.1 |
VML-CNC Standard Delivery:
| Standard Delivery | Order# | Standard Delivery | Order# | Standard Delivery | Order# |
| Measuring Software | QM4.1 | CCD Camera MC3 | 484-123 | Pomeas detent zoom lens | 421-101 |
| Calibration Block | 581-801 | Capture Card 7130 | 527-130 | LED Lightsource | 425-400 |
| Scale Transfer U3 | 564-301 | Power,AV,RS232 Cable | Dell PC host |
VML-CNC Optional Accessories:
| Optional Accessories | Order# | Optional Accessories | Order# | Optional Accessories | Order# |
| Pomeas Coaxial zoom lens | 421*001 | Pomeas motor zoom lens | 421-001 | Operation Joystick | 581-542 |
| Working Cupboard ST03 | 581-631 | ||||
