Overview

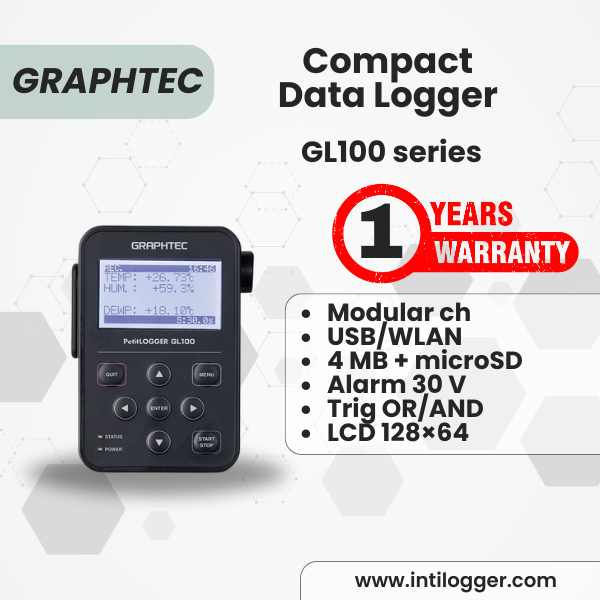

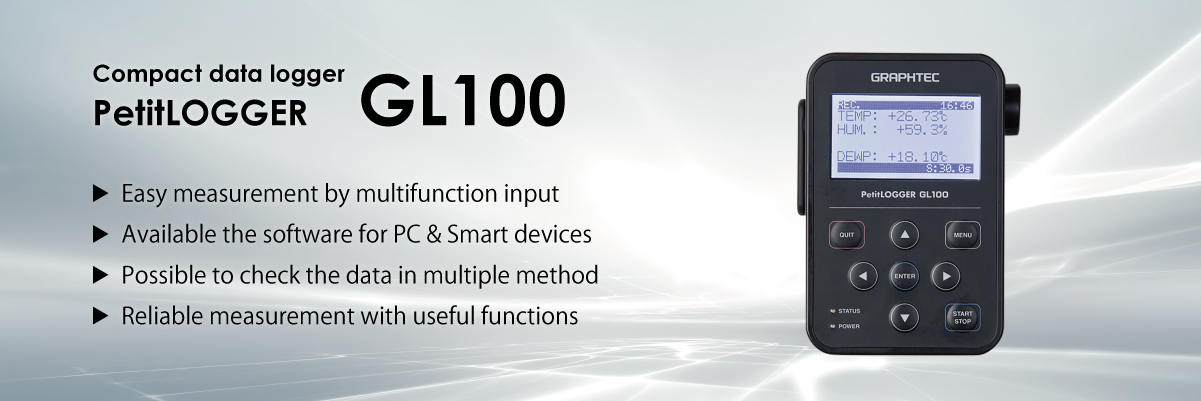

GL100 adalah data logger portabel yang dapat mengukur berbagai fenomena dengan pengaturan sederhana. Alat ini mampu mendeteksi jenis sensor secara otomatis hanya dengan menghubungkan sensor ke perangkat.
GL100 sudah mendukung Wireless LAN, sehingga Anda dapat:
-
Menghubungkan GL100 secara nirkabel dari PC atau perangkat pintar (smart device)
-
Memeriksa data dari jarak jauh
-
Melakukan monitoring jarak jauh via Internet
Aplikasi software tersedia secara standar untuk PC maupun perangkat pintar, sehingga pengguna dapat memilih cara penggunaan sesuai lingkungan kerja dan kebutuhan.
Spesifikasi Teknis GL100
Jumlah Saluran
- Bervariasi tergantung pada modul input yang digunakan
- Jenis pengukuran ditentukan oleh setiap modul input
Metode Input & Jenis Terminal
- Tergantung pada modul input yang dipasang
Sinyal Output
- Alarm (1 channel)
- Solid state switch dengan isolasi optik (Optocoupler)
- Beban maksimum: 30 V, 50 mA
Antarmuka ke PC
- USB (Micro USB tipe B)
- Wireless LAN (WLAN) pada GL100-WL
Wireless LAN (GL100-WL)
- Standar: IEEE802.11b
- Jarak komunikasi: ±40 m (tergantung kondisi LAN)
- Kecepatan transfer real-time: hingga 500 ms
- Dapat dinonaktifkan (default: aktif dari pabrik)
Perangkat Penyimpanan
- Memori internal: RAM ±4,9 MB
- Memori eksternal: Kartu microSD
Ukuran file maksimum untuk data hasil capture: 1,9 MB. Disarankan menggunakan microSD yang mendukung sleep mode.
Layar
- LCD monokrom dengan backlight, grafis 128 × 64 dots
- Konten: data hasil capture & menu pengaturan
- Data tersimpan tidak dapat diputar ulang langsung, hanya bisa diputar ulang melalui software PC
Fungsi Utama
- Real-time data capturing
- Menampilkan nilai data hasil capture ke LCD secara real-time dan menyimpan nilai monitoring
- Mengatur kondisi melalui menu setting
Saat menggunakan USB port:
- Output data hasil capture secara real-time
- Output data tersimpan dari memori internal
- Kontrol penuh GL100 melalui aplikasi PC
Saat menggunakan Wireless LAN (GL100-WL):
- Output data hasil capture secara real-time
- Output data tersimpan dari memori internal
- Kontrol penuh GL100 melalui aplikasi PC
- Kontrol sederhana melalui aplikasi perangkat pintar (smart device)
- Kirim peringatan via e-mail
Fungsi Alarm
- Aksi: Output sinyal saat data pengukuran mencapai kondisi alarm yang ditentukan
- Sumber: Level data pengukuran
- Metode deteksi:
- Kondisi: lebih tinggi atau lebih rendah dari ambang batas
- Kombinasi: OR
Fungsi Trigger
- Aksi: Mulai atau hentikan perekaman data hasil capture oleh trigger
- Sumber:
- Start trigger: OFF, Level (*), Alarm, atau Tanggal
- Stop trigger: OFF, Level (*), Alarm
- Metode deteksi Level (*):
- Kondisi: Rising (naik) atau Falling (turun) melewati ambang batas
- Kombinasi: OR atau AND
Level trigger tersedia pada input analog modul GS-4VT, GS-4TSR, dan GS-3AT.
Tahan Debu & Air
- Kompatibel IP54
Efektif hanya jika modul input terpasang pada GL100 dan cover konektor serta baterai tertutup rapat. Disarankan mengganti seal cover secara berkala.
Sumber Daya
- Baterai alkaline AA (2 pcs)
- USB bus-power (5V, 200 mA)
- Jika menggunakan adaptor AC untuk perangkat USB: diperlukan 5V, 1A
- (Baterai dan adaptor AC tidak termasuk)
Lingkungan Operasi
- Suhu: –10 °C hingga 50 °C
- Kelembapan: hingga 80% RH (tanpa kondensasi)
Dimensi Eksternal (W × D × H)
- ±66 × 100 × 27 mm (tidak termasuk tonjolan)
Berat
- GL100-N: ±125 g
- GL100-WL: ±130 g
Mode Aplikasi GL100
| Mode | Standard Mode | Agriculture Mode |
|---|---|---|
| Sistem Operasi yang Didukung | Android / iOS (iOS 11–13) | Android (4.1–8.0) |
| Unit yang Didukung | Hingga 10 unit 1 unit jika GL100 berfungsi sebagai access point (base unit) |
Hingga 10 unit 1 unit jika GL100 berfungsi sebagai access point (base unit) |
| Sensor yang Didukung | Semua sensor | – Suhu & Kelembapan (GS-TH) – CO₂ (GS-CO2) – Intensitas Cahaya & UV (GS-LXUV) *1 |
| Item Pengukuran | Bergantung pada sensor, terminal/adapter | – Suhu – Kelembapan – Akumulasi suhu – Titik embun – Defisit tekanan uap – Konsentrasi CO₂ – Intensitas cahaya – Intensitas UV – Akumulasi cahaya – Akumulasi UV |
| Kontrol Pengaturan | Start/Stop, Interval Sampling, Output Alarm (fungsi pengiriman e-mail) | Start/Stop, Interval Sampling, Output Alarm (fungsi pengiriman e-mail) |
| Fungsi | – Tampilan digital – Gelombang analog (playback data yang direkam) – Gelombang logika/pulsa – Pengiriman e-mail (via fungsi GL100-WV) – Riwayat alarm |
– Tampilan digital – Gelombang analog (playback data yang direkam) – Pengiriman e-mail (via fungsi GL100-WV) – Riwayat alarm |
| Fungsi Khusus | – | – Nilai defisit tekanan uap – Tampilan grafik |
Spesifikasi Modul Input GL100
Modul Input yang Dapat Dihubungkan
-
Mendukung semua jenis modul input
-
Koneksi menggunakan kabel antara modul input dan GL100
Panjang Kabel
-
±1,5 m
Lingkungan Operasi
-
Suhu: –10 °C hingga 50 °C
-
Kelembapan: hingga 80% RH (tanpa kondensasi)
