Pengujian tiang pancang (pile testing) secara rutin dilakukan untuk memverifikasi apakah desain dan konstruksi tiang pancang sudah sesuai dengan ekspektasi, atau untuk membantu perancangan tiang sebelum pekerjaan konstruksi utama dimulai. Terdapat beberapa metode yang dapat diterapkan pada berbagai jenis tiang dan proyek.
GD-DPT adalah penguji multifungsi yang mengadopsi metode regangan tinggi dan rendah (high/low strain methods) untuk pengujian integritas tiang (Pile Integrity Testing / PIT) dan analisis pemancangan tiang (Pile Driving Analysis / PDA). PDA adalah metode pengujian beban dinamis pada tiang yang mendapat beban aksial. Metode ini cocok untuk tiang pada tanah gesekan (friction soil), tanah kohesif, kapur, dan batuan, terlepas dari apakah tiang tersebut mentransfer gaya ke tanah di sekitarnya melalui gesekan selimut (skin friction) atau tahanan ujung (toe resistance).
⭐ Fitur Utama (Features)
Layar Tahan Sinar Matahari: Dilengkapi layar tampilan yang ramah di bawah terik matahari, sangat cocok untuk proyek luar ruangan (outdoor).
Metode Tampilan Full Overlay: Mengadopsi metode tampilan overlay penuh untuk mengamati konsistensi dan stabilitas sinyal secara lebih visual.
Dukungan Mode Ganda: Mendukung mode regangan rendah RS dan mode PIT sekaligus.
Tampilan Sinyal Komprehensif: Dapat melihat dengan jelas setiap perubahan sinyal kecepatan, perpindahan, tegangan, kecepatan-perpindahan, kurva case, serta tampilan layar terpisah (split screen).

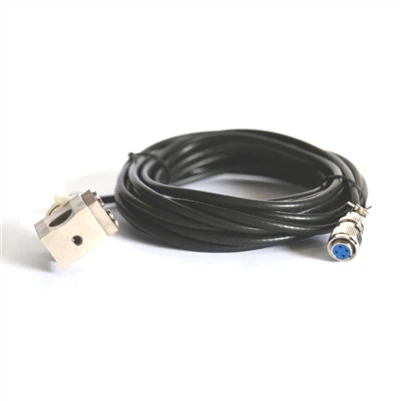

Mode Otomatis: Secara otomatis mewujudkan mode sekali klik (single-click), klik terus-menerus (continuous-click), dan pemantauan. Pemantauan deformasi transduser regangan secara real-time.
Kecepatan Pemancangan Tinggi: Pemantauan pemancangan hingga 120 palu/menit.
Analisis Metode Case Lapangan: Menampilkan kurva F-ZV dan kurva gelombang berjalan (traveling wave curves) langsung di lokasi.
Filter Digital Presisi Tinggi: Dilengkapi filter digital ADC presisi tinggi 24-bit internal dengan rasio signal-to-noise tinggi, keandalan tinggi, dan kebisingan rendah.
Layar Sentuh Kapasitif: Menggunakan layar sentuh kapasitif yang sangat praktis dan mudah dioperasikan.
Baterai Tahan Lama: Baterai litium internal DC yang mendukung pekerjaan kontinu selama lebih dari 8 jam.
📋 Spesifikasi Teknis GD-DPT (High/Low Strain Pile Tester)
| Parameter Sistem | Spesifikasi |
| Sistem Operasi & Prosesor | Sistem operasi Winch, inti industri A8 |
| Frekuensi Kerja & Penyimpanan | Frekuensi kerja sistem 1G, Penyimpanan: 512M |
| Saluran Sampling (Sampling Channel) | Regangan Tinggi: 4 akselerasi atau 2 akselerasi dan 2 regangan Regangan Rendah: 1 akselerasi |
| Perbesaran (Magnification) | $\times 1, \times 2, \times 4, \times 8$, perbesaran adaptif |
| Konversi A/D | 24 bit |
| Interval Sampling | Regangan Tinggi: $25,6\ \mu\text{s} \sim 208\ \mu\text{s}$ (langkah dapat disesuaikan) Regangan Rendah: $0,8\ \mu\text{s} \sim 52428\ \mu\text{s}$ (dapat disesuaikan secara kontinu, langkah $0,8\ \mu\text{s}$) |
| Panjang Sampling | 1024, 2048 |
| Bandwidth Mainframe | $1 \sim 10000\text{ Hz}$ |
| Mode Pemicu (Trigger) | Pemicu saluran (Channel trigger), pemicu keadaan tunak (steady state trigger) |
| Kebisingan Sistem | Lebih baik dari $0,2\text{ mV}$ (rms) |
| Kesalahan Waktu (Timing Error) | Lebih baik dari $0,2\%$ |
| Linearitas | Lebih baik dari $5\%$ |
| Mode Sampling | Regangan Tinggi: Pengukuran gaya kepala palu, pengukuran gaya badan tiang, analisis pemancangan Regangan Rendah: Mode RS dan PIT |

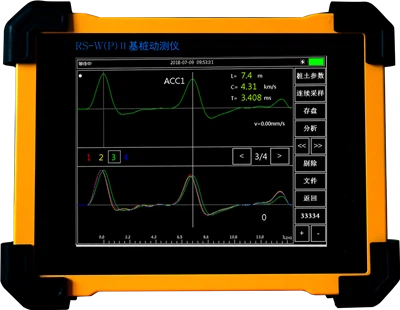

| Tampilan Layar | Layar sentuh, kecerahan tinggi, kapasitif, kontrol jari |
| Ukuran Layar | 8,4 inci |
| Resolusi | $800 \times 600$ piksel |

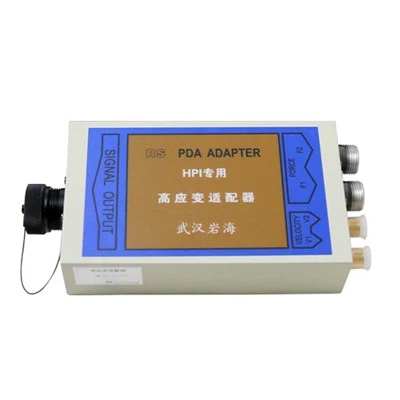

| Port Komunikasi & Penyimpanan | Penyimpanan: Internal & kartu TF Unggah Nirkabel: Bluetooth & ponsel Port Keluaran: Dual USB, Bluetooth, transfer flash disk USB Port Masukan: Layar sentuh kapasitif, USB standar, kibor (keyboard), dan tetikus (mouse) Soket Multi-inti: Penghubung kabel panjang dan adaptor regangan tinggi |
| Catu Daya | Baterai Internal: Baterai Li-ion 11,1V/7Ah dengan masa pakai 8 jam Sumber Daya Eksternal: Pengisi daya DC 15V 4A |
| Dimensi & Berat | $255 \times 190 \times 50\text{ mm}$, $< 2\text{ kg}$ |
| Lingkungan Kerja | Suhu & Kelembapan: $-10^\circ\text{C} \sim 60^\circ\text{C}$, $< 90\%$ |
