Fungsi Utama (Main Functions)
Sistem Manajemen Berkas & Entri Tingkat Lanjut: Memfasilitasi penghubung yang fleksibel antara pengaturan (Focal Law & Model), kalibrasi, dan inspeksi.
Konfigurasi Modular: Mendukung L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld (Las Tumpul), CrankShaft (Poros Engkol), Pipeline (Pipa), TOFD, dan UT (Konvensional).
Model Simulasi 3D: Visualisasi tiga dimensi untuk analisis yang lebih baik.
Fungsi Analisis Citra: Membantu mengevaluasi hasil pemindaian secara mendalam.
Struktur Pendinginan Alami: Sistem pembuangan panas tanpa kipas (fan-free).

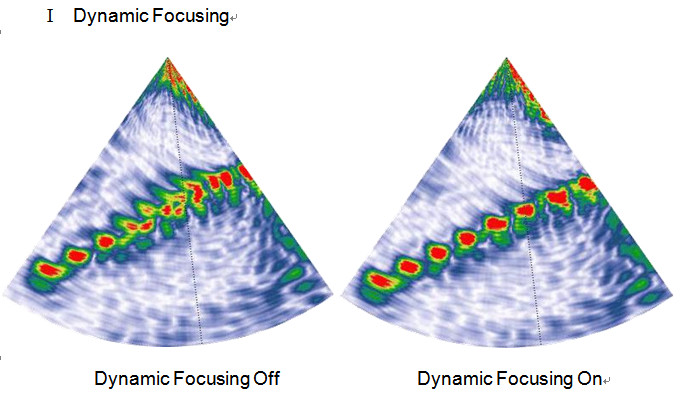

Fokus Kedalaman Dinamis (Dynamic Depth Focusing / DDF): Meningkatkan ketajaman fokus di berbagai kedalaman.
Penyaringan Halus (Smooth filtering): Mengurangi derau untuk hasil tampilan yang lebih bersih.
Layar Sentuh: Mempermudah pengoperasian alat secara intuitif.
Fungsi Kalibrasi ACG: Untuk pengaturan penguatan otomatis.
Fungsi Kalibrasi TCG: Untuk kompensasi jarak kurva Time-Corrected Gain.
Fitur (Features)

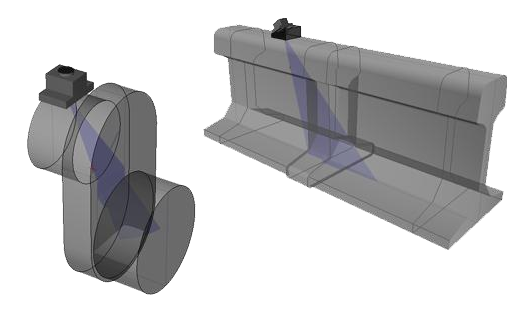

II 3D Simulation Model
The 3D simulation scheme can be customized to offer one-for-all solutions.

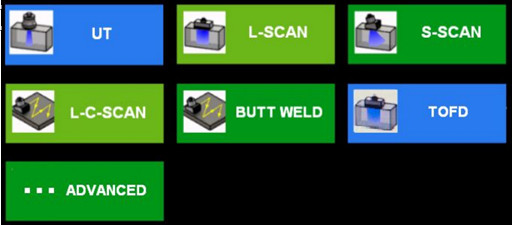

III. APP Menu
Menu of the software is shown in the manner of APP.
It can be cut down or enlarged accordingly if asked by the users

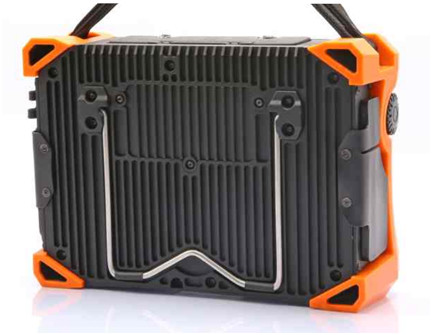

IV Metallic Housing
To strengthen the instrument, both shielding and heat-dissipating
Spesifikasi Fisik & Umum (Physical & General Specifications)
Konfigurasi Kanal: 16:64:22 (Mode PA / UT / TOFD).
Tampilan: Layar warna TFT 11 inci (800 x 600 piksel).
Port Transduser: Port transduser PA 160-pin; Port transduser konvensional Lemo-00 (untuk T-R atau T&R).
Port I/O: 2x USB 2.0, HDMI, Encoder, LAN (Gigabit-NIC), WiFi, I/O (komisioning), Encoder 2D.
Memori: Internal (RAM 16 GB + FLASH 4 GB) + Kartu SD (maks. 32 GB); Eksternal (USB drive).
Berat: 3,5 kg (dengan 1 baterai).
Dimensi: $284 \times 202 \times 95$ mm.
Catu Daya: AC 100–240V, 50–60Hz; DC 12V.
Baterai: Pengisian daya langsung di dalam unit atau terpisah; Durasi kerja hingga 6 jam (Daya kerja 24W).
Bahasa: Inggris.
Kondisi Suhu: Operasional $-20^\circ C$ hingga $50^\circ C$ | Penyimpanan $-20^\circ C$ hingga $60^\circ C$.
Standar IP: IP54.
Spesifikasi Performa (Performance Specification)
| Parameter | Mode PA | Mode UT | Mode TOFD |
| PRF (Frekuensi Pulsa) | 50 Hz – 10 kHz | 50 Hz – 5 kHz | 50 Hz – 5 kHz |
| Tegangan (Voltage) | Bipolar, $\pm 45$ hingga $\pm 100V$ (kenaikan 5V) | Gelombang Kotak Negatif, -75V hingga -250V (kenaikan 25V) | Gelombang Kotak Negatif, -75V hingga -250V (kenaikan 25V) |
| Lebar Pulsa | 20 ns – 800 ns (kenaikan 5ns) | 20 – 800 ns (kenaikan 5ns) | 20 – 800 ns (kenaikan 5ns) |
| Peredaman (Damping) | $50\ \Omega$ | $80\ \Omega$ / $400\ \Omega$ | $80\ \Omega$ / $400\ \Omega$ |
| Sampling Rate | 125 MHz | 200 MHz | 200 MHz |
| Bandwidth | 0,5 MHz – 19 MHz | 0,5 MHz – 15 MHz | 0,5 MHz – 15 MHz |
| Penguatan (Gain) | 0,0 – 80 dB | 0,0 – 110,0 dB | 0,0 – 110,0 dB |
| Filter | 0,5-9,6 MHz, 2,5-12,9 MHz, 3,8-19 MHz (Opsional: broadband, narrowband) | Broadband, narrowband | Broadband, narrowband |
| Penyearah (Rectification) | FW (Gelombang Penuh) | FW | RF |
| Reject | 0 – 80% | 0 – 80% | 0 – 80% |
| Mode Scan | A / L / S / C | A / D | A / D |
| Skew (Sudut Putar) | L-scan: $-89^\circ$ hingga $+89^\circ$; S-scan: $-89^\circ$ hingga $+89^\circ$ | N/A | N/A |
| Smart-Cal | Kecepatan / Delay / ACG / TCG / Encoder | DAC / DGS | Delay / X-Value / PCS / Wave / Encoder |
| Rentang Pengujian | 0,0 – 1000 mm (min. 1 mm) | 0,0 – 2000 mm | 0,0 – 2000 mm |
| Resolusi | 0,5 mm | 0,1 mm | 0,1 mm |
Aplikasi Penggunaan (HPA-500 Application)
Sambungan las umum atau khusus pada struktur baja, ketel uap (boiler), bejana tekan, pipa, infrastruktur tenaga nuklir, kapal, tangki minyak, dan tabung etilena.
Sambungan las rel kereta api, perangkat roda kereta, dan as roda lokomotif.
Sambungan Friction Stir Welding (FSW) paduan aluminium dan ikatan material komposit di industri dirgantara.
Bilah turbin (blades) dan baut di industri tenaga listrik.
Area inspeksi dengan ruang gerak yang terbatas atau saat UT konvensional lebih diutamakan.
Paket Pengiriman Standar (Standard Packing List)
1 unit utama HPA-500
1 buah Probe PAUT
2 buah Wedge (Baji) Probe PAUT
1 buah Probe Normal UT 2.5P20
1 buah Probe Sudut UT 2.5P13×13 60°
2 buah Kabel Probe UT LEMO 00-BNC
1 buah Baterai Li-ion
1 buah Pengisi daya (Charger)
1 buah Konverter daya
1 buah Kabel HDMI
1 buah Kabel Crossover
1 buah Kunci L (S2.5)
1 buah Koper Instrumen (Instrument Suitcase)
1 buah USB Flash Disk (8 GB)
1 buah Buku Panduan Pengguna
1 buah Sertifikat Kalibrasi
Aksesoris Opsional (Optional Accessories)
Probe TOFD (5MHz 6mm / 7.5MHz 3mm) & Wedge TOFD (60° & 70° dengan anti-wear nail, serta Wedge kurva R100)
Kabel Probe TOFD (LEMO 00-LEMO 00)
Scanner TOFD Non-Paralel & Scanner untuk Phased Array
Ekstensi Kabel Encoder & Kunci L khusus TOFD
Berbagai macam probe/wedge tambahan untuk Phased Array dan TOFD
Berbagai tipe Probe Lurus (1MHz, 2.25MHz, 2.5MHz, 5MHz dengan diameter $\phi$20)
Berbagai tipe Probe Sudut (2MHz & 4MHz dengan sudut 45°, 60°, 70°, 80°)
Probe T/R (5MHz & 2.5MHz, fokus 15 mm) & Berbagai jenis kabel penghubung (BNC-BNC, BNC-Lemo 00, Lemo 01-BNC, Lemo 01-Lemo 00)
Baterai Li-ion, Adaptor Daya (4A/9V), Kabel Daya, dan Tas Kulit
Blok Uji V1, V2, PAUT (Tipe A & B), Blok TOFD, serta Blok DAC, ASME, dll.
Perangkat Lunak Aplikasi (App Software), Tali Pengikat (Strap), dan Modul Bluetooth
