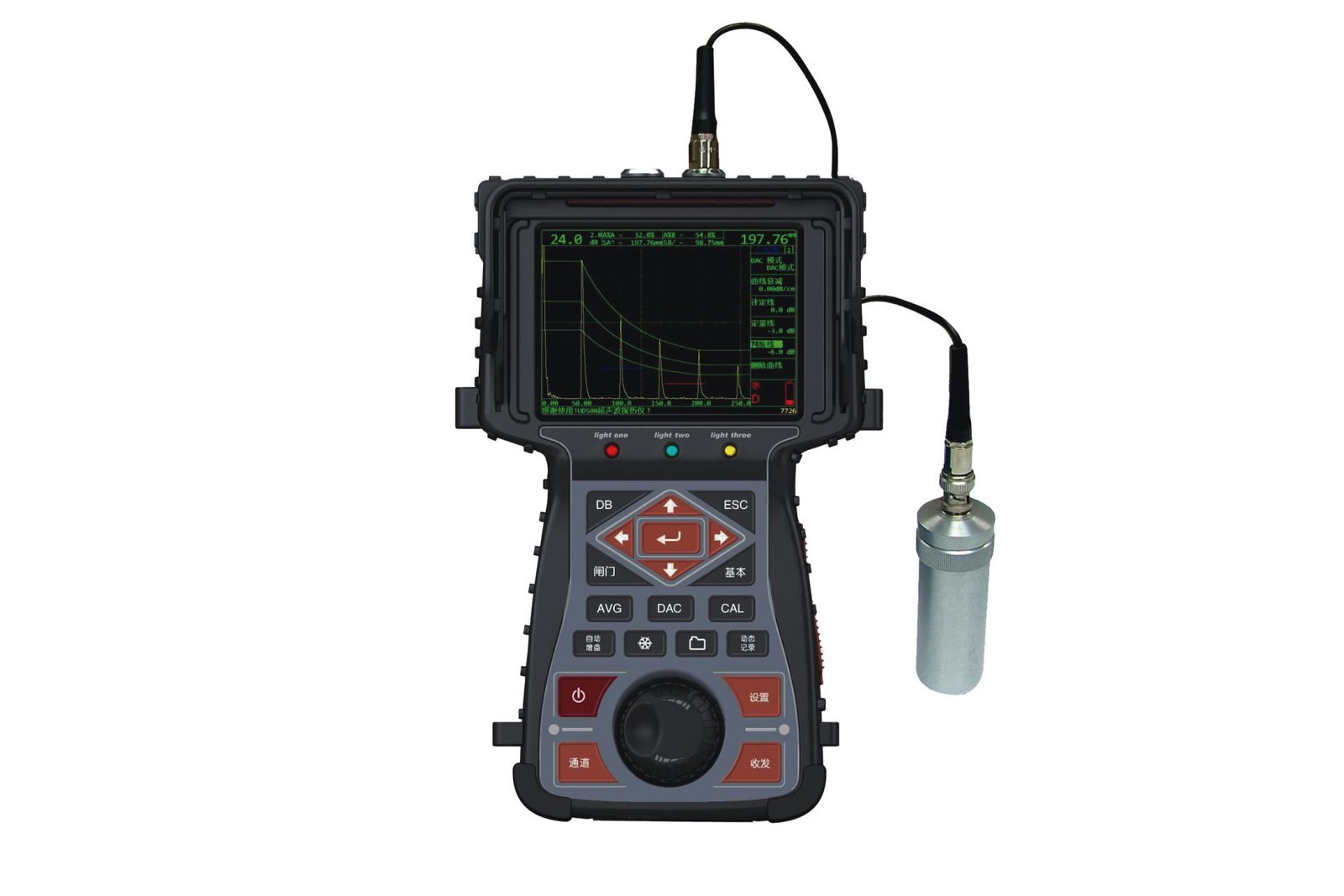

Portable Ultrasonic Flaw Detector TUD290
Portable Ultrasonic Flaw Detector TUD290 adalah alat uji cacat ultrasonik portabel yang dirancang untuk mendeteksi cacat internal material secara cepat, akurat, dan andal menggunakan metode Ultrasonic Testing (UT). Dilengkapi layar VGA TFT berwarna, linearitas horizontal dan vertikal yang tinggi, serta fitur DAC (Distance Amplitude Correction), alat ini mampu memberikan hasil inspeksi yang presisi pada berbagai jenis material logam. Dengan desain portabel, kapasitas penyimpanan data yang besar, serta konektivitas USB untuk analisis data, TUD290 menjadi solusi ideal untuk inspeksi non-destruktif (NDT) dan Quality Control (QC) di industri manufaktur, konstruksi, minyak dan gas, petrokimia, pembangkit listrik, serta fabrikasi logam.
Fitur Utama
- Layar VGA TFT berwarna 640 × 480 dengan refresh rate 60 Hz untuk tampilan yang jelas dan responsif.
- Memiliki linearitas horizontal ≤0,1% dan linearitas vertikal ≤2% sehingga menghasilkan pengukuran yang akurat dan stabil.
- Menggunakan square wave pulser berkinerja tinggi dengan pengaturan (tuning) yang dapat disesuaikan.
- Mendukung kurva DAC (Distance Amplitude Correction).
- Menampilkan A-Scan dan B-Scan beresolusi tinggi.
- Empat mode tampilan gelombang: positive half wave, negative half wave, full wave, dan RF.
- Dilengkapi Automatic Gain Control (AGC), perhitungan ekuivalen cacat, dan fungsi Peak Memory.
- Menampilkan echo envelope untuk analisis cacat yang lebih mudah.
- Memiliki dua gate independen dengan fungsi alarm.
- Pengukuran gate meliputi amplitudo echo, lintasan suara (beam path), kedalaman, proyeksi, dan parameter lainnya.
- Fitur waveform freeze dalam mode penuh, peak, comparison, dan envelope.
- Menyimpan hingga 30 channel inspeksi, masing-masing dengan parameter dan kurva DAC tersendiri.
- Mendukung tiga mode pengujian: single probe, dual crystal probe, dan through transmission, lengkap dengan kalibrasi otomatis.
- Dapat terhubung ke komputer melalui USB untuk analisis dan manajemen data.
- Memori besar yang mampu menyimpan hingga 1.000 waveform.
- Mendukung koneksi ke printer inkjet EPSON.
- Menampilkan dan memutar ulang waveform secara real-time.
Kelengkapan Standar
| Nama | Jumlah |
|---|---|
| Unit Utama | 1 set |
| Baterai Lithium | 2 set |
| Adaptor Daya (3A/9V) | 1 pcs |
| Kabel Probe LEMO-Q9 | 1 pcs |
| Kabel Probe LEMO-Q6 | 1 pcs |
| Tali Leher (Neck Strap) | 1 pcs |
| Tali Pergelangan (Wrist Strap) | 1 pcs |
| Pelindung (Hood) | 1 pcs |
| Probe Straight Beam | 1 pcs |
| Probe Angle Beam | 1 pcs |
| Couplant | 1 pcs |
| Sertifikat TIME | 1 pcs |
| Kartu Garansi | 1 pcs |
| Buku Panduan | 1 pcs |
Aksesori Opsional
| Nama |
|---|
| Kabel Komunikasi RS232 |
| Kabel Komunikasi USB |
| Flash Disk |
| Printer Inkjet EPSON |
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Rentang Pemindaian | 2,5 mm – 9999 mm |
| Resolusi Pemindaian | 0,1 mm (2,5–100 mm), 1 mm (100–5000 mm) |
| Rentang Gain | 0 – 110 dB |
| D-Delay | -20 µs hingga +3400 µs |
| P-Delay | 0.000 – 750.000 |
| Kecepatan Suara | 600 – 9999 m/s |
| Bandwidth | 0,1 – 15 MHz |
| Akurasi Linearitas Vertikal | ≤2% |
| Akurasi Linearitas Horizontal | ≤0,1% |
| Mode Penyearahan | Positive Half Wave, Negative Half Wave, Full Wave, RF |
| Sensitivitas | ≥62 dB |
| Mode Pengujian | Pulse-Echo, Dual Probe, Through Transmission |
| Jenis Pulser | Square Pulse |
| Damping | 50 Ω, 100 Ω, 200 Ω, 500 Ω |
| Reject | Linear, 0–80% Full Screen |
| Satuan | Metrik / Inch |
| Antarmuka | RS232 / USB |
| Printer | Mendukung Printer Inkjet EPSON |
| Catu Daya | Input 100–240V AC 50/60Hz, Output 9V DC / 3–4A |
| Suhu Operasional | -10°C hingga +40°C |
| Kelembapan Operasional | 20% – 90% RH |
| Baterai | 2 × 3,7V 5000 mAh |
| Waktu Pengisian | ±8 jam |
| Dimensi | 300 × 180 × 57 mm |
| Berat | ±2 kg |
