Pendahuluan

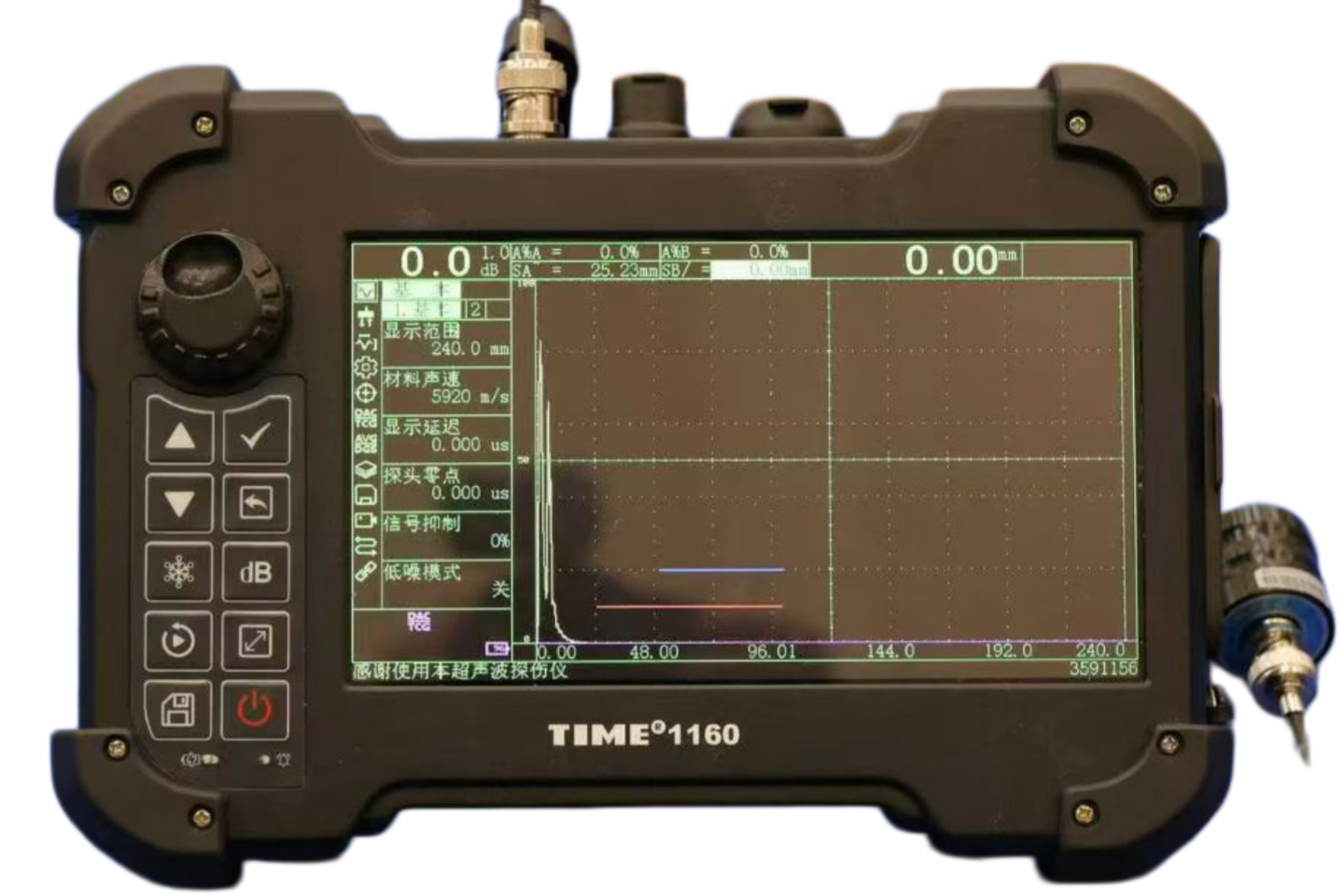

TIME1160 Ultrasonic Flaw Detector adalah alat uji cacat ultrasonik (Ultrasonic Flaw Detector) kelas menengah hingga tinggi yang dirancang untuk memberikan deteksi cacat internal material secara cepat, akurat, dan andal. Dibekali peningkatan performa perangkat keras, perangkat lunak yang lebih cerdas, serta desain industri yang ergonomis, alat ini menjadi solusi ideal untuk inspeksi non-destruktif (NDT) pada berbagai sektor industri. TIME1160 banyak digunakan untuk mendukung Quality Control (QC) di bidang perkeretaapian, energi dan kelistrikan, manufaktur, minyak dan gas, serta industri dirgantara.
Alat ini memenuhi standar ISO 22232-1:2020 / GB/T 27664.1 mengenai performa dan pengujian peralatan Ultrasonic Testing (UT).
Fitur Utama
Desain & Performa
- Baterai lithium isi ulang dengan pengisian cepat 4 jam.
- Desain ringkas dan kokoh dengan perlindungan IP65.
- Performa tinggi untuk inspeksi NDT di lingkungan industri.
Layar & Tampilan
- Layar TFT LCD berwarna 7 inci (800 × 480).
- Menampilkan A-Scan dan B-Scan secara bersamaan.
- Menampilkan hingga 5 parameter pengukuran secara simultan.
- Mendukung B-Scan berbasis waktu atau encoder.
- Fitur freeze waveform, peak hold, comparison, dan envelope.
- Beberapa pilihan warna tampilan dengan tingkat kecerahan yang dapat disesuaikan.
- Mendukung bahasa Indonesia, Inggris, dan Spanyol* (*tergantung konfigurasi).
Sistem Pemancar (Transmit)
- Generator pulsa gelombang persegi berkinerja tinggi.
- Tegangan pulsa hingga 600 V.
- Lebar pulsa 50–1000 ns dengan pengaturan bertahap.
- Pengaturan impedansi 50 Ω dan 500 Ω.
- Frekuensi pengulangan pulsa 10–2000 Hz.
- Mendukung mode single probe, dual probe, dan transmission.
Sistem Penerima (Receive)
- Sampling rate hingga 250 MHz (ekuivalen).
- Rentang penguatan 0–120 dB.
- Automatic Gain Control (AGC).
- Tingkat noise listrik sangat rendah untuk meningkatkan sensitivitas deteksi.
Gate & Alarm
- Dua gate pengukuran independen.
- Fungsi pengukuran dual-gate.
- Alarm suara dan visual yang dapat dikonfigurasi.
- Alarm saat sinyal masuk maupun keluar area gate.
- Gate follow-up untuk pengukuran otomatis yang lebih akurat.
Penyimpanan Data
- Penyimpanan hingga 50 channel pengujian.
- Penyimpanan dan pemutaran ulang data A-Scan dan B-Scan.
- Dynamic Recording hingga 16 frame/detik.
- Pembuatan laporan HTML lengkap dengan tangkapan layar.
- Memori internal 16 GB, dapat diperluas menggunakan MicroSD.
Pengukuran & Analisis
- Mendukung kurva DAC, TCG, dan AVG/DGS.
- Pengukuran posisi cacat, kedalaman, serta lintasan gelombang.
- Deteksi nilai puncak cacat secara otomatis.
- Mendukung metode evaluasi cacat AWS D1.1, DAC SL, dan AVG.
- Analisis cacat yang akurat untuk berbagai kebutuhan inspeksi industri.
Spesifikasi Teknis
