CNC High Precision Image Measuring Equipment | Peralatan Pengukuran Citra Presisi Tinggi CNC Haida HD-VMCP-3020



CNC High Precision Image Measuring Equipment adalah alat ukur optik presisi tinggi yang menggunakan kamera beresolusi tinggi, sistem pencahayaan, lensa optik, dan kontrol CNC untuk melakukan pengukuran dimensi serta karakteristik geometris benda kerja secara otomatis. Peralatan ini mampu mengukur panjang, lebar, diameter, radius, sudut, jarak, posisi, dan kontur dengan tingkat akurasi dan konsistensi yang tinggi tanpa kontak langsung dengan benda uji. Sistem CNC memungkinkan proses pengukuran dilakukan secara otomatis berdasarkan program yang telah ditentukan, sehingga sangat sesuai untuk komponen kecil, kompleks, dan membutuhkan toleransi presisi. Mesin ini banyak digunakan dalam industri elektronik, otomotif, manufaktur presisi, plastik, cetakan, komponen mekanik, serta laboratorium metrologi dan kontrol kualitas.

CNC High Precision Image Measuring Equipment



CNC High Precision Image Measuring Equipment adalah alat ukur optik presisi tinggi berbasis CNC yang digunakan untuk mengukur dimensi, bentuk, posisi, sudut, kontur, dan profil komponen secara otomatis dan non-kontak. Sistem pencitraan digital memungkinkan pengukuran detail dengan tingkat akurasi tinggi, sehingga cocok untuk komponen dengan ukuran kecil dan toleransi yang ketat.

Dilengkapi dengan kamera beresolusi tinggi, lensa optik presisi, meja ukur CNC dengan gerakan stabil, sistem pencahayaan yang dapat disesuaikan, serta perangkat lunak pengukuran dan analisis otomatis, CNC High Precision Image Measuring Equipment mampu menghasilkan hasil pengukuran yang cepat, akurat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri elektronik, semikonduktor, otomotif, plastik, mold, komponen presisi, laboratorium kontrol kualitas, dan pusat penelitian untuk memastikan produk memenuhi spesifikasi dimensi dan toleransi yang ditetapkan.

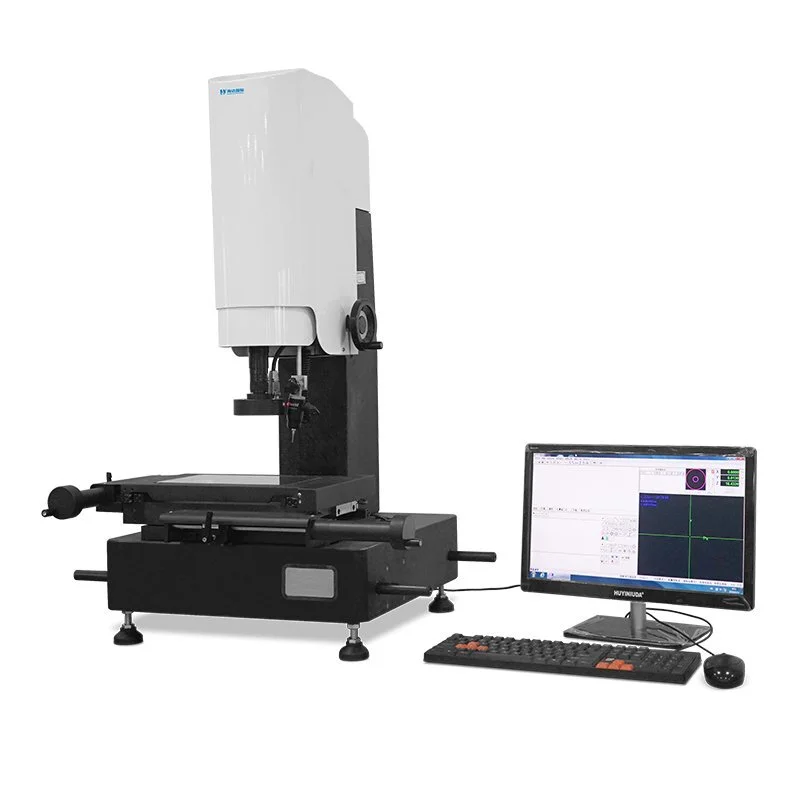

CNC High Precision Image Measuring Equipment 1

Karakteristik VMC-P



VMC-P adalah mesin pengukuran visual CNC yang dilengkapi sistem pengukuran 3D untuk inspeksi dimensi dan geometri komponen secara presisi.

  1. Desain modern dan inovatif dengan tampilan yang profesional.

  2. Finishing pengecatan otomatis menghasilkan permukaan yang rapi dan berkualitas.

  3. Base granit yang kokoh memberikan stabilitas tinggi selama proses pengukuran.

  4. Guide berbentuk V impor memastikan pergerakan sumbu yang stabil dan presisi.

  5. Meja kerja logam dan kaca presisi mendukung penempatan spesimen secara akurat.

  6. Motor CNC 3-axis berkecepatan tinggi untuk mengontrol pergerakan sumbu X, Y, dan Z.

  7. Ring LED 40-segmen dengan intensitas cahaya yang dapat disesuaikan melalui USB.

  8. Lensa zoom Pomeas 0,7–4,5× untuk pengamatan objek secara detail.

  9. Kamera warna SONY 1/2″ CCD menghasilkan citra objek yang jelas dan detail.

  10. Software pengukuran 3D QuickMeasuring 4.1 menyediakan fungsi pengukuran dan analisis dimensi serta geometri secara akurat.



VMC-P Specifications:

CNC Optical  Image Measuring Equipment



Mode Vexus VMC3020P Vexus VMC3030P Vexus VMC4030P Vexus VMC5030P
Order# 526-301 526-331 526-401 526-501
Metal table size 450x350mm 450x450mm 550x450mm 650x450mm
Glass table size 350x250mm 350x350mm 450x350mm 550x350mm
Travel: X,Y 300x200mm 300x300mm 400x300mm 500x300mm
Z-axis Travel 200mm 200mm 200mm 200mm
Resolution 0.0005mm 0.0005mm 0.0005mm 0.0005mm
Renishaw touch probe MCP-K2(581-721) MCP-K2(581-721) MCP-K2(581-721) MCP-K2(581-721)
X,Y-axis accuracy ≤(3+L/200)um ≤(3+L/200)um ≤(3+L/200)um ≤(3+L/200)um
Measuring software QM4.2 QM4.2 QM4.2 QM4.2
Nte weight 300kg 320kg 460kg 540kg
Dimension(mm) 700x600x900 760x600x900 950x590x1000 950x700x1100





VMC-P Spesifikasi :

CNC Optical  Image Measuring Equipment



Standard Delivery Order# Standard Delivery Order# Standard Delivery Order#
Measuring Software QM4.2 CCD Camera MC3 484-123 Pomeas detent zoom lens 421-101
Calibration Block 581-801 Capture Card 7130 527-130 LED Lightsource 425-400
Scale Transfer U3 564-301 Renishaw Probe MCP-K2 581-721 Dell PC System

VMC-P Optional Accessories:



Optional Accessories Order# Optional Accessories Order# Optional Accessories Order#
Renishaw Probe MCP-K1 581-711 Pomeas motor zoom lens 421-001 Operation Joystick 581-542
Renishaw Probe MCP-K3 581-731 Pomeas Coaxial zoom lens 421*001 Working Cupboard ST03 581-631
