CNC Optical Image Measuring Equipment | Peralatan Pengukuran Citra Optik CNC Haida HD-VMCP-3020



CNC Optical Image Measuring Equipment adalah alat ukur presisi berbasis optik yang menggunakan kamera, sistem pencahayaan, lensa pembesar, dan kontrol CNC untuk mengukur dimensi serta karakteristik geometris benda kerja secara otomatis. Sistem ini dapat mengukur panjang, lebar, diameter, radius, sudut, jarak, posisi, dan bentuk kontur dengan cepat tanpa kontak langsung dengan benda uji. Pengoperasian CNC memungkinkan proses pengukuran dilakukan secara otomatis dan konsisten, sehingga cocok untuk inspeksi komponen dengan bentuk kompleks dan tingkat presisi tinggi. Peralatan ini banyak digunakan dalam industri elektronik, otomotif, plastik, cetakan, komponen presisi, dan manufaktur untuk kontrol kualitas serta verifikasi produk terhadap spesifikasi teknik.

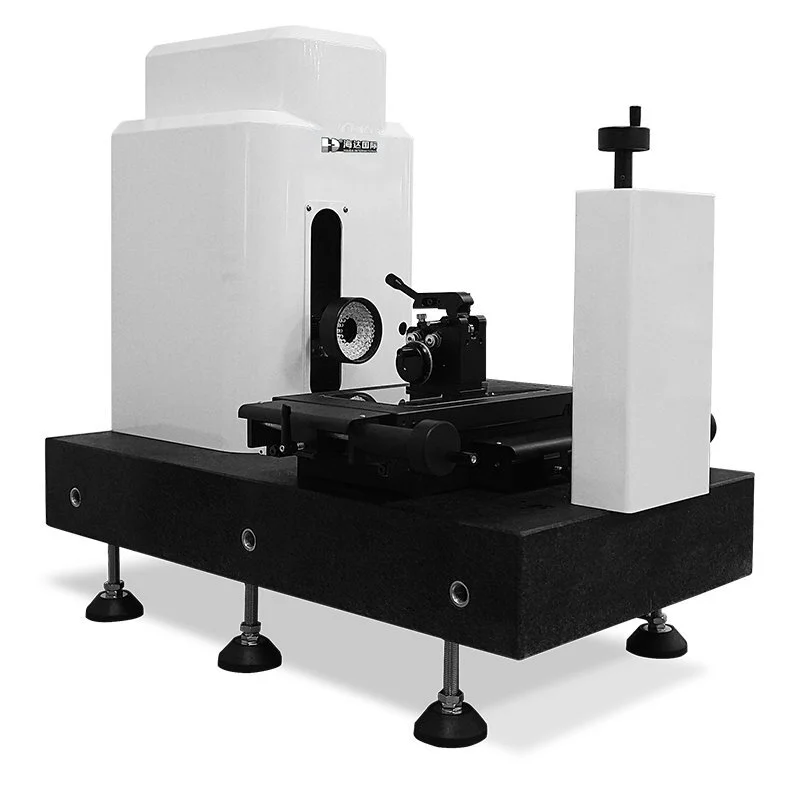

CNC Optical Image Measuring Equipment



CNC Optical Image Measuring Equipment adalah alat ukur optik presisi berbasis CNC yang digunakan untuk mengukur dimensi, bentuk, posisi, sudut, dan profil komponen secara otomatis dan non-kontak. Sistem kamera dan pemrosesan gambar digital memungkinkan pengukuran berbagai fitur benda kerja dengan cepat dan akurat, sekaligus mengurangi kesalahan akibat pengukuran manual.

Dilengkapi dengan kamera beresolusi tinggi, lensa pembesaran presisi, meja ukur CNC 2D/3D, sistem pencahayaan yang dapat disesuaikan, serta perangkat lunak pengukuran dan analisis otomatis, CNC Optical Image Measuring Equipment mampu menghasilkan hasil pengukuran yang akurat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri elektronik, otomotif, plastik, mold, komponen presisi, manufaktur, laboratorium kontrol kualitas, dan pusat penelitian untuk memastikan produk memenuhi spesifikasi dimensi dan toleransi yang ditetapkan.

CNC Optical Image Measuring Equipment 2





Karakteristik VMC-P



VMC-P merupakan mesin pengukuran visual CNC dengan sistem pengukuran 3D yang dirancang untuk inspeksi dimensi dan geometri komponen secara presisi.

  • Desain modern dan inovatif dengan tampilan profesional.

  • Finishing pengecatan otomatis yang rapi dan tahan lama.

  • Base granit kokoh untuk memberikan stabilitas dan meminimalkan getaran selama pengukuran.

  • Guide rail berbentuk V impor untuk pergerakan yang stabil dan presisi.

  • Meja kerja logam dan kaca presisi untuk penempatan spesimen yang akurat.

  • Motor penggerak CNC 3-axis berkecepatan tinggi untuk kontrol sumbu X, Y, dan Z.

  • Ring LED 40-segmen dengan pencahayaan yang dapat disesuaikan melalui USB.

  • Lensa zoom Pomeas 0,7–4,5× untuk pengamatan detail objek.

  • Kamera warna SONY 1/2″ CCD untuk menghasilkan gambar dengan detail tinggi.

  • Software pengukuran 3D QuickMeasuring 4.1 untuk pengukuran dan analisis dimensi serta geometri secara akurat.



VMC-P Specifications:

CNC Optical  Image Measuring Equipment

Mode Vexus VMC3020P Vexus VMC3030P Vexus VMC4030P Vexus VMC5030P
Order# 526-301 526-331 526-401 526-501
Metal table size 450x350mm 450x450mm 550x450mm 650x450mm
Glass table size 350x250mm 350x350mm 450x350mm 550x350mm
Travel: X,Y 300x200mm 300x300mm 400x300mm 500x300mm
Z-axis Travel 200mm 200mm 200mm 200mm
Resolution 0.0005mm 0.0005mm 0.0005mm 0.0005mm
Renishaw touch probe MCP-K2(581-721) MCP-K2(581-721) MCP-K2(581-721) MCP-K2(581-721)
X,Y-axis accuracy ≤(3+L/200)um ≤(3+L/200)um ≤(3+L/200)um ≤(3+L/200)um
Measuring software QM4.2 QM4.2 QM4.2 QM4.2
Nte weight 300kg 320kg 460kg 540kg
Dimension(mm) 700x600x900 760x600x900 950x590x1000 950x700x1100



VMC-P Standard Delivery:

CNC Optical  Image Measuring Equipment

Standard Delivery Order# Standard Delivery Order# Standard Delivery Order#
Measuring Software QM4.2 CCD Camera MC3 484-123 Pomeas detent zoom lens 421-101
Calibration Block 581-801 Capture Card 7130 527-130 LED Lightsource 425-400
Scale Transfer U3 564-301 Renishaw Probe MCP-K2 581-721 Dell PC System

VMC-P Optional Accessories:

Optional Accessories Order# Optional Accessories Order# Optional Accessories Order#
Renishaw Probe MCP-K1 581-711 Pomeas motor zoom lens 421-001 Operation Joystick 581-542
Renishaw Probe MCP-K3 581-731 Pomeas Coaxial zoom lens 421*001 Working Cupboard ST03 581-631
