Fitur Produk
1. Gambaran Umum
Huazheng HZ-3320E-I Portable Handheld Transformer DC Resistance Tester merupakan alat inovatif untuk mengukur resistansi DC transformator dengan arus output maksimum hingga 20 A. Kapasitas ini memungkinkan instrumen digunakan untuk pengujian sebagian besar transformator distribusi. Dengan algoritma yang telah dioptimalkan secara khusus untuk transformator distribusi, instrumen dapat melakukan pengujian nilai resistansi DC tiga fasa dan tingkat ketidakseimbangan (imbalance rate) hanya dengan satu kali pengoperasian. Instrumen menawarkan kecepatan pengujian tinggi dan akurasi pengukuran yang baik.

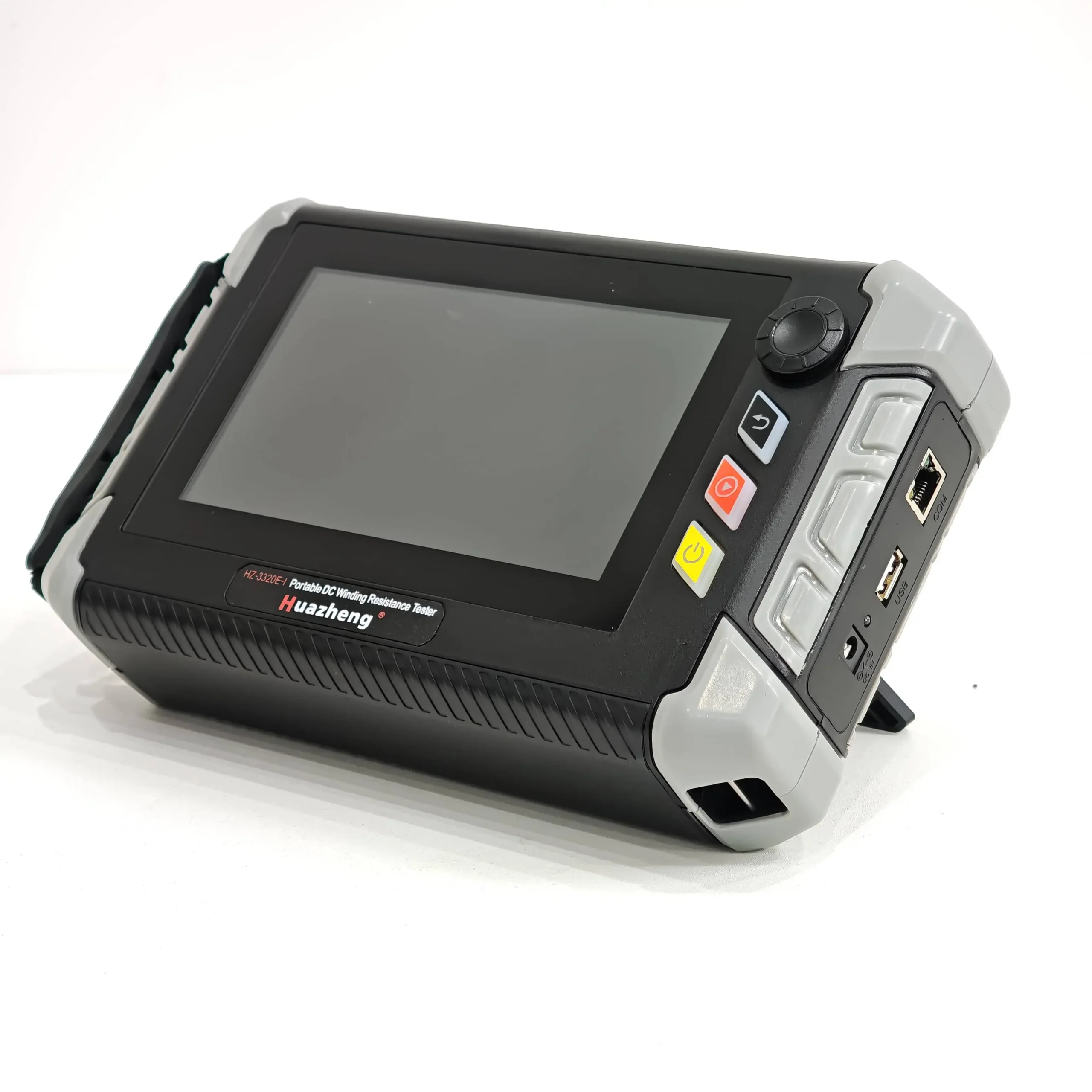

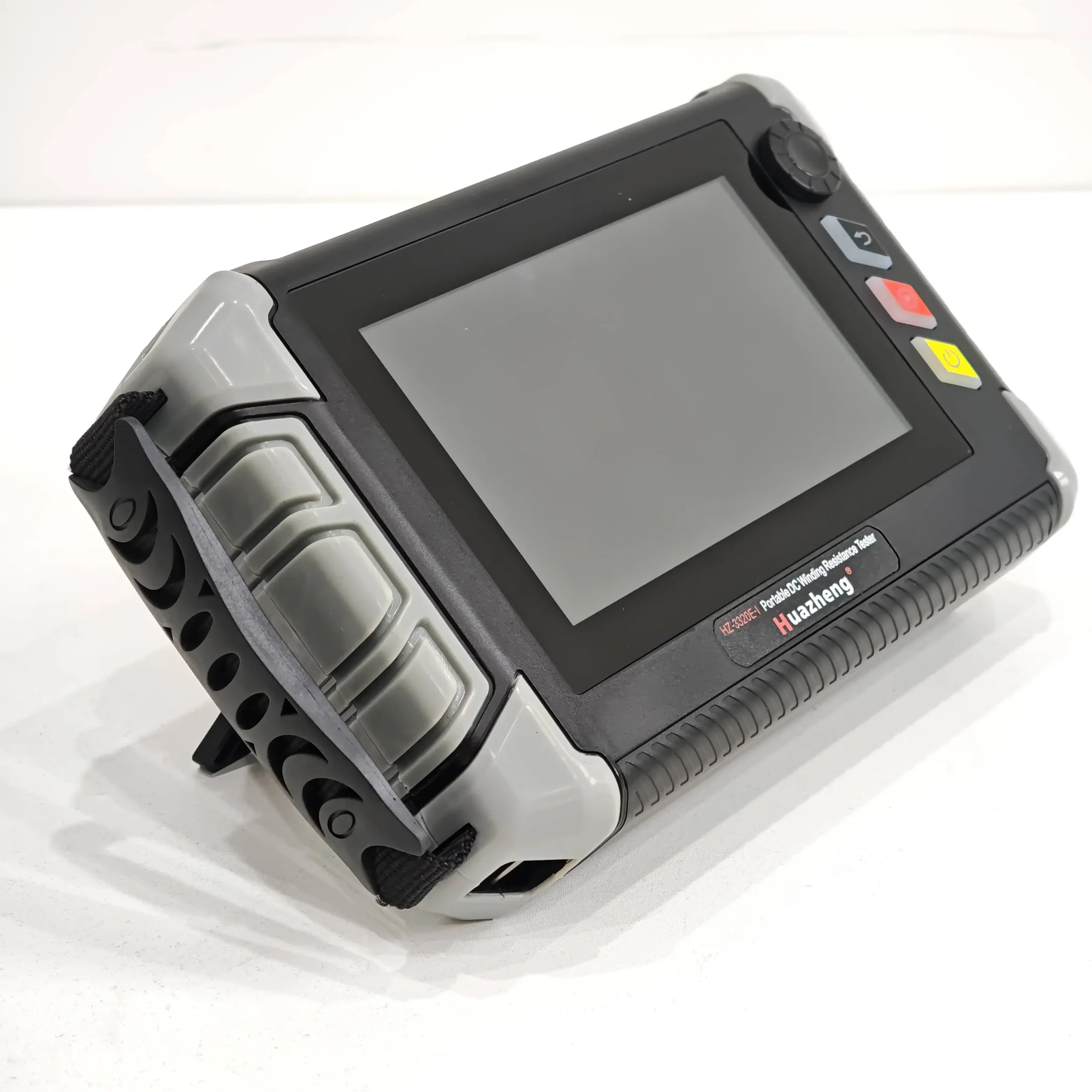

Instrumen dapat digunakan dengan cara digenggam maupun diletakkan di atas meja dan dioperasikan melalui kontrol touchscreen. Sistem UI yang dirancang secara khusus mendukung berbagai kondisi penggunaan. Casing instrumen menggunakan teknologi secondary injection molding dengan bantalan karet pada keempat sudut untuk membantu meredam benturan dan memberikan perlindungan tambahan. Area pegangan dilengkapi tekstur karet lembut anti-slip untuk memberikan kenyamanan saat digunakan. Layar 7 inci true-color high-definition kelas industri menggunakan kaca tempered anti-ledakan, sehingga mampu digunakan pada berbagai kondisi pengujian yang berat.
2. Fitur Fungsi Utama
2.1 Baterai Lithium yang Dapat Diganti
Instrumen menggunakan baterai lithium yang dapat dilepas dan diganti. Beberapa baterai tambahan serta charger desktop dapat disediakan sebagai opsi untuk mendukung pengujian lapangan secara terus-menerus.
2.2 Adaptor Daya Universal
Adaptor daya kompatibel untuk seluruh seri instrumen sehingga membantu mencegah penggunaan charger yang tidak sesuai.
2.3 Pengukuran Tiga Fasa
Lilitan tipe Yn, Y, dan Δ (Delta) dapat menggunakan metode pengukuran tiga fasa untuk menguji nilai resistansi dan menghitung tingkat ketidakseimbangan tiga fasa. Algoritma telah dioptimalkan secara khusus untuk transformator distribusi sehingga menghasilkan data pengujian yang lebih akurat.
2.4 Arus Output hingga 20 A
Catu daya pengujian memiliki arus output maksimum 20 A dengan rentang pengukuran 0–25 kΩ, sehingga dapat memenuhi kebutuhan pengujian sebagian besar transformator.
2.5 Berbagai Fungsi Proteksi
Instrumen dilengkapi berbagai fungsi perlindungan, termasuk proteksi gaya gerak listrik lawan (counter electromotive force/EMF) dan proteksi open circuit, untuk membantu menjaga keamanan instrumen selama pengujian.
2.6 Penyimpanan Data dan Printer Eksternal
Instrumen dapat menyimpan hingga 200 data pengujian dan mendukung kapasitas penyimpanan tambahan melalui USB flash drive. Printer termal eksternal juga tersedia sebagai aksesori opsional.
2.7 Antarmuka Pengoperasian Fleksibel

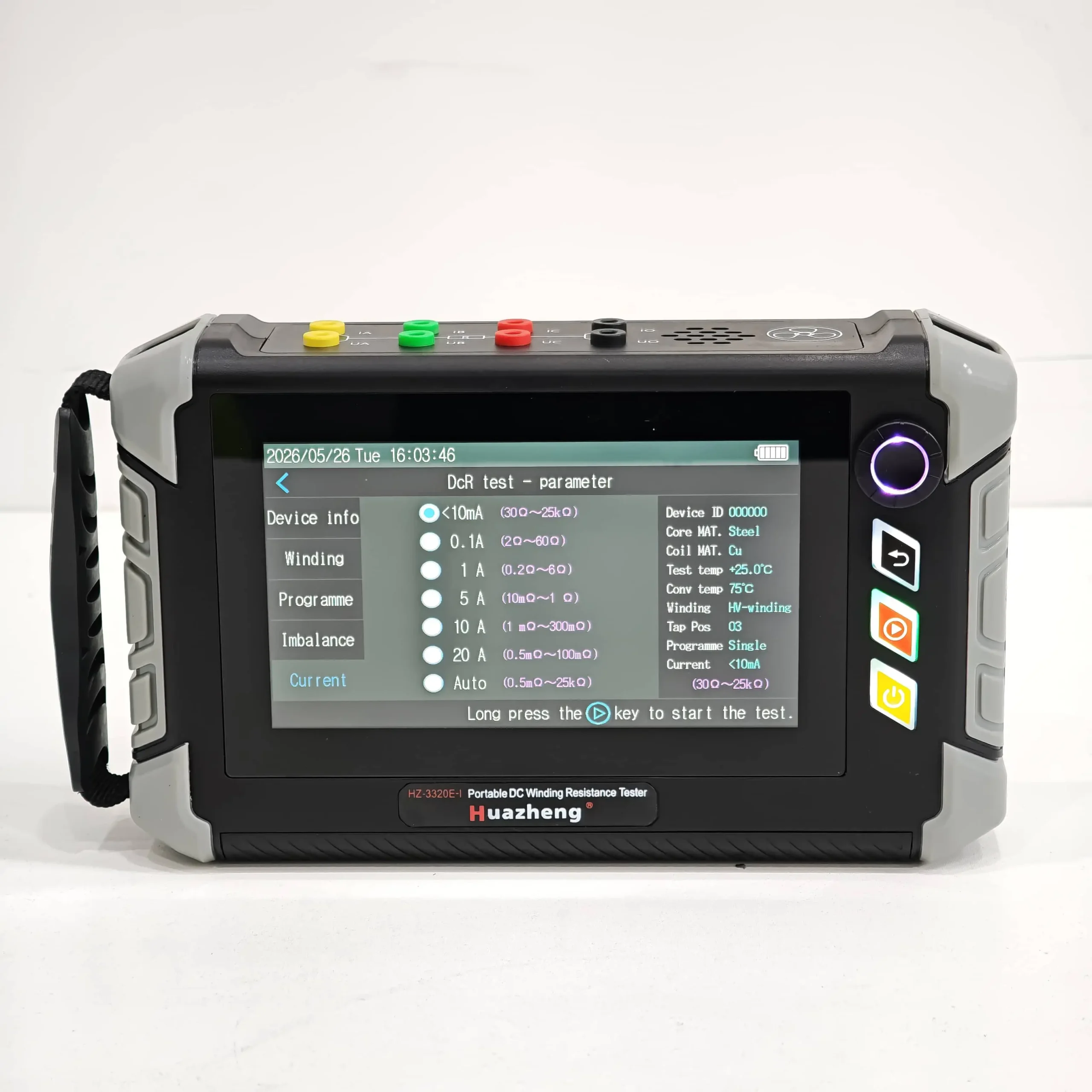

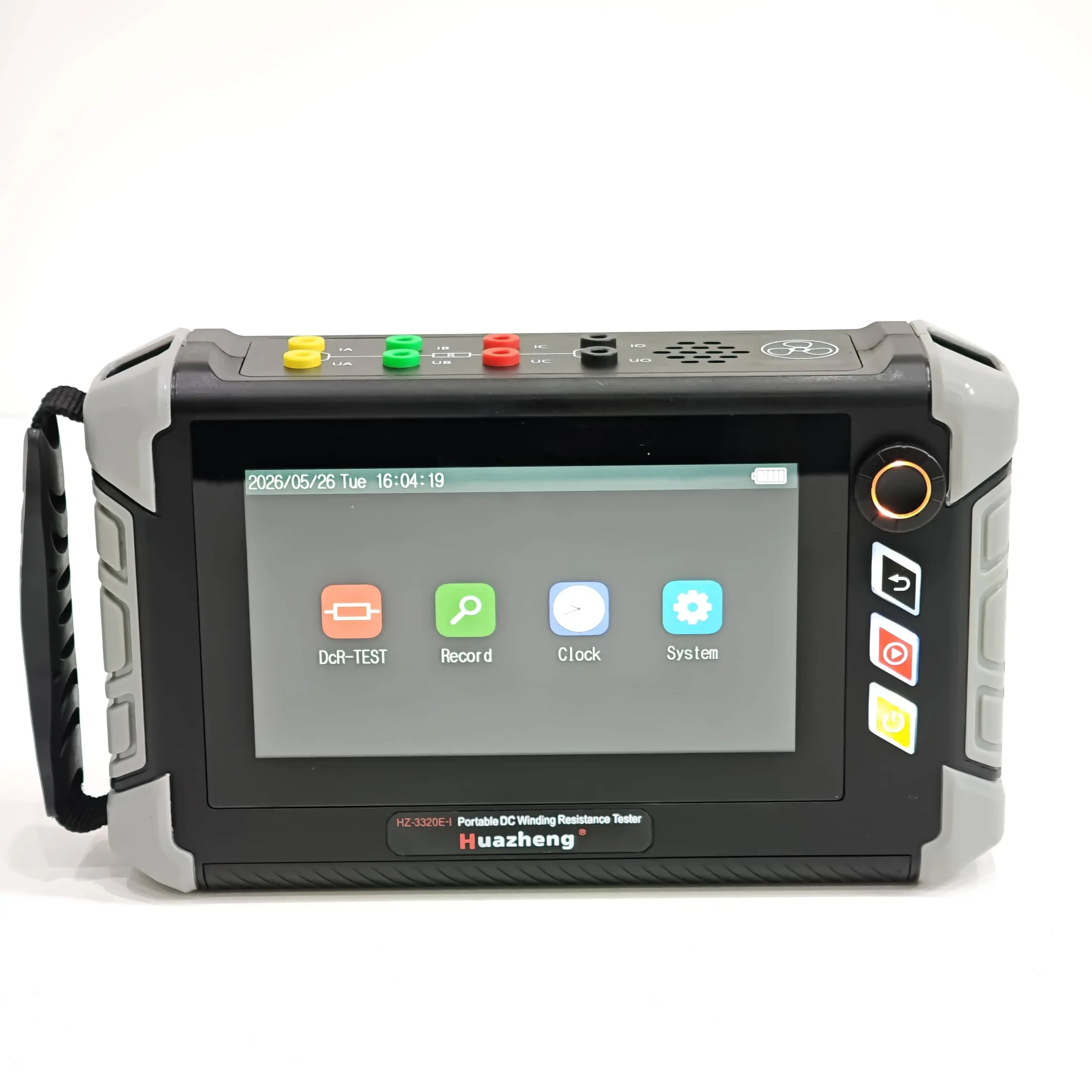

Dilengkapi sistem UI yang dikembangkan secara mandiri dan layar touchscreen kapasitif 7 inci true-color kelas industri dengan teknologi full-fitting. Kombinasi layar sentuh, jog dial, dan tombol memberikan pengoperasian dua tangan yang cepat dan praktis, baik saat digunakan secara handheld maupun diletakkan di atas meja.
2.8 Kapasitas Pengujian dengan Satu Kali Pengisian Baterai
Dengan satu kali pengisian baterai, instrumen dapat menyelesaikan pengujian setidaknya 50 transformator.¹
Catatan ¹ – Informasi Sampel Pengujian
- Jenis transformator: Transformator tipe kering
- Kapasitas: 1.600 kVA
- Tegangan: 10/0,4 kV
- Resistansi sisi tegangan tinggi: sekitar 400 mΩ
- Resistansi sisi tegangan rendah: sekitar 600 μΩ
Metode Pengujian:
- Sisi tegangan tinggi diuji sebanyak 3 kali pada pengaturan arus 5 A, untuk mensimulasikan pengujian pada tiga posisi tap.
- Sisi tegangan rendah diuji sebanyak 1 kali pada pengaturan arus 20 A.
3. Indikator Teknis Utama
| Model Type | Three phase，20A |
| Output current | 20A,10A,5A,1A,0.1A,≤10mA |
| Measurement Range | Gear 20A 0.5mΩ～ 100mΩ Gear 10A 1.0mΩ～ 300mΩ Gear 5A 10 mΩ～ 1.0Ω Gear 1A 200mΩ～ 6.0Ω Gear 0.1A 2.0Ω～ 60Ω Gear ≤10mA 30Ω～ 25kΩ |
| Accuracy | ±(reading×0.2%+2) |
| Power Supply | Built-in lithium battery, 16.8V/6.4AH |
| Power Adapter
| Input：AC100-240V，50/60Hz Output：DC24V/2A |
| Use Temperature | -10℃～50℃ |
| Relative Humidity | ≤90%, non-condensing. |
| Dimension | 270mm×160mm×65mm |
| Weight | 2.0 kg |
4. Pengisian Baterai
Sebelum menggunakan instrumen handheld untuk pertama kali, setelah disimpan dalam jangka waktu lama, atau ketika daya baterai mulai rendah, gunakan adaptor daya yang disertakan untuk mengisi baterai.
Selama proses pengisian, instrumen tetap dapat digunakan untuk melakukan pengujian. Setelah baterai terisi penuh, indikator pengisian pada instrumen akan berubah dari warna merah menjadi hijau dan menyala terus-menerus.
