I. Indikator Teknis Utama

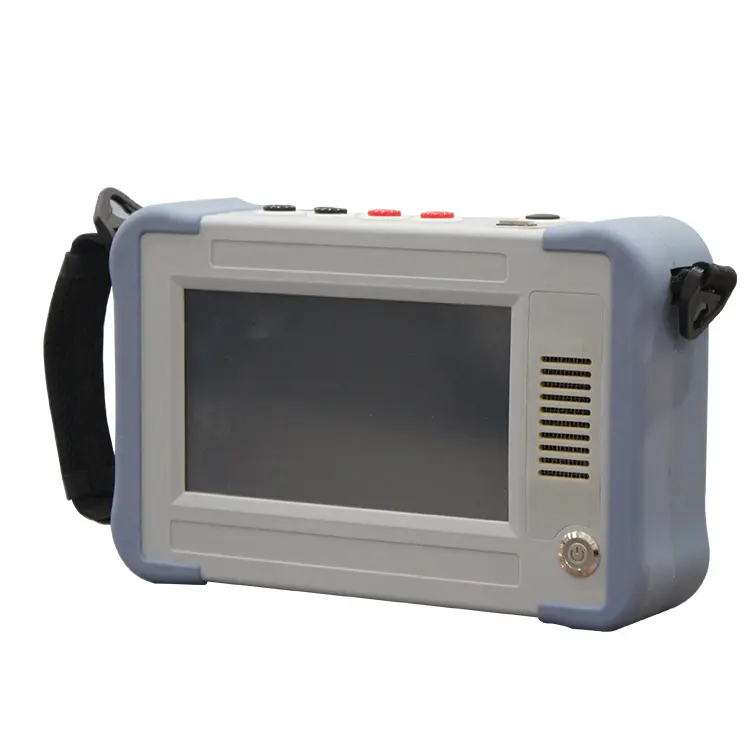

Untuk memenuhi kebutuhan pengukuran resistansi DC transformator yang cepat dan andal, Huazheng mengembangkan Handheld DC Resistance Tester dengan teknologi catu daya modern. Instrumen ini memiliki beberapa keunggulan utama:
- Desain ringkas dan ringan, sehingga mudah dibawa dan digunakan di lapangan.
- Arus output tinggi dengan repeatability yang sangat baik untuk menghasilkan pengukuran yang konsisten.
- Kemampuan anti-interferensi yang kuat, sehingga kinerja pengukuran tetap stabil dan andal meskipun digunakan di lingkungan dengan gangguan elektromagnetik.
- Sistem proteksi yang lengkap untuk meningkatkan keamanan instrumen dan operator selama proses pengujian.
II.Technical indicators
Test current | <20mA | 40mA | 200mA | 1A | 3A | 10A |
Measuring range | 100Ω-50KΩ | 1Ω-200Ω | 100mΩ-50Ω | 10mΩ-10Ω | 5mΩ-3Ω | 0.5mΩ～0.2Ω |
Accuracy | ±(0.5%+2) | ±(0.2%+2) | ||||
Minimum resolution | 0.1μΩ | |||||

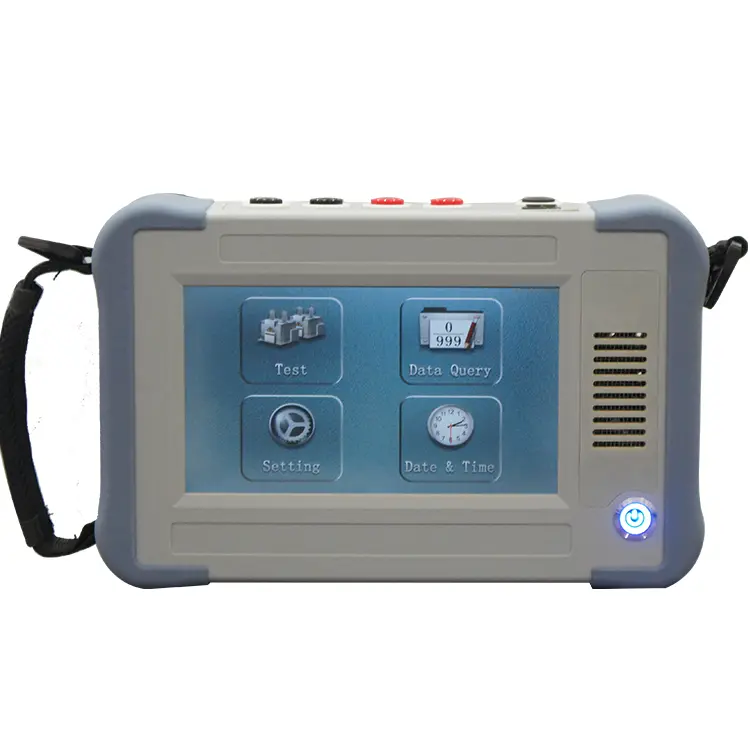

Operation method | Touch screen operation | |||||
Dimensions | Host：252*160*65(mm) Outer box：425*335*210（mm） | |||||
Weight | Host：2KG Outer box：8KG | |||||
Battery Specifications | 14.8V 5200mAh | |||||
Test lead length | Standard 5 meters, length can be customized | |||||
III. Kondisi Penggunaan
Suhu Lingkungan
0°C hingga 40°C
Kelembapan Lingkungan
≤85% RH
Catu Daya
Menggunakan baterai
Frekuensi Daya
(50 ± 1) Hz
Petunjuk Keselamatan dan Pengoperasian
1. Pengukuran Beban Induktif
Saat mengukur beban induktif, jangan langsung melepas kabel pengujian karena dapat menimbulkan risiko keselamatan akibat pelepasan energi induktif. Instrumen dilengkapi dengan rangkaian pelepasan muatan. Setelah instrumen di-reset, energi pada induktor akan dilepaskan melalui rangkaian tersebut. Lepaskan kabel pengujian hanya setelah indikator proses pelepasan muatan selesai.
2. Transformator dengan Pengaturan Tegangan Tanpa Beban
Pada transformator dengan pengaturan tegangan tanpa beban, jangan mengubah posisi tap changer selama proses pengukuran berlangsung.
3. Gangguan Catu Daya
Jika catu daya tiba-tiba terputus selama proses pengukuran, instrumen akan secara otomatis memulai proses pelepasan muatan. Jangan langsung melepas kabel pengujian. Tunggu setidaknya 30 detik sebelum melepaskan kabel pengujian.
4. Hindari Hubungan Pendek pada Lilitan Lain
Selama pengukuran, jangan melakukan hubungan pendek atau menghubungkan ke grounding pada lilitan yang tidak sedang diuji. Hal tersebut dapat memperlambat proses magnetisasi transformator, memperpanjang waktu hingga data menjadi stabil, atau menyebabkan hasil pengukuran yang tidak akurat.
5. Perawatan Baterai
Jika instrumen tidak digunakan dalam jangka waktu lama, lakukan pengisian baterai setidaknya satu kali setiap bulan untuk menjaga kondisi dan kinerja baterai.
6. Jaga Area Pengujian Tetap Bersih
Jangan meletakkan benda yang tidak berkaitan dengan pengujian di atas atau di sekitar panel instrumen selama proses pengujian. Hal ini untuk menghindari gangguan maupun potensi kerusakan pada peralatan.
7. Hindari Kelembapan dan Kontaminasi Minyak
Pastikan instrumen selalu dalam kondisi kering dan bebas dari kontaminasi minyak untuk menjaga kinerja optimal dan keandalan alat.
8. Pemilihan Arus Pengujian
Saat memilih arus pengujian, selalu mengacu pada rentang yang tercantum dalam spesifikasi teknis. Jika arus yang dipilih melebihi rentang yang sesuai, instrumen dapat tetap berada dalam status “charging” karena arus tidak dapat mencapai nilai yang telah ditentukan.
Dalam kondisi tersebut, tekan tombol Reset untuk mengatur ulang instrumen, kemudian pilih rentang arus yang sesuai atau gunakan mode AUTO.
