Alat Uji Pembakaran Kabel dan Kawat Bundel IEC 60332-3-10
Deskripsi Produk (SEO Bahasa Indonesia)
IEC 60332-3-10 Bunched Wire and Cable Combustion Tester adalah alat uji profesional yang digunakan untuk mengevaluasi ketahanan penyebaran api (flame spread performance) pada kabel yang dipasang secara vertikal dalam bentuk bundel (bunched cables) dalam kondisi kebakaran.
Alat ini dilengkapi dengan ruang uji berbahan stainless steel berukuran 1 m × 2 m × 4 m, serta burner propane tipe sabuk dengan daya 70 kW dan tangga standar (lebar 500 mm atau 800 mm). Sistem ini mensimulasikan kondisi kebakaran nyata melalui kontrol aliran gas yang presisi.
Pengujian dilakukan dengan durasi pembakaran 20 atau 40 menit, kemudian diukur jarak penyebaran api, yang umumnya harus ≤ 2,5 m untuk memenuhi standar keselamatan.
Alat ini banyak digunakan untuk menguji kabel daya, kabel kontrol, dan kabel serat optik yang dipasang secara bundel pada berbagai instalasi seperti gedung tinggi, terowongan, kapal, rel kereta, dan pusat data.
Aplikasi
- Kabel daya (Power Cable): distribusi listrik pada gedung, terowongan, dan jaringan industri
- Kabel kontrol (Control Cable): sistem otomatisasi industri, pusat data, dan sistem kontrol gedung
- Kabel serat optik (Fiber Optic Cable): jaringan telekomunikasi dan komunikasi kereta api
Standar Pengujian
- IEC 60332-3-10: uji penyebaran api vertikal kabel bundel dengan burner propane 70 kW
- EN 50399: uji flame spread dan dripping selama 20 menit sesuai standar kabel bangunan Uni Eropa
- UL 1685: uji vertical tray untuk standar Amerika Utara dengan batas penyebaran api tertentu (FT4 / ≤ 2,4 m)
Karakteristik Performa IEC 60332-3-10 Cable Combustion Tester

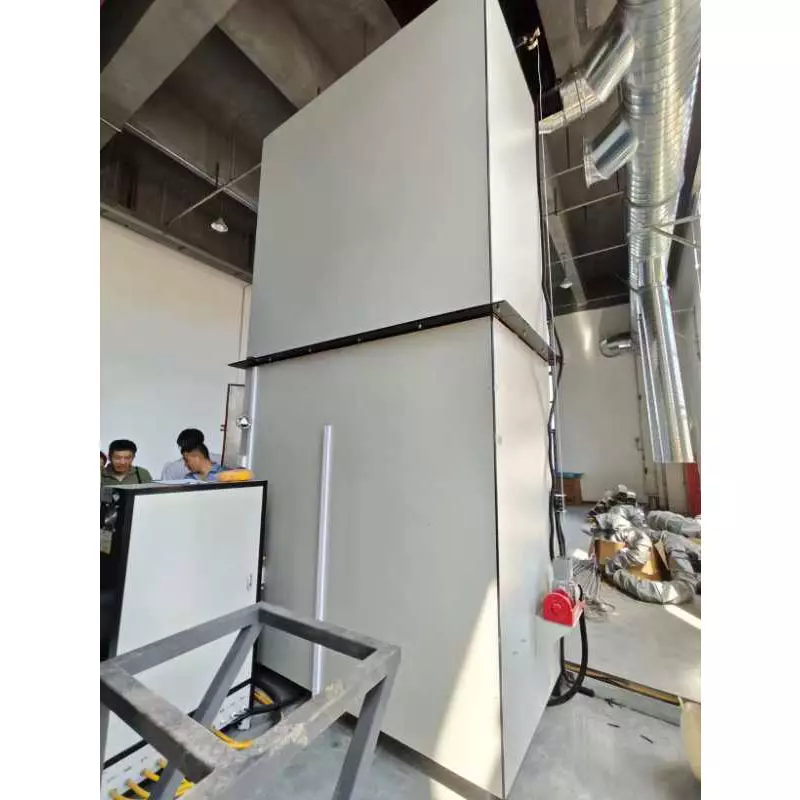

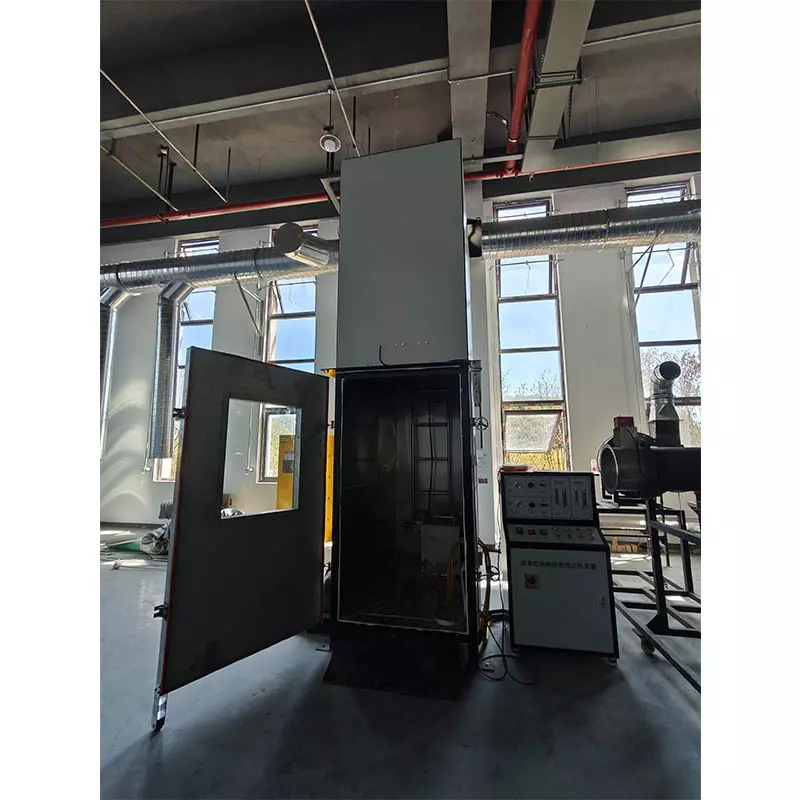

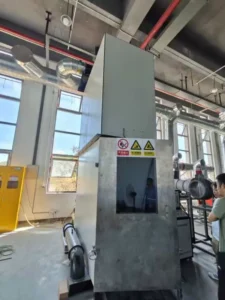

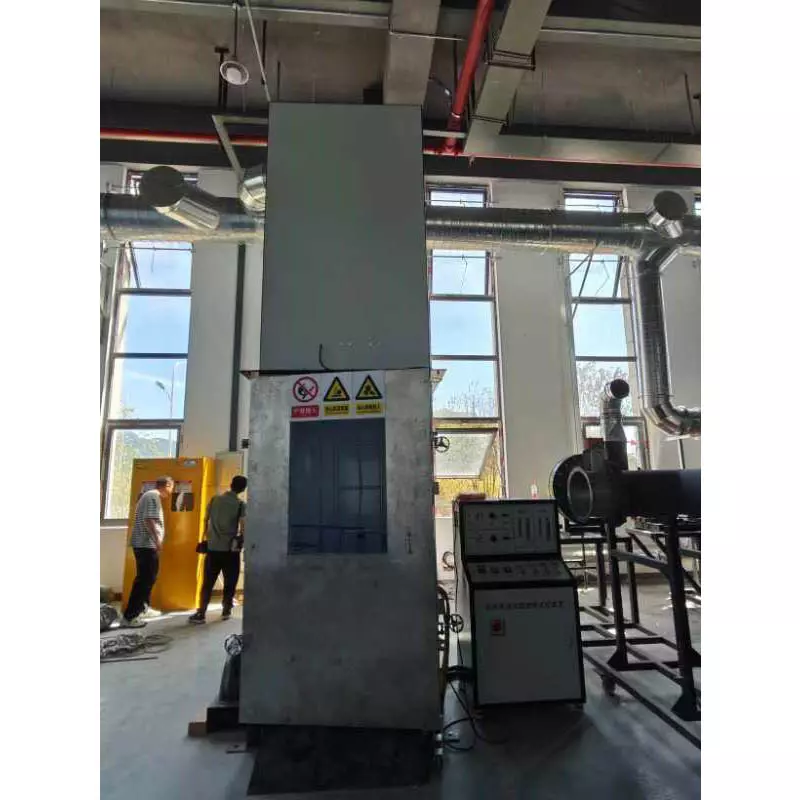

- Dimensi ruang uji stainless steel: 1.000 ± 100 (W) × 2.000 ± 100 (D) × 4.000 ± 100 (H) mm.
- Permukaan bagian dalam chamber dilapisi dengan material isolasi panas.
- Bagian depan bawah chamber memiliki area insulasi/temperatur 800 ± 20 mm (W).
- Dilengkapi lubang pembuangan asap (exhaust port) di bagian atas chamber berukuran 300 ± 30 (W) × 1.000 ± 100 (D) mm untuk mengeluarkan gas hasil pembakaran.
- Dipasang flame stop tube untuk mencegah aliran balik gas propana (backfire) dan meningkatkan keselamatan sampel.
- Seluruh kondisi kontrol dan pengujian direkam secara otomatis oleh sistem komputer.
- Sistem dilengkapi kompensasi otomatis tekanan dan densitas gas akibat pengaruh suhu, dikontrol melalui komputer.
- Jendela observasi chamber menggunakan kaca tahan api (fire-resistant glass) tebal 5 mm.

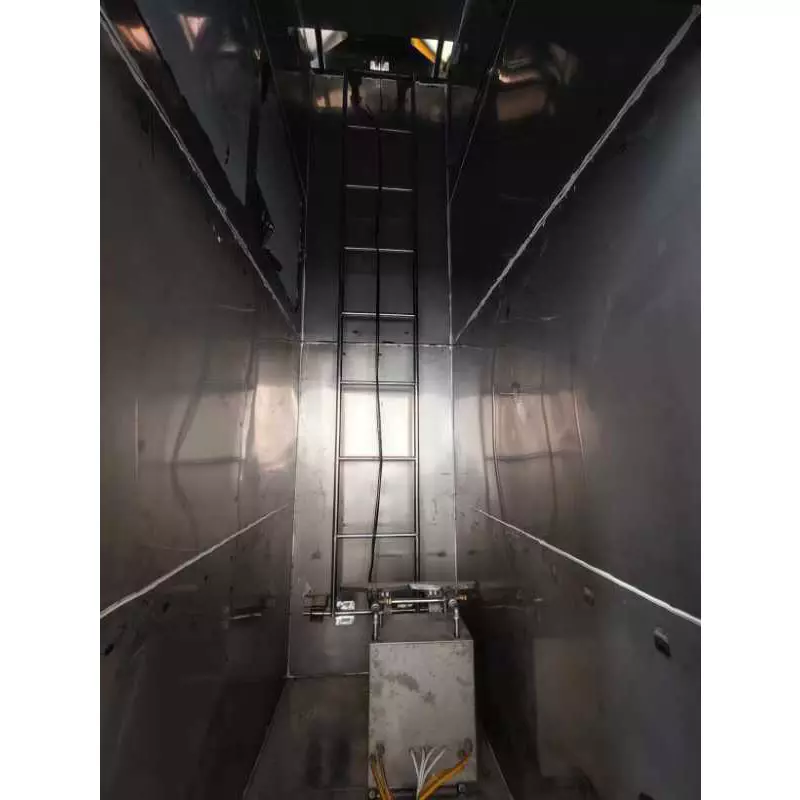

- Dimensi tangga uji baja (vertikal): 500 (W) × 3.500 (H) mm.
- Dimensi tangga baja lebar: 800 (W) × 3.500 (H) mm.
- Dimensi permukaan pembakaran: (L) 257 × (W) 4,5 mm.

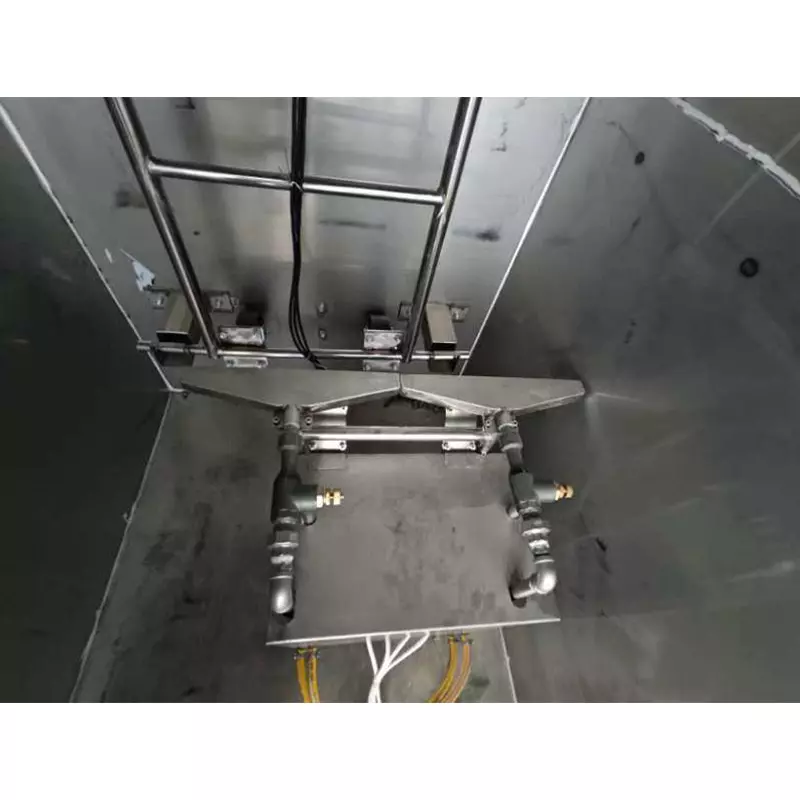

- Sumber panas menggunakan burner propana tipe strip dengan Venturi mixer, dengan jarak pusat lubang 3,2 mm.
Parameter Teknis IEC 60332-3-10 Cable Combustion Tester

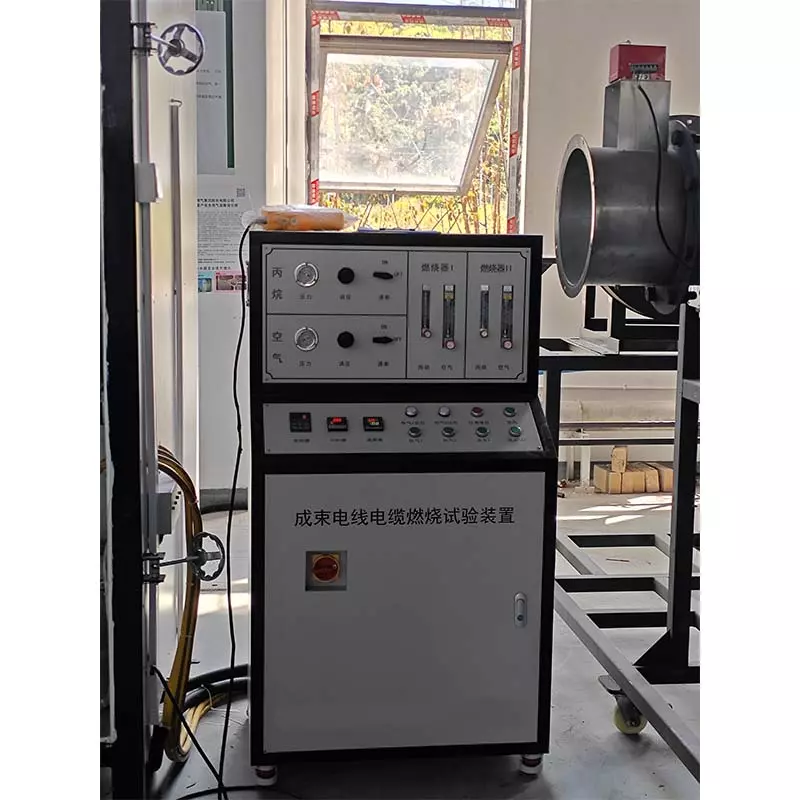

- Metode kontrol: Instrumen cerdas (Intelligent Instrument)
- Daya listrik: 2 kW
- Suhu konstan: (20 ± 5)°C
- Laju aliran udara: 10 – 100 L/menit
- Sumber gas pembakaran: Propana (kemurnian 95%)
- Rentang aliran gas: 2,2 – 25 L/menit
- Akurasi aliran gas: ±0,5 L/menit
- Rentang waktu pengujian: 0 – 120 menit (dapat diatur)
- Akurasi timer: 0 menit – 120 menit (dapat disetel)
- Rentang pengukuran anemometer: 0 – 30 m/s
