Customized Horizontal and Vertical Flame Tester UL 94
Standar Pengujian
Horizontal & Vertical Combustion Test:
- UL 94
- IEC 60695-11-10
- IEC 60707
- ISO 1210
- GB/T 2408
- GB 9493-2001
Vertical Combustion 50W:
- UL 94 V-0, V-1, V-2
- IEC 60695-11-10
- ISO 1210
- GB/T 2408
- GB/T 5169.16/22
Vertical Combustion 500W:
- UL 94 5VA, 5VB
- IEC 60695-11-20
- GB/T 5169.15/17
Film Material Test:
- VTM-0, VTM-1, VTM-2
- ISO 9773
Foam Combustion Test (Horizontal):
- GB/T 8332
- ISO 9772 (HBF, HF-1, HF-2)
Fitur Tambahan
- Dilengkapi sistem kontrol api 500W flame flow control system
- Opsional mendukung standar GB/T 8332-2008 (uji pembakaran foam vertikal)
Deskripsi Produk (SEO Bahasa Indonesia)
Horizontal and Vertical Flame Tester UL 94 adalah alat uji yang digunakan untuk menguji karakteristik pembakaran material plastik, busa (foam), dan material isolasi dalam posisi horizontal dan vertikal sesuai standar UL 94 dan standar internasional lainnya.
Alat ini digunakan untuk menguji komponen dan bagian produk listrik dan elektronik seperti casing isolasi, panel saklar, PCB, serta material isolasi lainnya, untuk menilai ketahanan api, kecepatan penyebaran api, dan tingkat keselamatan material.

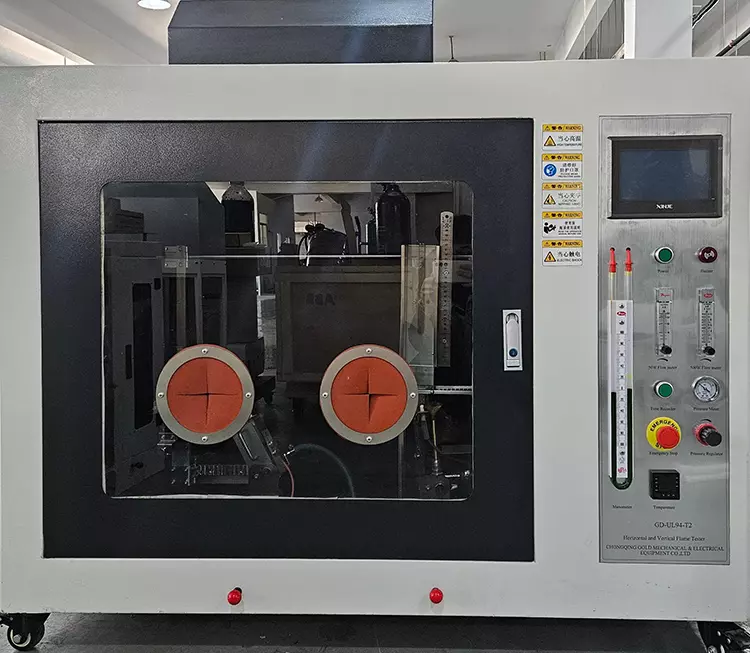

Model GD-UL94-T2 merupakan pengembangan yang mengintegrasikan uji UL94 (50W & 500W) dengan metode uji GB/T8332-2008 untuk busa rigid (foam) dalam satu sistem terpadu. Hal ini membuat pengujian menjadi lebih efisien, hemat ruang, dan ekonomis.
Fitur Utama – Horizontal & Vertical Flame Tester UL 94
Desain Kabinet & Fixture
- Ukuran box: 1400 × 700 × 1300 mm
- Ruang uji besar: 0,75 m³ untuk memastikan suplai udara cukup saat pengujian
- Permukaan dalam dilapisi cat hitam tahan panas (baking paint) sesuai standar, tahan korosi
- Dilengkapi jendela kaca observasi besar untuk memantau proses pembakaran sampel dengan jelas
- Desain industri modern dengan ergonomi tinggi, mudah mengakses sampel dan burner
- Semua fixture menggunakan stainless steel 304 anti karat dan tahan korosi

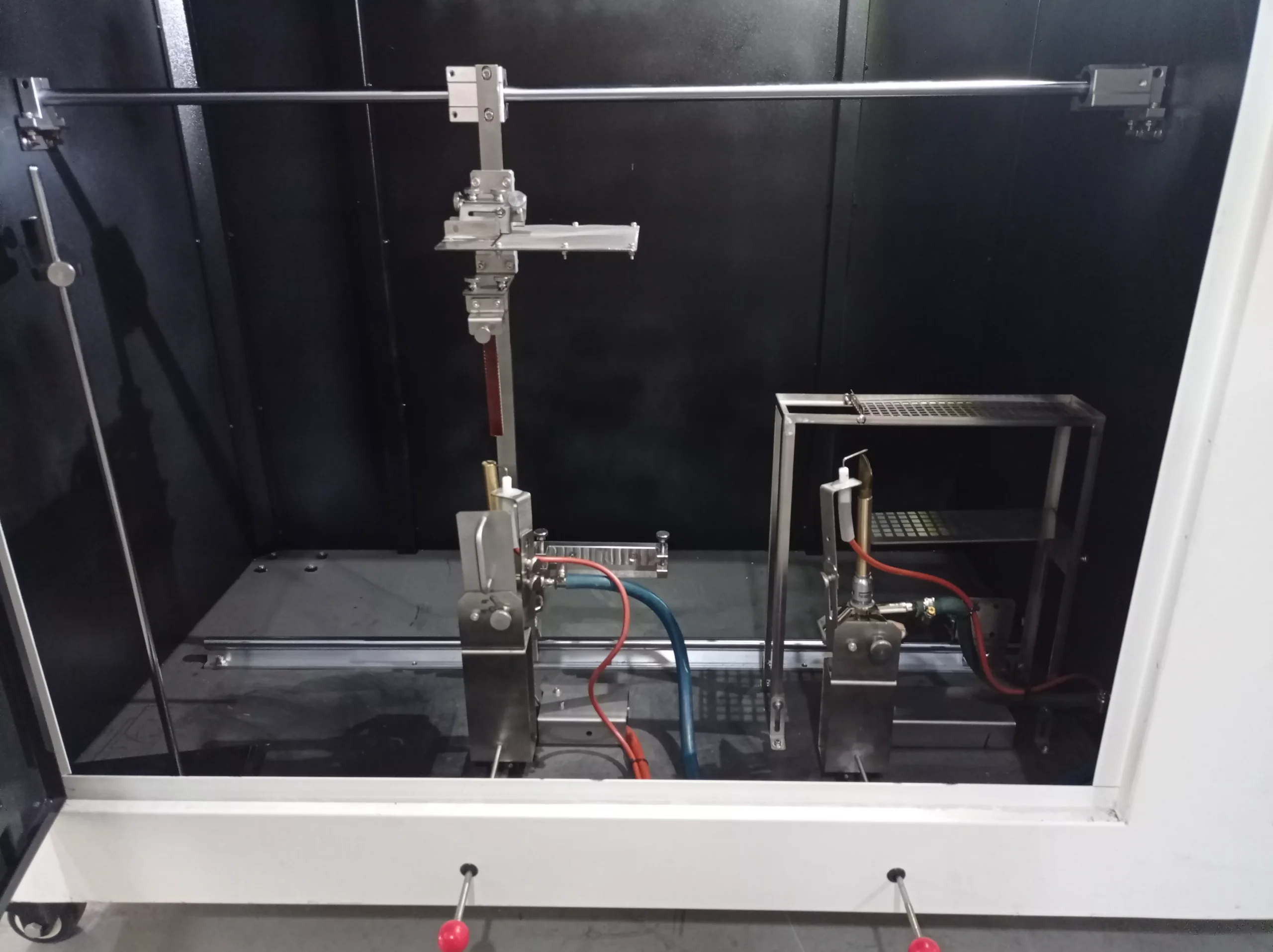

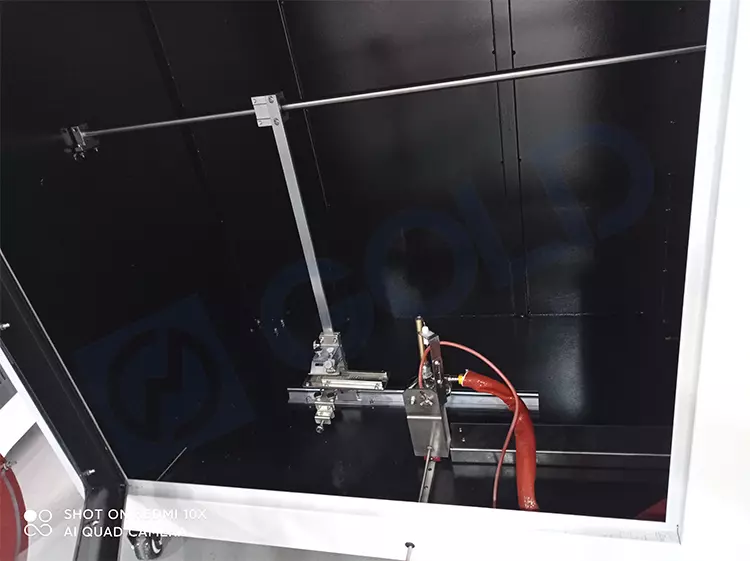

- Desain fixture gabungan horizontal & vertical combustion untuk hemat ruang dan mudah digunakan
- Bracket berbentuk baji (wedge) dapat disesuaikan (retractable)
- Ukuran: 120 ± 2 mm × 20 ± 1 mm
- Material: stainless steel 304
- Skala tinggi api dari stainless steel 304 dengan akurasi 0,5 mm
Sistem Pengujian HBF, HF-1, HF-2
- Menggunakan dua stasiun burner (double burner system)
- Burner Bunsen standar internasional (ISO 10093:1998)
- Panjang tabung: 100 ± 10 mm
- Diameter dalam: 9,5 ± 0,3 mm
- Pengaturan tinggi api biru presisi 25–35 mm
- Sistem pembakaran horizontal dengan nozzle khusus tinggi 400 mm
Sistem Kontrol & Otomatisasi
- PLC + touch screen control system untuk kontrol, perhitungan, dan tampilan data
- Pengapian otomatis menggunakan pulse high voltage ignition
- Sistem pengingat waktu & pencatatan otomatis hasil pengujian
- Pengaturan waktu uji dan pemanasan melalui layar sentuh
- Tampilan suhu digital LCD pintar
- Pressure gauge & regulator impor untuk kontrol gas presisi
- Needle valve & mass flowmeter untuk pengaturan aliran gas akurat
- Timer otomatis untuk pencatatan waktu uji
- Flame height horizontal: 38 mm, suhu hingga 1000°C
Sampel Holder
- Untuk uji horizontal: menggunakan wire mesh Φ0.8 mm
- Ukuran mesh: 6.4 mm per sisi
- Dimensi: panjang 215 mm × lebar 75 mm × tinggi 13 mm
Spesifikasi – Horizontal & Vertical Flame Tester UL 94
- Sumber daya listrik: 220V, 50/60Hz
- Soket listrik: Dilengkapi dengan port grounding (pentanahan) untuk keamanan
- Sumber gas: Gas metana atau gas propana (disediakan oleh pengguna)
