Detektor beban statis adalah instrumen profesional yang digunakan untuk menguji performa suatu objek di bawah beban statis (yaitu beban yang diterapkan secara perlahan dengan besar dan arah yang relatif tetap). Alat ini mampu mengukur dan merekam berbagai kuantitas fisik secara akurat selama proses pembebanan statis berlangsung, seperti besarnya gaya, perubahan perpindahan (displacement), dan lain-lain.
Prinsip kerjanya adalah mendeteksi informasi beban dan perpindahan melalui sensor berpresisi tinggi. Sensor-sensor ini mengubah besaran fisik menjadi sinyal elektrik. Setelah melalui serangkaian pemrosesan seperti amplifikasi dan konversi, data akan ditampilkan pada antarmuka layar instrumen.
Dalam bidang teknik sipil dan konstruksi, alat ini digunakan untuk mendeteksi daya dukung tiang fondasi guna memastikan apakah sudah memenuhi persyaratan desain. Dalam uji mekanika material, alat ini juga dapat digunakan untuk mempelajari perilaku mekanis material di bawah beban statis, seperti menentukan indikator deformasi elastis dan kekuatan luluh (yield strength) material, yang memberikan dukungan data penting untuk kontrol kualitas teknik dan penelitian kinerja material.
🏗️ Aplikasi Penggunaan (Application)
Uji beban tekan statis pada tiang fondasi, fondasi tapak, fondasi batuan, dan kelompok tiang (pile groups).
Uji beban tarik statis (static pull-out) pada tiang, tiang pancang jangkar (anchor piles), dan anchor rod.
Uji beban statis pada pelat lantai, jembatan, dan struktur lubang bawah.
⚙️ Deskripsi Produk (Product Description)

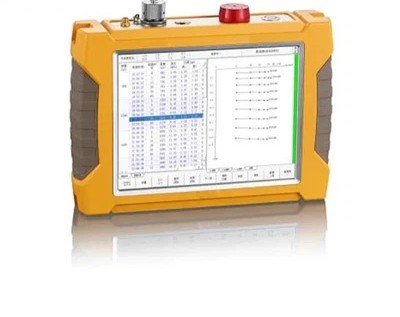

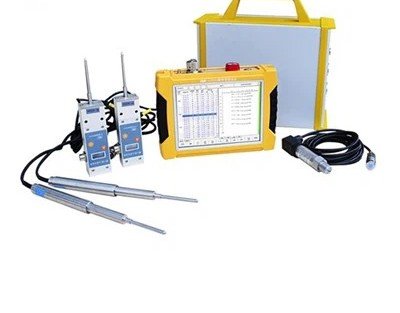

Instrumen ini menggunakan casing plastik teknik terintegrasi, dilengkapi dengan layar sentuh dan layar LCD warna asli berukuran 8,4 inci. Sangat mudah dioperasikan dengan tingkat kecerahan layar yang dapat disesuaikan. Unit utama (host) dapat mengontrol kotak CNC secara nirkabel (wireless) dari jarak lebih dari 300 meter dengan kontrol yang sangat fleksibel.
Metode catu daya instrumen ini sangat beragam: baterai litium pada unit utama dapat dilepas dan mendukung suplai daya eksternal. Kotak data (data box) dapat langsung dihubungkan ke catu daya lapangan untuk memastikan pasokan listrik yang stabil.
Otomatisasi Tinggi: Mampu melakukan pembebanan, pelepasan beban (unload), penilaian stabilitas, dan pembacaan secara otomatis, sehingga memungkinkan pengoperasian tanpa awak (unattended operation).
Sistem Alarm Komprehensif: Dilengkapi fungsi peringatan dini otomatis secara real-time untuk berbagai abnormalitas seperti penurunan tanah (settlement), perpindahan, dan sensor. Nilai alarm dapat diatur sesuai kebutuhan.
Pemantauan Jarak Jauh: Dapat dipantau dari jarak jauh melalui pemancar nirkabel atau ponsel, dengan fitur pencadangan data otomatis (auto-backup). Dilengkapi pula dengan pengawasan log untuk memastikan keaslian dan keakuratan data.
Kompatibilitas Kuat & Tampilan Grafik: Grafik instrumen ditampilkan sesuai standar spesifikasi dan mampu menyajikan beberapa kurva data secara bersamaan. Kompatibel dengan berbagai sensor perpindahan dan beban, serta mampu menggerakkan pompa oli tiga fase menggunakan listrik fase tunggal 220V. Sempurna untuk beradaptasi dengan standar nasional, industri, lokal, maupun metode pembebanan-pelepasan mandiri.
📋 Spesifikasi Teknis GD-JC5(A)
1. Spesifikasi Host & Umum
| Parameter | Spesifikasi |
| Model | GD-JC5(A) |
| Mode Tampilan | Layar LCD 8,4 inci warna asli (dengan lampu latar yang dapat disesuaikan) |
| Antarmuka I/O | USB / Port Seri |
| Mode Operasi | Layar sentuh (dilengkapi fitur penguncian layar) |
| Catu Daya | Daya AC, baterai litium yang dapat dilepas, baterai litium tunggal dapat diisi ulang |
| Pencadangan Data | Otomatis (Automatic backup) |
| Konsumsi Daya | $\le 20$ W |
| Kapasitas Penyimpanan | Hard disk elektronik 8 GB |
| Suhu Kerja | -20°C hingga +55°C |
| Mode Komunikasi | Nirkabel / Berkabel |
| Kelembapan Lingkungan | $\le 85\%$ |
| Jarak Komunikasi Nirkabel | $\ge 300$ meter |
| Dimensi | $250 \times 180 \times 60$ mm |
| Jumlah Titik Ukur & Kontrol Nirkabel | 1 titik |
| Berat | 1,8 kg (termasuk baterai litium) |

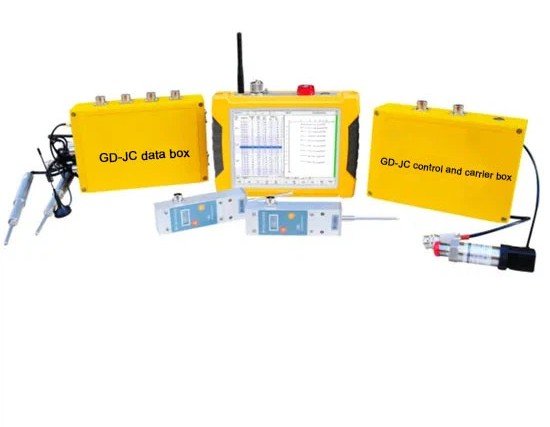

2. Kotak Data GD-JC (GD-JC Data Box)
Saluran Uji Perpindahan: 4 saluran
Rentang Perpindahan: Rentang kumulatif: -1000 hingga 1000 mm; rentang tunggal 50 mm
Akurasi Uji Perpindahan: 0,1% FS
Resolusi Perpindahan: 0,02% FS
Catu Daya Perpindahan: Disuplai langsung oleh kotak kontrol, tidak perlu mengganti baterai.
Saluran Uji Beban: 1 tekanan + 1 beban
Rentang Tekanan/Beban: 0 ~ 70 MPa / 0 ~ 100.000 kN
Akurasi Uji Tekanan/Beban: 0,25% FS / 0,5% FS
3. Kotak Kontrol GD-JC (GD-JC Control Box)
Mode Kontrol Pompa Oli: Pengontrol sakelar cerdas (dapat dilengkapi dengan pengontrol aliran frekuensi variabel)
Daya Masukan (Input Power): 220V / 380V
💻 Fitur Perangkat Lunak (Software Features)

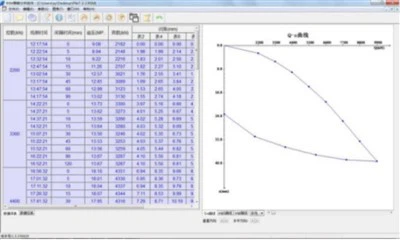

Tampilan Layar Tunggal Komprehensif: Data mentah, tabel data terperinci, tabel ringkasan data, dan kurva pengujian dapat ditampilkan pada layar yang sama secara intuitif dan ringkas.
Penyesuaian Kurva Interaktif: Menyediakan fungsi geser dan lepas (drag and drop) pada kurva, pembaruan data tabel secara sinkron, serta mendukung entri data manual.
Fungsi Analisis Lanjutan: Dilengkapi fitur penandaan kurva (curve marking), anotasi, dan pemosisian.
Ekspor Laporan Fleksibel: Laporan hasil uji dapat langsung diekspor ke format Excel, Word, gambar (pictures), dan mode lainnya.
Kustomisasi Kaya: Format tajuk (header), warna kurva, jenis garis, dan ukuran font dapat diatur secara mandiri (self-customized).
