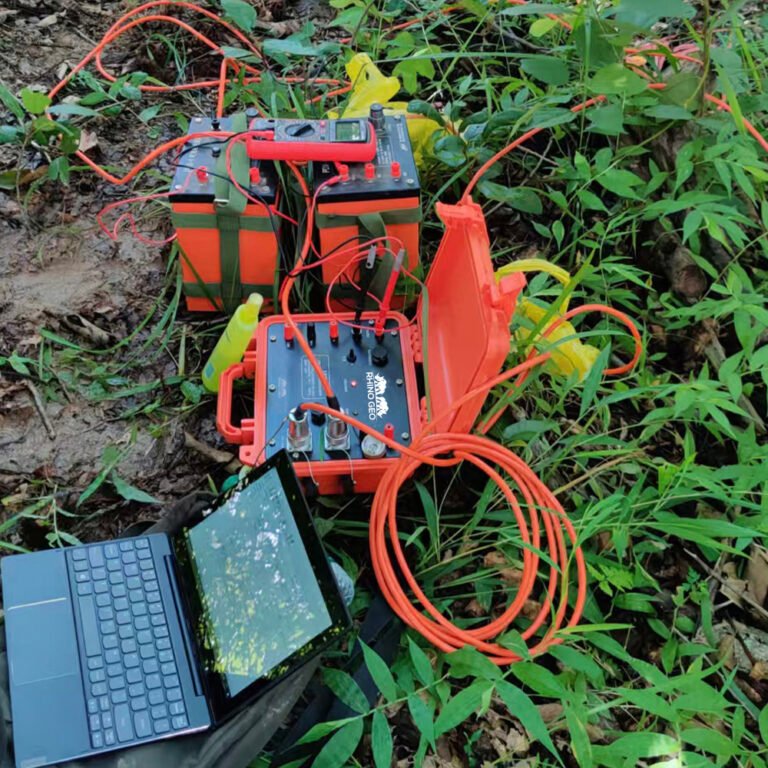

T4 ERT & IP – Alat Resistivitas dan Induced Polarization All-in-One
T4 ERT & IP adalah alat survei geolistrik Electrical Resistivity Tomography (ERT) dan Induced Polarization (IP) yang menggabungkan transmitter dan receiver dalam satu perangkat. Sistem all-in-one ini dirancang untuk pengukuran resistivitas, polarisasi semu, dan parameter kelistrikan bawah permukaan dengan akurasi tinggi.
Dengan daya transmisi maksimum 9000 W, tegangan hingga ±1500 V, arus hingga ±6 A, serta receiver dengan ADC 24-bit, T4 ERT & IP mendukung kebutuhan survei geolistrik dan eksplorasi bawah permukaan secara efisien.
Fitur Utama
- Desain all-in-one dengan transmitter dan receiver dalam satu perangkat.
- Daya transmisi maksimum hingga 9000 W.
- Rentang tegangan transmisi hingga ±1500 V (3000 Vp-p).
- Arus transmisi maksimum ±6 A (12 Ap-p).
- Pulse width 1–60 detik dengan bipolar duty ratio 1:1.
- Voltage channel hingga ±60 V dengan ADC 24-bit.
- Input impedance lebih dari 100 MΩ.
- Presisi apparent polarizability hingga ±1% ± 1LSB.
- Current channel 6 A dengan ADC 24-bit.
- Suppression ≥80 dB untuk gangguan frekuensi industri 50 Hz.
- Mendukung 60 atau 120 elektroda sebagai opsi.
- SP compensation hingga ±10 V.
Aplikasi
- Survei Electrical Resistivity Tomography (ERT).
- Survei Induced Polarization (IP).
- Eksplorasi mineral dan sumber daya alam.
- Pemetaan struktur bawah permukaan.
- Investigasi kondisi geologi dan hidrogeologi.
- Eksplorasi air tanah.
- Survei geofisika untuk investigasi bawah permukaan.
- Penelitian dan pemetaan resistivitas serta polarisasi bawah permukaan.

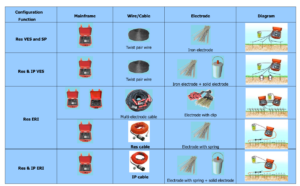

Fungsi

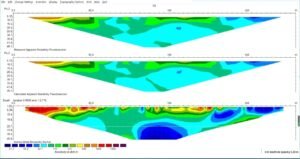

Data Referensi
Spesifikasi T4 ERT & IP
| Parameter | Spesifikasi |
|---|---|
| Model | T4 ERT & IP |
| Sistem | Transmitter & Receiver All-in-One |
| Daya Transmisi Maks. | 9000 W |
| Rentang Tegangan Maks. | ±1500 V (3000 Vp-p) |
| Arus Maks. | ±6 A (12 Ap-p) |
| Pulse Width | 1–60 s |
| Duty Ratio | 1:1, bipolar |
| Voltage Channel | ±60 V |
| Akurasi Voltage Channel | ±0,2% ± 1LSB |
| ADC Voltage | 24-bit A/D |
| Input Impedance | >100 MΩ |
| Presisi Apparent Polarizability | ±1% ± 1LSB |
| SP Compensation | ±10 V |
| Current Channel | 6 A |
| Akurasi Current Channel | ±0,4% ± 1LSB |
| ADC Current | 24-bit A/D |
| Suppression 50 Hz | ≥80 dB |
| Jumlah Elektroda | 60 dan 120 (opsional) |
| Insulation Impedance | ≥500 MΩ |
| Tegangan Kerja Maks. | DC 500 V |
| Arus Kerja Maks. | DC 2,5 A |
| Metode Survei | ERT & IP |
