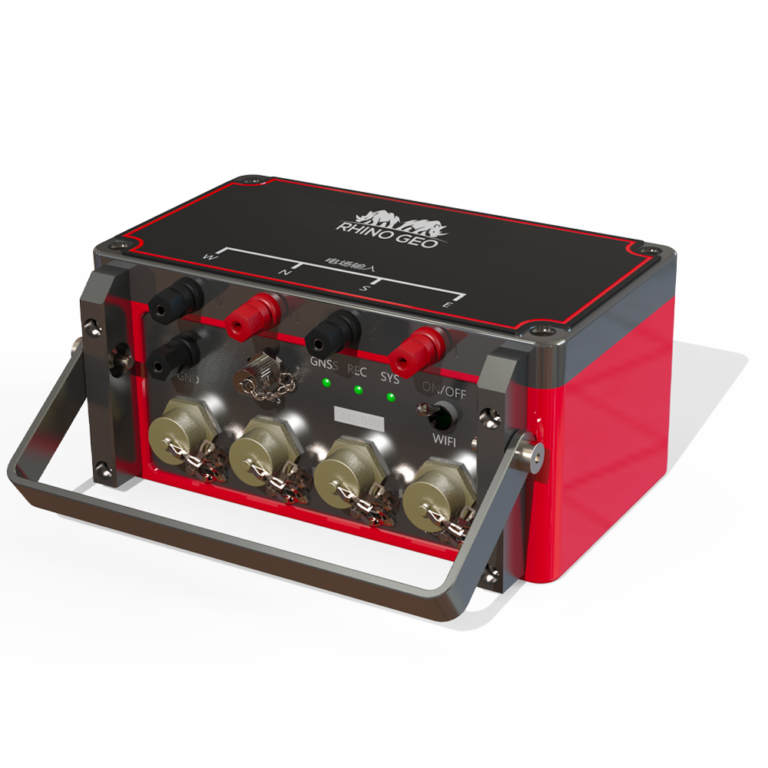

M5 Wideband MT System – Sistem Magnetotellurik Wideband Presisi Tinggi
M5 Wideband MT System adalah sistem Magnetotellurik (MT) wideband yang dirancang untuk akuisisi data geofisika dengan rentang frekuensi luas dan resolusi tinggi. Sistem ini mendukung sumber alami HMT, AMT, BMT, dan MT, serta menyediakan 6 channel yang terdiri dari 3 channel magnetik dan 3 channel elektrik. Dengan ADC 32-bit, sampling hingga 24.000 sampel/detik, timing accuracy lebih baik dari 30 ns, serta dukungan sinkronisasi satelit dan crystal oscillator, M5 mampu menghasilkan data pengukuran yang akurat untuk berbagai kebutuhan survei geofisika.
M5 Wideband MT memiliki rentang pengukuran mulai dari 10 kHz hingga 0,1 Hz serta mendukung akuisisi data berkelanjutan dan segmented acquisition. Sistem juga dilengkapi 4G, WiFi, GNSS, USB, Ethernet, dan media penyimpanan standar 64 GB. Beragam pilihan sensor S10, S50, S100, dan S150 memungkinkan konfigurasi sistem disesuaikan dengan kebutuhan frekuensi dan karakteristik survei.
Fitur Utama
- Sistem Wideband Magnetotelluric (MT) untuk survei geofisika.
- Mendukung sumber alami HMT, AMT, BMT, dan MT.
- 6 channel: 3 channel magnetik dan 3 channel elektrik.
- ADC 32-bit dengan sampling maksimum 24.000 sampel/detik.
- Rentang frekuensi hingga DC–10 kHz.
- Rentang pengukuran 10 kHz–0,1 Hz serta mode frekuensi rendah hingga periode panjang.
- Timing accuracy lebih baik dari 30 ns.
- Sinkronisasi menggunakan satelit dan crystal oscillator.
- Mendukung recording @24 kHz/2400 Hz untuk sampled acquisition.
- Mendukung continuous recording @150 Hz/15 Hz.
- Automatic alternating & segmented acquisition.
- Konektivitas USB, Ethernet, WiFi, dan 4G.
- Dukungan GNSS untuk positioning dan sinkronisasi data.
- Penyimpanan standar 64 GB, dengan kapasitas lebih besar sesuai permintaan.
- Input range hingga 16 V PP @ 0 dB.
- Input impedance channel magnetik >20 kΩ.
- Input impedance channel elektrik >10 MΩ.
- Tersedia pilihan sensor S10, S50, S100, dan S150.
- Sensitivitas sensor hingga 150 mV/nT sesuai model.
- Desain sistem yang mendukung remote dan real-time monitoring.
Aplikasi
- Eksplorasi panas bumi (geothermal) untuk membantu pemetaan struktur bawah permukaan.
- Eksplorasi mineral dan pertambangan untuk survei karakteristik geologi bawah permukaan.
- Eksplorasi air tanah untuk investigasi struktur dan lapisan bawah permukaan.
- Survei geofisika regional untuk pemetaan struktur resistivitas bawah permukaan.
- Penelitian geologi dan tektonik untuk studi struktur kerak bumi.
- Eksplorasi energi dan sumber daya alam dengan metode Magnetotellurik.
- Penelitian geofisika dan akademik untuk pengembangan metode serta analisis data MT.
- Survei bawah permukaan pada area yang membutuhkan akuisisi data elektromagnetik dengan rentang frekuensi luas.
Akuisisi Data Efisien dan Berproduktivitas Tinggi
Rentang Wideband Nyata 100 kHz–10000 Detik
Real Wideband 100 kHz–10000 s = Rentang Wideband Nyata 100 kHz–10.000 detik

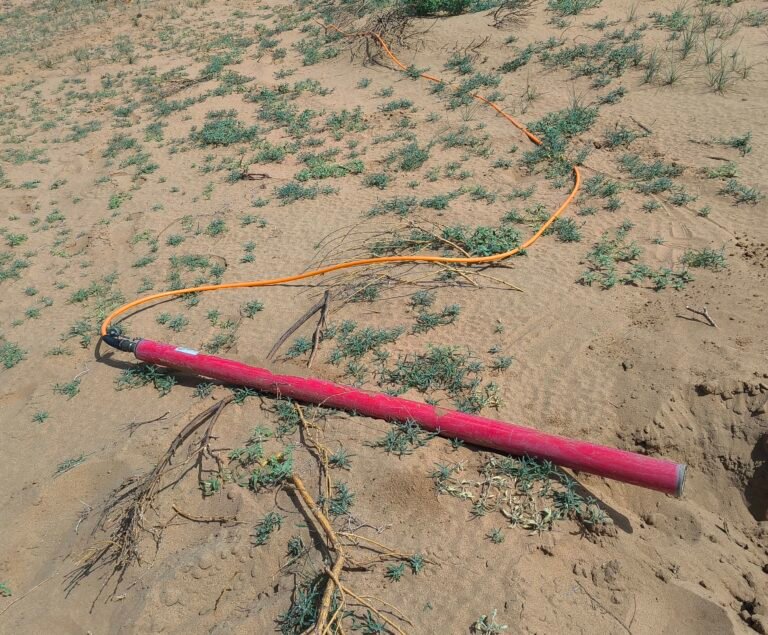

Spesifikasi Sensor M5 Wideband MT
| Parameter | S10 | S50 | S100 | S150 |
|---|---|---|---|---|
| Bandwidth | 0,1 Hz–10 kHz | 0,00001 Hz–1 kHz | 0,1 Hz–100 kHz | 0,0001 Hz–10 kHz |
| Power Supply | 20 mA @ ±12 V | 20 mA @ ±12 V | 20 mA @ ±12 V | 25 mA @ ±12 V |
| Sensitivity | 100 mV/nT | 100 mV/nT | 150 mV/nT | 50 mV/nT |
| Dimensi | Ø6 cm × 81 cm | Ø5 cm × 140 cm | Ø4,1 cm × 76,2 cm | Ø5 cm × 130 cm |
| Berat | 3,0 kg | 5 kg | 2,1 kg | 6 kg |
| Noise Level | <100 fT/√Hz @ 1 Hz; <1 fT/√Hz @ 1 kHz | <10 pT/√Hz @ 0,01 Hz; <100 fT/√Hz @ 1 Hz; <10 fT/√Hz @ 1 kHz | <50 fT/√Hz @ 10 Hz; <1 fT/√Hz @ 1 kHz | <20 pT/√Hz @ 0,01 Hz; <100 fT/√Hz @ 1 Hz; <10 fT/√Hz @ 10 kHz |
