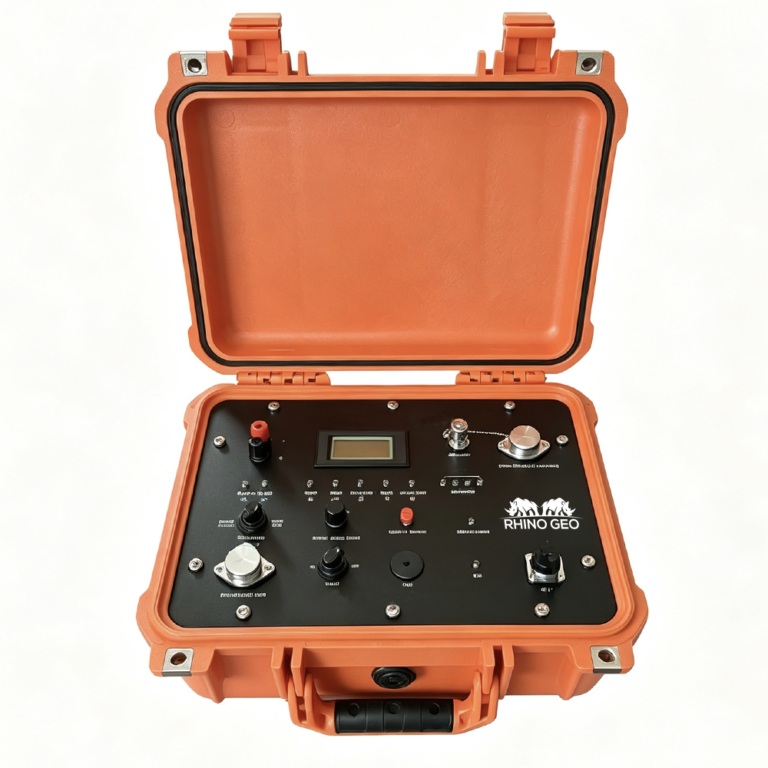

T3 TEM System – Alat Survei Geofisika Time Domain Electromagnetic
T3 TEM System adalah alat survei geofisika dengan metode Time Domain Electromagnetic (TEM) yang menggabungkan transmitter dan receiver dalam satu perangkat (all-in-one). Dilengkapi wireless remote control, T3 TEM System dirancang untuk mendukung akuisisi data elektromagnetik secara praktis dan efisien dalam berbagai kegiatan survei bawah permukaan.
Fitur Utama
- Desain all-in-one dengan transmitter dan receiver dalam satu perangkat
- Wireless remote control untuk pengoperasian jarak jauh
- Arus transmisi hingga 10 A
- Akurasi transmitter ±1%
- Frekuensi catu daya 0,25–273,5 Hz
- Pengukuran waktu turn-off 0,1–1000,0 μs
- Programmable damping resistance 100–3200 Ω
- Pre-amplifier gain 8× dan 32×
- Main amplifier gain hingga 128×
- Pass band hingga 400 kHz all-pass
- Penekanan frekuensi industri ≥80 dB
- Resolusi A/D 16-bit
- Mendukung hingga 128 channel pengukuran
Aplikasi
T3 TEM System dapat digunakan untuk:
- Eksplorasi mineral dan sumber daya alam
- Survei geologi dan geofisika
- Pemetaan struktur bawah permukaan
- Eksplorasi air tanah
- Survei elektromagnetik bawah permukaan
- Investigasi kondisi geologi dan lingkungan
Data Referensi
Spesifikasi Transmitter
| Parameter | Spesifikasi |
|---|---|
| Transmit Current | ≤10 A |
| Accuracy | ±1% |
| Power Supply Frequency | 0,25–273,5 Hz |
| Turn-Off Time Measurement | 0,1–1000,0 μs |
| Programmable Damping Resistance | 100–3200 Ω |
Spesifikasi Receiver
| Parameter | Spesifikasi |
|---|---|
| Number of Channels | 1 channel |
| Pre-Amplifier Gain | 8×, 32× |
| Main Amplifier Gain | 1×, 2×, 4×, 8×, 16×, 32×, 64×, 128× |
| Pass Band | 0–50 kHz |
| All-Pass | 0–400 kHz |
| Industrial Frequency Suppression | ≥80 dB |
| A/D Resolution | 16-bit |
| Measurement Channels | ≤128 channel |
