Abstrak
Makalah ini mengevaluasi berbagai metode yang digunakan untuk mengukur surface profile (profil permukaan) yang dihasilkan oleh power tools, khususnya air needle scaler, bristle cleaner, dan roto peen scaler. Fokus utama diberikan pada penggunaan replica tape serta kemampuannya dalam mengkarakterisasi profil berbagai jenis permukaan menggunakan digital replica tape reader yang dilengkapi kemampuan 3D imaging.
Secara khusus, penelitian ini bertujuan menentukan apakah metode pengukuran yang dijelaskan dalam ASTM D4417 sesuai untuk mengukur surface profile yang dihasilkan oleh power tools.
Pendahuluan tentang Power Tools untuk Surface Profiling
NAVSEA mendefinisikan hand power tools sebagai perangkat otomatis portabel yang digunakan untuk surface preparation (persiapan permukaan). Power tools tersebut dapat dibagi menjadi tiga kategori dasar:
- Impact cleaning tools – termasuk air needle scaler.
- Rotary cleaning tools – termasuk bristle cleaner.
- Rotary impact cleaning tools – termasuk roto peen scaler.
Meskipun terdapat banyak standar yang berkaitan dengan pengukuran surface profile yang dihasilkan melalui abrasive blasting pada permukaan baja, penelitian dan panduan mengenai pengukuran profil yang dihasilkan oleh power tools masih relatif terbatas.
Makalah ini mengevaluasi tiga metode pengukuran yang umum digunakan untuk menentukan parameter surface profile dan menilai efektivitasnya pada permukaan yang dipersiapkan menggunakan power tools, yaitu:
- Spring micrometer menggunakan replica tape
- Depth micrometer
- Stylus roughness instrument
Dalam penelitian ini, profil permukaan yang dihasilkan oleh air needle scaler, bristle cleaner, dan roto peen scaler pada panel uji baja dianalisis.
Perhatian khusus diberikan pada efektivitas masing-masing metode dalam mengukur ketiga jenis profil yang dihasilkan power tools serta apakah karakteristik tertentu dari power tools tersebut menimbulkan tantangan dalam proses pengukuran.
Melalui evaluasi data, pembuatan grafik hasil pengukuran, serta penggunaan 3D surface imaging, penelitian ini memberikan rekomendasi mengenai metode pengukuran yang paling sesuai untuk menentukan surface profile pada permukaan yang dipersiapkan menggunakan power tools.
Pentingnya Power Tools dalam Surface Preparation
Surface preparation memiliki pengaruh langsung terhadap kinerja sistem protective coating. Memastikan permukaan bebas dari karat, mill scale, dan berbagai kontaminan seperti:
- Debu dan kotoran
- Minyak
- Soluble salts
- Gemuk (grease)
merupakan bagian penting dari proses persiapan permukaan.
Selain kebersihan permukaan, surface profile juga memiliki peran yang sama pentingnya. Karakteristik profil permukaan dapat memengaruhi:
- Adhesi coating
- Masa pakai coating
- Luas permukaan yang tersedia untuk adhesi
- Kinerja keseluruhan sistem protective coating
Oleh karena itu, evaluasi surface profile merupakan bagian penting dari proses quality control sebelum aplikasi coating.
Power tools sering digunakan untuk membersihkan permukaan baja sebelum aplikasi protective coating. Pada permukaan yang dipersiapkan menggunakan abrasive blasting, surface profile secara rutin diukur menggunakan replica tape, depth micrometer, atau portable stylus roughness instrument.
Namun, para profesional coating sering kali masih menghadapi pertanyaan mengenai metode mana yang paling sesuai untuk mengukur profil yang dihasilkan oleh power tools, termasuk air needle scaler, bristle cleaner, dan roto peen scaler.
Karakteristik Surface Profile dari Power Tools
Proses abrasive blasting menghasilkan pola permukaan yang kompleks dan acak (random pattern).
Sebaliknya, surface profile yang dihasilkan oleh power tools cenderung memiliki pola yang berulang (repetitive patterns). Karakteristik ini dapat menimbulkan tantangan ketika melakukan pengukuran:
- Peak-to-valley height
- Peak density (Pd)
Pengukuran yang akurat terhadap kedua parameter tersebut penting untuk memahami karakteristik profil permukaan dan hubungannya dengan performa coating.
Dalam sebuah artikel yang ditulis oleh D. Beamish pada Februari 2015, dijelaskan bagaimana replica tape dapat digunakan untuk menentukan parameter penting surface profile pada permukaan baja hasil abrasive blasting dan menghubungkannya dengan pull-off adhesion strength.
Secara khusus, penelitian tersebut menunjukkan bahwa pengukuran menggunakan replica tape dapat memberikan informasi yang lebih lengkap dibandingkan beberapa metode pengukuran lainnya. Pengukuran tersebut memungkinkan penentuan:
- Peak Density (Pd)
- Developed Interfacial Area Ratio (Sdr)
Kedua parameter tersebut menunjukkan korelasi langsung dengan pull-off adhesion strength.
Selain itu, parameter surface profile yang diukur menggunakan replica tape memiliki korelasi yang kuat dengan teknik pengukuran yang telah digunakan untuk karakterisasi profil hasil abrasive blasting, seperti:
- Confocal microscopy
- Stylus profilometry
Makalah ini melanjutkan analisis tersebut dengan mengevaluasi apakah replica tape tidak hanya sesuai untuk mengukur parameter surface profile pada permukaan hasil abrasive blasting, tetapi juga efektif untuk mengukur profil pada berbagai permukaan yang dipersiapkan menggunakan power tools.
Jenis Peralatan untuk Mengukur Surface Profile
Replica Tape
Replica tape telah digunakan sejak tahun 1960-an untuk mengukur surface profile pada permukaan baja yang telah mengalami abrasive blasting.
Teknologi ini banyak digunakan dalam industri coating. Replica tape terdiri dari lapisan plastic foam yang dapat dikompresi (crushable) yang ditempelkan pada substrate polyester yang tidak dapat dikompresi (non-compressible) dengan ketebalan yang sangat seragam, yaitu:
2 mils ± 0,2 mils
atau sekitar
50,8 µm ± 5 µm
Ketebalan foam bergantung pada jenis atau grade replica tape yang digunakan.
Replica tape tersedia dalam:
Berdasarkan Jenis
- Regular Replica Tape
- Optical Replica Tape
Untuk sebagian besar aplikasi pengukuran surface profile, regular replica tape sudah mencukupi.
Sementara itu, optical replica tape digunakan ketika diperlukan pembuatan 3D image dari permukaan replica tape.
Berdasarkan Grade
Replica tape tersedia dalam dua grade utama:
| Grade | Rentang Pengukuran |
|---|---|
| Coarse | 0,8–2,5 mils (20–64 µm) |
| X-Coarse | 1,5–4,5 mils (38–115 µm) |
Pemilihan grade harus disesuaikan dengan perkiraan rentang surface profile yang akan diukur.
Cara Kerja Replica Tape

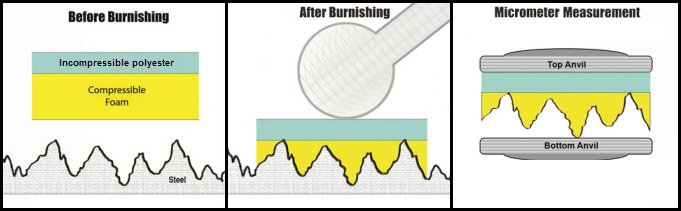

Ketika replica tape ditekan pada permukaan baja yang telah dibuat kasar, lapisan foam akan membentuk cetakan atau replica terbalik (reverse replica) dari profil permukaan tersebut.
Foam dapat terkompresi hingga sekitar 25% dari ketebalan awalnya.
Ketika puncak tertinggi (highest peaks) pada permukaan asli menekan ke arah polyester backing, foam yang terkompresi sepenuhnya akan terdorong ke arah samping.
Sebaliknya, lembah terdalam (deepest valleys) pada permukaan asli akan menghasilkan puncak tertinggi pada replica.
Dengan demikian, replica tape menghasilkan representasi terbalik dari profil permukaan asli.
Mengukur Replica Tape dengan Spring Micrometer
Replica tape yang telah dikompresi kemudian ditempatkan di antara anvil spring micrometer, seperti PosiTector RTR H.
Hasil pengukuran kemudian dikurangi dengan kontribusi dari substrate polyester yang tidak dapat dikompresi, yaitu:
2 mils atau sekitar 50 µm
Nilai yang diperoleh merupakan ukuran rata-rata maksimum peak-to-valley surface roughness profile.
Rumus Sederhana
Surface Profile = Total Ketebalan Replica Tape − Ketebalan Polyester Backing
Surface Profile = Hasil Pengukuran − 2 mils (50 µm)
Metode ini memungkinkan inspector memperoleh nilai surface profile secara praktis dan non-destructive terhadap permukaan yang telah dipersiapkan untuk aplikasi coating.
Untuk kebutuhan quality control protective coating, penggunaan replica tape menjadi salah satu metode yang penting karena selain memberikan nilai peak-to-valley, teknologi digital replica tape modern juga dapat memberikan informasi tambahan mengenai karakteristik permukaan melalui 3D surface imaging.
Metode replica tape untuk pengukuran surface profile memiliki beberapa keunggulan. Metode ini kuat, relatif sederhana, ekonomis, dan memungkinkan pengguna menyimpan physical replica dari permukaan yang telah dievaluasi.
Karena kepraktisan tersebut, replica tape menjadi salah satu metode yang paling umum digunakan dalam industri coating untuk menentukan peak-to-valley height pada permukaan baja hasil abrasive blasting.
Area Pengukuran yang Lebih Luas
Salah satu keunggulan utama replica tape dibandingkan metode pengukuran lainnya adalah kemampuannya mengukur surface profile pada area dua dimensi, bukan hanya pada satu titik atau sepanjang satu garis.
Sebagai perbandingan:
| Metode | Area Pengukuran |
|---|---|
| Depth Micrometer | ±0,007 mm² |
| Stylus Roughness Instrument | ±0,05 mm² |
| Replica Tape | ±31 mm² |
Pada depth micrometer, seperti PosiTector SPG, ujung probe berbentuk runcing mengukur satu titik dengan radius sekitar 0,05 mm (50 µm). Dengan demikian, area sampling yang diukur hanya sekitar 0,007 mm².
Sementara itu, stylus roughness instrument biasanya menggunakan panjang sampling sekitar 12,5 mm dengan lebar sekitar 4 µm, sehingga menghasilkan area pengukuran sekitar 0,05 mm².
Sebaliknya, area pengukuran replica tape mencapai sekitar 31 mm².
Artinya, area yang diukur menggunakan replica tape sekitar:
- 258 kali lebih besar dibandingkan area pengukuran stylus roughness instrument.
- 4.400 kali lebih besar dibandingkan area pengukuran depth micrometer.
Area sampling yang jauh lebih besar memungkinkan replica tape memberikan representasi yang lebih menyeluruh terhadap karakteristik surface profile pada area yang diukur.
3D Surface Imaging

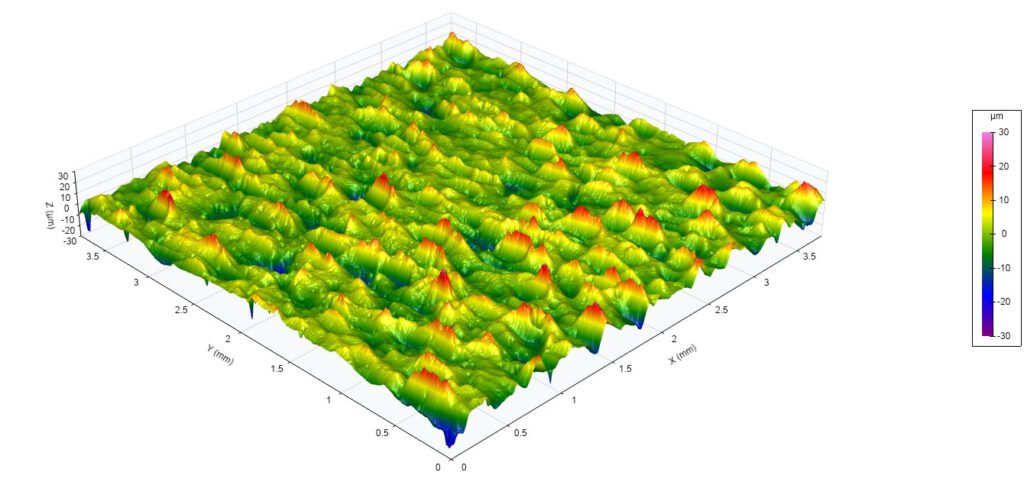

Selain memberikan nilai pengukuran, teknologi replica tape juga dapat memberikan informasi visual mengenai bentuk profil permukaan.
Dengan menggunakan instrumen seperti PosiTector RTR 3D, replica tape yang telah di-burnish dapat dipindai secara digital untuk menghasilkan 3D image dari surface profile.
Dengan gambar 3D tersebut, pengguna dapat mengamati karakteristik permukaan secara visual sebelum proses aplikasi coating dilakukan.
Surface Profile Depth Micrometer

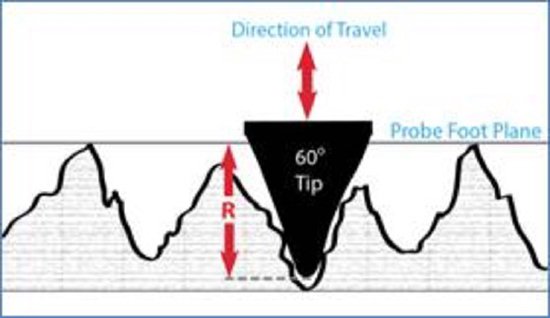

Depth micrometer, seperti PosiTector SPG, menggunakan sebuah flat base yang ditempatkan pada puncak-puncak (peaks) surface profile.
Di bagian tengah flat base terdapat spring-loaded probe tip yang dapat bergerak turun ke dalam lembah (valleys) profil permukaan.
Flat base bertumpu pada puncak tertinggi permukaan, sedangkan ujung probe masuk ke salah satu lembah profil.
Dengan demikian, setiap hasil pengukuran menunjukkan jarak antara puncak lokal tertinggi dengan lembah tertentu tempat ujung probe masuk.
Secara sederhana:
Surface Profile Depth = Highest Local Peak − Measured Valley
Metode ini memberikan pengukuran langsung terhadap kedalaman profil dari titik tertentu.
Keunggulan Depth Micrometer
Salah satu keunggulan utama depth micrometer adalah kemampuannya mengukur surface profile yang sangat dalam, termasuk profil yang dapat melebihi rentang pengukuran beberapa jenis instrumen surface profile lainnya.
Namun, karena pengukuran dilakukan secara lokal pada titik tertentu, hasil pengukuran dapat lebih dipengaruhi oleh lokasi probe dibandingkan metode seperti replica tape yang mencakup area permukaan jauh lebih luas.
Stylus Roughness Instruments

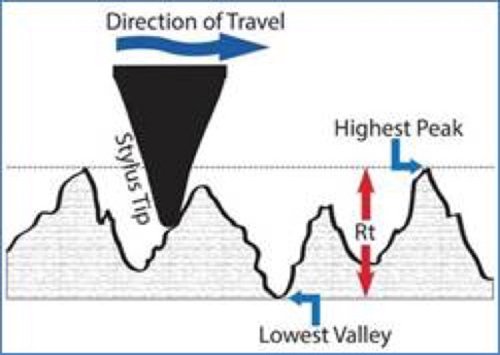

Portable stylus roughness instrument menggunakan sebuah stylus yang digerakkan dengan kecepatan konstan melintasi permukaan. Selama bergerak, stylus merekam gerakan naik dan turun mengikuti kontur permukaan untuk menentukan parameter Rt, yaitu jarak vertikal antara puncak tertinggi (highest peak) dan lembah terdalam (lowest valley) dalam suatu panjang evaluasi tertentu.
Instrumen merekam perubahan posisi vertikal stylus ketika melewati permukaan, sehingga menghasilkan profil atau representasi karakteristik kekasaran permukaan.
Prinsip Pengukuran
Pada umumnya, evaluation length yang telah ditentukan dibagi menjadi 7 sampling lengths. Instrumen kemudian mengukur tinggi peak-to-valley (Ry) pada masing-masing bagian.
Bagian pertama dan terakhir biasanya tidak digunakan dalam perhitungan untuk mengurangi pengaruh kondisi awal dan akhir pengukuran.
Nilai Ry dari bagian yang tersisa kemudian dirata-ratakan untuk menentukan nilai Rz.
Secara sederhana:
Rz = Rata-rata nilai Ry pada sampling lengths yang digunakan
Dalam penelitian ini, nilai Rz dianggap setara dengan RzDIN, yaitu nilai rata-rata jarak antara puncak tertinggi dan lembah terdalam pada setiap sampling length, sesuai dengan ASME Y14.36M.
Peran dalam Pengukuran Surface Profile
Stylus roughness instrument memberikan informasi mengenai profil permukaan secara lebih detail dibandingkan pengukuran satu titik menggunakan depth micrometer. Stylus mengikuti kontur permukaan sepanjang evaluation length, sehingga dapat merekam perubahan profil secara kontinu.
Namun, karena area pengukurannya relatif kecil dibandingkan replica tape, pemilihan lokasi pengukuran menjadi penting untuk memastikan hasil yang diperoleh dapat mewakili kondisi keseluruhan permukaan.
Untuk permukaan yang dihasilkan oleh power tools, karakteristik pola yang berulang dapat menjadi tantangan tersendiri. Oleh karena itu, hasil dari stylus roughness instrument perlu dibandingkan dengan metode lain seperti replica tape dan depth micrometer untuk menentukan metode yang paling sesuai.
Ringkasan Pengujian Permukaan yang Dibersihkan dengan Power Tool
Media Pengujian

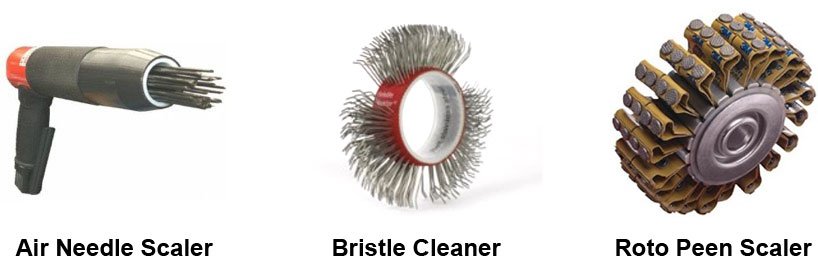

Sebanyak 12 pelat baja disiapkan menggunakan tiga jenis power tool, yaitu air needle scaler, bristle cleaner, dan roto peen scaler, seperti ditunjukkan pada Gambar 4.
Untuk setiap kelompok, panel uji diberi nomor 1 hingga 4 agar memudahkan identifikasi dan perbandingan hasil pengukuran.
Panel yang digunakan dalam pengujian terdiri dari:
- 4 pelat baja yang dipersiapkan menggunakan bristle cleaner, diberi kode BB1 hingga BB4.
- 4 pelat baja yang dipersiapkan menggunakan air needle scaler, diberi kode NG1 hingga NG4.
- 4 pelat baja yang dipersiapkan menggunakan roto peen scaler, diberi kode RP1 hingga RP4.
Tujuan Pengujian
Kedua belas panel tersebut digunakan untuk mengevaluasi karakteristik surface profile yang dihasilkan oleh masing-masing power tool serta membandingkan efektivitas beberapa metode pengukuran, yaitu replica tape, depth micrometer, dan stylus roughness instrument.
Pengujian ini bertujuan menentukan metode yang paling sesuai untuk mengukur peak-to-valley height dan karakteristik surface profile pada permukaan baja yang dipersiapkan menggunakan power tools.
Instrumen Pengukuran Surface Profile

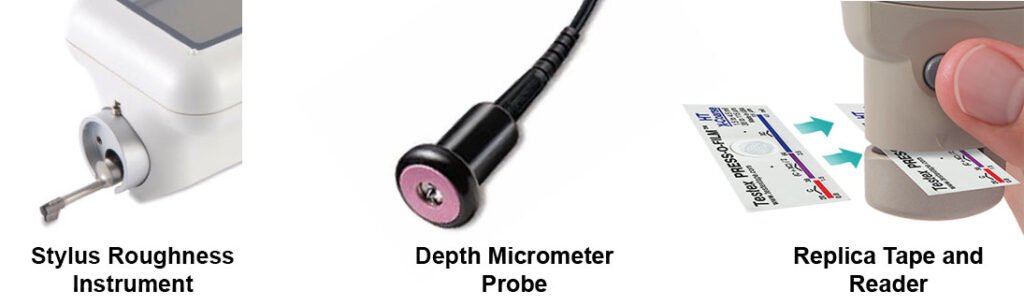

Surface profile pada seluruh panel uji dievaluasi menggunakan tiga jenis instrumen, yaitu portable stylus roughness instrument, digital depth micrometer, dan replica tape dengan digital reader/imager.
1. Portable Stylus Roughness Instrument
Instrumen portable stylus roughness digunakan untuk mengukur dan melaporkan parameter:
- Rz – rata-rata tinggi profil peak-to-valley.
- Rpc (Linear Peak Count) – jumlah puncak profil yang terdeteksi sepanjang panjang evaluasi.
Sesuai ASTM D7127, digunakan evaluation length 12,5 mm yang terdiri dari lima sampling length, masing-masing sepanjang 2,5 mm.
Nilai Rpc yang dikuadratkan kemudian digunakan untuk memperkirakan Peak Density (Pd).
2. Digital Depth Micrometer Surface Profile Gage
Pengukuran juga dilakukan menggunakan digital depth micrometer surface profile gage, seperti PosiTector SPG.
Instrumen ini menggunakan flat base yang bertumpu pada puncak profil, sementara probe masuk ke lembah permukaan untuk menentukan kedalaman profil peak-to-valley.
Hasil pengukuran dilaporkan sebagai parameter R.
3. Replica Tape dan Digital Reader/Imager
Metode ketiga menggunakan replica tape yang dikombinasikan dengan digital replica tape reader dan imager, seperti PosiTector RTR.
Rekomendasi alat pengukuran surface profile: PosiTector RTR

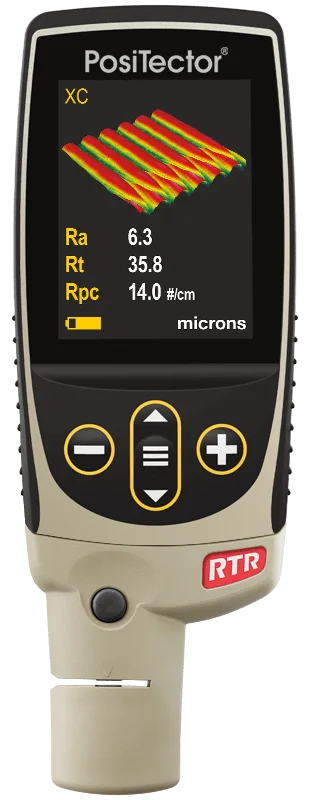

PosiTector RTR 3D adalah alat pembaca pita replika (replica tape reader) digital canggih yang dirancang untuk mengukur dan merekam parameter profil permukaan 2D dan 3D menggunakan pita replika Testex Press-O-Film. Alat ini menghasilkan citra 3D serta berbagai parameter penting hanya dalam hitungan detik setelah pita replika ditekan pada permukaan datar, melengkung, maupun tidak beraturan.
Kesimpulan
Berdasarkan hasil pengujian, Metode C, yaitu replica tape yang digunakan bersama spring micrometer, memberikan hasil pengukuran surface profile yang paling akurat pada ketiga jenis permukaan yang dihasilkan oleh power tools. Keunggulan utama metode ini adalah area permukaan yang diukur jauh lebih luas dibandingkan metode lainnya.
Area sampling yang lebih besar pada replica tape mampu mengurangi pengaruh karakteristik khusus permukaan yang dihasilkan oleh power tools, yang pada beberapa kondisi dapat menyebabkan hasil pengukuran dengan metode lain menjadi kurang akurat.
