Sensor Jarak Laser Dimetix untuk Pengukuran Posisi Pintu Air
Sensor Jarak Laser Dimetix merupakan solusi pengukuran posisi presisi untuk aplikasi pintu air (floodgates) pada sistem pengendalian dan monitoring aliran air. Teknologi laser memungkinkan posisi pintu air diukur secara akurat hingga milimeter dan tanpa kontak langsung, sehingga cocok untuk kebutuhan monitoring pada infrastruktur hidroteknik, konstruksi, dan geodesi.
Pada kondisi banjir, pintu air berperan penting dalam mengendalikan keluarnya volume air yang sangat besar dari area penampungan. Oleh karena itu, mengetahui posisi pintu air secara tepat sangat diperlukan untuk membantu menentukan dan memantau kondisi aliran air. Sensor Jarak Laser Dimetix dapat mengukur posisi pintu air secara kontinu tanpa menggunakan komponen bergerak.
Aplikasi Sensor Laser Dimetix pada Pintu Air

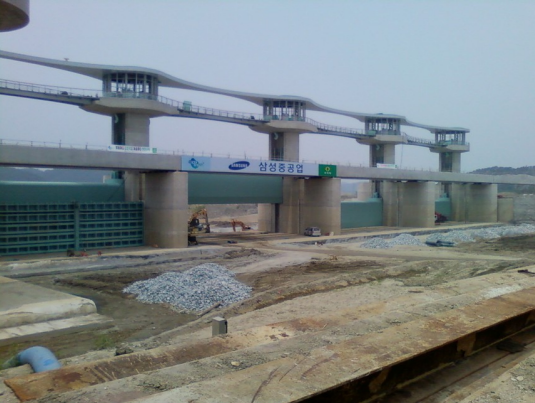

Salah satu penerapan sensor jarak laser Dimetix digunakan pada pintu air di sistem lock Sungai Yeongsan, Korea Selatan. Sensor mengukur posisi pintu air dengan presisi hingga milimeter secara contactless, sehingga pengukuran dapat dilakukan tanpa menyentuh atau memasang mekanisme pengukuran langsung pada pintu.

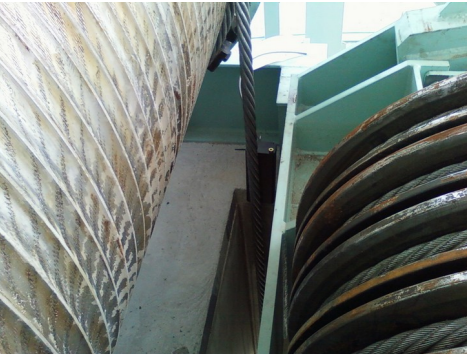

Pintu air pada sistem tersebut dapat diangkat hingga ketinggian sekitar 15 meter. Jarak pengukuran tersebut dapat dipantau menggunakan sensor laser, sementara kondisi lingkungan dengan suhu rendah juga dapat diatasi berkat sistem pemanas terintegrasi pada sensor tertentu.
Dengan pengukuran posisi secara terus-menerus, pengguna dapat memperoleh informasi mengenai posisi setiap pintu air dan menggunakannya untuk membantu memantau kondisi serta aliran air secara real-time.
Keunggulan Pengukuran Posisi Pintu Air dengan Sensor Laser
Penggunaan teknologi laser memberikan beberapa keuntungan dibandingkan metode pengukuran yang membutuhkan kontak mekanis. Sensor Dimetix tidak memiliki komponen bergerak sehingga mendukung pengoperasian yang minim perawatan.
Beberapa keunggulan utamanya meliputi:
- Pengukuran posisi hingga akurasi ±1 mm
- Repeatability hingga ±0,3 mm
- Pengukuran dilakukan tanpa kontak langsung
- Jangkauan hingga sekitar 100 meter pada permukaan alami
- Jangkauan hingga 500 meter menggunakan reflective foil
- Sinar laser terlihat untuk memudahkan proses instalasi
- Rentang suhu operasi hingga -40°C hingga +60°C pada model tertentu
- Bebas perawatan karena tidak menggunakan komponen bergerak
- Dapat digunakan untuk monitoring posisi secara kontinu
Pengukuran Tanpa Kontak untuk Monitoring Pintu Air
Salah satu keunggulan utama Sensor Jarak Laser Dimetix adalah metode pengukurannya yang tidak memerlukan kontak langsung dengan objek. Sensor diarahkan ke permukaan target untuk menentukan jarak dan perubahan posisi pintu air.
Metode ini sangat berguna pada aplikasi hidroteknik karena sistem pengukuran dapat ditempatkan pada posisi yang sesuai tanpa mengganggu pergerakan pintu air. Data posisi yang diperoleh kemudian dapat digunakan sebagai bagian dari sistem monitoring dan kontrol pintu air.
Pengukuran tanpa kontak juga membantu mengurangi kebutuhan pemeliharaan mekanis. Karena sensor tidak menggunakan komponen bergerak, pengoperasiannya dapat dilakukan secara berkelanjutan dengan kebutuhan perawatan yang rendah.
Sensor Laser untuk Kondisi Lingkungan Ekstrem
Aplikasi pintu air dapat menghadapi kondisi lingkungan yang berubah-ubah, termasuk temperatur rendah. Pada aplikasi Sungai Yeongsan, suhu lingkungan dapat mencapai sekitar -20°C.
Sensor Dimetix tertentu dilengkapi integrated heater yang memungkinkan perangkat tetap digunakan pada temperatur hingga -40°C. Dengan rentang suhu operasi yang luas, sensor dapat mendukung aplikasi pengukuran posisi di lingkungan luar ruangan dan kondisi kerja yang menantang.
Selain itu, perangkat Dimetix memiliki tingkat perlindungan IP65, sehingga sesuai untuk berbagai aplikasi industri dan infrastruktur yang membutuhkan perlindungan terhadap debu serta air.
Interface untuk Integrasi dengan Sistem Monitoring
Sensor Dimetix menyediakan berbagai pilihan interface untuk memudahkan integrasi dengan sistem kontrol dan monitoring. Interface yang tersedia meliputi:
- SSI
- RS-422/485
- RS-232
- 2 digital outputs
- PROFINET (opsional)
- EtherNet/IP (opsional)
- EtherCAT (opsional)
Dukungan berbagai interface tersebut memungkinkan data posisi dari sensor diteruskan ke PLC, PC, atau sistem otomasi sesuai kebutuhan aplikasi.
Aplikasi Sensor Jarak Laser Dimetix
Sensor Dimetix dapat digunakan untuk berbagai kebutuhan position measurement dan monitoring, terutama pada sektor hidroteknik dan konstruksi. Beberapa contoh aplikasinya meliputi:
- Pengukuran posisi pintu air
- Monitoring ketinggian pintu air
- Monitoring sistem bendungan
- Sistem hidroteknik
- Pengendalian aliran air
- Infrastruktur pengairan
- Aplikasi geodesi dan konstruksi
- Monitoring posisi objek secara kontinu
- Integrasi pengukuran dengan PLC dan PC
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Pilihan Model Sensor Jarak Laser Dimetix
Dimetix menyediakan beberapa model yang dapat dipilih berdasarkan kebutuhan akurasi, jangkauan, kecepatan pengukuran, dan kondisi lingkungan.
Model DPE, DEN, dan DEH
| Model | Akurasi | Jangkauan Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
Model DPE-10-500 dan DEN-10-500 menawarkan akurasi hingga ±1 mm, sedangkan seri DPE memiliki kecepatan pengukuran maksimum hingga 250 Hz.
Model DAE, DAN, dan DBN
Untuk aplikasi dengan kebutuhan jarak yang lebih pendek, Dimetix juga menyediakan beberapa model berikut:
| Model | Akurasi | Jangkauan Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Pengukuran Posisi Pintu Air menawarkan metode pengukuran yang presisi, cepat, dan tanpa kontak langsung. Dengan akurasi hingga ±1 mm, repeatability hingga ±0,3 mm, jangkauan hingga 500 meter menggunakan reflective foil, serta kemampuan bekerja pada rentang temperatur yang luas, sensor ini cocok untuk aplikasi monitoring infrastruktur hidroteknik.
Dukungan berbagai interface seperti RS-232, RS-422/485, SSI, PROFINET, EtherNet/IP, dan EtherCAT juga memungkinkan sensor diintegrasikan dengan sistem monitoring dan otomasi. Dengan demikian, posisi pintu air dapat dipantau secara berkelanjutan untuk membantu pengelolaan dan pengendalian aliran air secara lebih efektif.
