Sensor Jarak Laser Dimetix untuk Monitoring Terowongan Tekanan
Sensor Jarak Laser Dimetix merupakan solusi pengukuran presisi untuk kebutuhan monitoring terowongan tekanan pada proyek geodesi dan konstruksi. Teknologi laser distance sensor ini memungkinkan pemantauan perubahan posisi atau profil terowongan secara otomatis dengan tingkat akurasi tinggi, tanpa kontak langsung dengan objek yang diukur.
Pada proyek konstruksi terowongan tekanan, pengawasan kondisi struktur menjadi bagian penting untuk memastikan proses pekerjaan berjalan sesuai batas yang telah ditentukan. Sensor Jarak Laser Dimetix dirancang untuk mendukung kebutuhan tersebut dengan kemampuan pengukuran yang presisi, konstruksi yang kokoh, serta pengoperasian yang dapat diandalkan pada lingkungan kerja yang menantang.
Aplikasi Sensor Laser untuk Monitoring Terowongan Tekanan

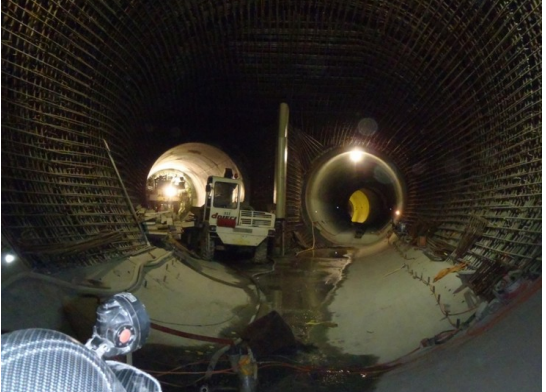

Pada aplikasi ini, perusahaan Swiss Sol experts melakukan pengujian pada jalur uji OWDST yang berkaitan dengan head water pressure tunnel. Selama proses injeksi untuk passive bias, pengukuran dilakukan secara otomatis untuk memantau kondisi terowongan.
Sistem monitoring mencakup tiga bagian dengan lima panjang pengambilan sampel. Sensor digunakan untuk melakukan pemantauan secara otomatis dan memberikan indikasi alarm ketika batas yang telah ditentukan terlampaui. Dengan sistem tersebut, proses injeksi dapat dihentikan ketika parameter pengukuran mencapai batas yang ditetapkan.

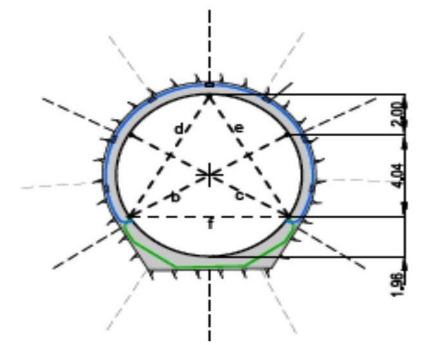

Profil pengukuran ditempatkan dengan jarak sekitar 20 meter. Penggunaan Sensor Jarak Laser Dimetix menjadi solusi yang sesuai karena mampu memberikan pengukuran presisi dan memiliki konstruksi yang dirancang untuk lingkungan kerja yang berat.
Monitoring Passive Bias pada Pressure Tunnel
Terowongan tekanan atau pressure tunnel menggunakan lapisan beton bagian dalam tanpa tulangan dengan ketebalan sekitar 0,5 meter. Untuk mengakomodasi tegangan tarik yang muncul pada lapisan beton akibat tekanan internal, diperlukan proses passive bias pada struktur beton.
Dalam proses tersebut, tekanan injeksi diberikan pada celah antara lapisan shotcrete dan lapisan beton. Sebelumnya, proses konsolidasi dilakukan melalui injeksi pada area pegunungan di sekitar terowongan menggunakan lubang dan packer.
Karena proses injeksi membutuhkan pemantauan yang terkontrol, sensor laser dapat digunakan untuk mengawasi perubahan posisi atau profil struktur secara otomatis. Data hasil pengukuran dapat menjadi bagian dari sistem monitoring untuk membantu mendeteksi kondisi yang melewati batas pengoperasian.
Keunggulan Sensor Jarak Laser Dimetix
Sensor Jarak Laser Dimetix memiliki sejumlah fitur yang mendukung aplikasi monitoring terowongan tekanan, konstruksi, dan geodesi. Beberapa keunggulannya meliputi:
- Akurasi pengukuran hingga ±1 mm pada model tertentu.
- Repeatability hingga ±3 mm sesuai spesifikasi aplikasi.
- Jangkauan pengukuran hingga sekitar 100 meter pada permukaan alami.
- Jangkauan hingga 500 meter menggunakan reflective foil.
- Sinar laser terlihat untuk memudahkan proses pemasangan dan penyelarasan sensor.
- Rentang suhu operasi hingga -40°C sampai +60°C pada model tertentu.
- Pengoperasian tanpa perawatan rutin karena sensor tidak menggunakan komponen bergerak.
- Mendukung berbagai interface untuk integrasi dengan sistem monitoring dan otomasi.
- Perlindungan perangkat hingga IP65.
- Bobot perangkat kurang dari 500 gram pada lini produk yang dijelaskan.
Pengukuran Tanpa Kontak dengan Akurasi Tinggi
Salah satu keunggulan utama Sensor Jarak Laser Dimetix adalah kemampuannya melakukan pengukuran tanpa kontak langsung. Sensor mengarahkan sinar laser ke permukaan target dan mengukur jarak secara presisi.
Metode ini sangat sesuai untuk aplikasi konstruksi karena sensor dapat ditempatkan pada posisi tertentu tanpa perlu bersentuhan dengan struktur terowongan. Pengukuran tanpa kontak juga membantu mengurangi kebutuhan komponen mekanis yang dapat mengalami keausan.
Untuk kebutuhan pengukuran dengan tingkat presisi tinggi, beberapa model Dimetix mampu mencapai akurasi ±1 mm pada jarak pengukuran tertentu.
Integrasi dengan PLC dan Sistem Monitoring
Sensor Dimetix menyediakan berbagai pilihan interface yang memudahkan integrasi dengan sistem kontrol, monitoring, dan akuisisi data. Interface yang tersedia meliputi:
- SSI
- RS-422/485
- RS-232
- 2 digital outputs
- PROFINET (opsional)
- EtherNet/IP (opsional)
- EtherCAT (opsional)
Dengan dukungan tersebut, data pengukuran dapat diteruskan ke PLC, PC, atau sistem otomasi untuk pemantauan kondisi secara otomatis.
Dalam aplikasi terowongan tekanan, integrasi ini dapat digunakan untuk mendukung sistem alarm ketika nilai pengukuran melewati batas yang telah ditentukan.
Sensor untuk Lingkungan Konstruksi yang Menantang
Proyek terowongan sering kali memiliki kondisi lingkungan yang tidak ideal untuk perangkat pengukuran. Oleh karena itu, sensor yang digunakan perlu memiliki konstruksi yang kokoh dan mampu bekerja pada rentang suhu yang luas.
Sensor Dimetix tertentu dapat beroperasi pada temperatur -40°C hingga +60°C. Perangkat juga memiliki perlindungan IP65, sehingga sesuai untuk berbagai kebutuhan pengukuran di lingkungan industri dan konstruksi.
Kemampuan tersebut membuat sensor dapat digunakan untuk aplikasi yang membutuhkan monitoring posisi secara kontinu dengan kebutuhan perawatan yang rendah.
Aplikasi Sensor Jarak Laser Dimetix
Selain digunakan untuk monitoring terowongan tekanan, sensor Dimetix dapat diterapkan pada berbagai kebutuhan pengukuran posisi dan monitoring di bidang konstruksi serta geodesi, seperti:
- Monitoring terowongan tekanan
- Monitoring posisi struktur
- Pengukuran profil terowongan
- Monitoring konstruksi terowongan
- Pemantauan perubahan posisi
- Proyek geodesi dan konstruksi
- Infrastruktur hidroteknik
- Monitoring struktur secara otomatis
- Integrasi pengukuran dengan PLC dan PC
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Pilihan Model Sensor Jarak Laser Dimetix
Dimetix menyediakan berbagai model dengan perbedaan akurasi, jangkauan, kecepatan pengukuran, dan rentang suhu operasi. Berikut beberapa pilihan model yang dapat digunakan berdasarkan kebutuhan aplikasi.
Model DPE, DEN, dan DEH
| Model | Akurasi | Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
Model DAE, DAN, dan DBN
| Model | Akurasi | Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Monitoring Terowongan Tekanan menawarkan solusi pengukuran yang akurat, tanpa kontak, dan dapat diintegrasikan dengan sistem monitoring otomatis. Dengan akurasi hingga ±1 mm, jangkauan hingga 500 meter menggunakan reflective foil, serta kemampuan bekerja pada lingkungan dengan rentang suhu yang luas, sensor ini sesuai untuk kebutuhan pengukuran presisi pada proyek konstruksi dan geodesi.
Dukungan interface SSI, RS-422/485, RS-232, PROFINET, EtherNet/IP, dan EtherCAT juga memungkinkan sensor terhubung dengan PLC, PC, maupun sistem otomasi. Dengan demikian, proses monitoring dapat dilakukan secara lebih terstruktur untuk membantu menjaga pengoperasian dan pekerjaan konstruksi tetap berada dalam batas yang telah ditentukan.
