Sensor Jarak Laser Dimetix untuk Monitoring Pergerakan Struktur Besar
Sensor Jarak Laser Dimetix merupakan solusi pengukuran presisi untuk monitoring dan positioning struktur besar, seperti jembatan dan bangunan, selama proses pemindahan atau reposisi. Teknologi pengukuran laser tanpa kontak memungkinkan pergerakan struktur dipantau secara kontinu dengan tingkat akurasi tinggi, sehingga proses pemindahan dapat dilakukan sesuai posisi dan toleransi yang telah ditentukan.
Dalam proses pemindahan bangunan atau jembatan, silinder hidrolik sering digunakan karena mampu menghasilkan gaya dorong yang besar. Namun, pergerakan struktur dengan metode ini membutuhkan kontrol yang sangat presisi. Perbedaan jarak yang kecil antar titik pengukuran dapat memengaruhi posisi akhir struktur. Untuk kebutuhan tersebut, Dimetix menyediakan sistem PolyDist yang dirancang khusus untuk membantu mengontrol proses pemindahan struktur besar.
Monitoring Pergerakan Struktur Besar dengan Sensor Laser

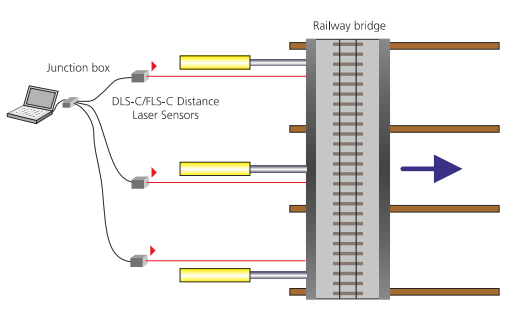

Pemindahan struktur besar membutuhkan koordinasi pergerakan pada beberapa titik secara bersamaan. Pada aplikasi pemindahan jembatan, kedua ujung jembatan harus bergerak secara simultan dengan jarak yang sama agar struktur tetap berada dalam posisi yang terkendali.
Sensor Jarak Laser Dimetix digunakan untuk mengukur perubahan posisi secara terus-menerus tanpa kontak langsung. Data hasil pengukuran dapat digunakan oleh engineer untuk mengetahui apakah setiap titik struktur telah bergerak sesuai jarak yang ditentukan.
Dengan pemantauan secara kontinu, proses pemindahan dapat dikontrol dengan lebih presisi dan membantu menjaga struktur agar tetap berada dalam batas toleransi yang telah ditetapkan.
PolyDist untuk Kontrol Pemindahan Jembatan
PolyDist yang diproduksi oleh Dimetix AG merupakan sistem yang dikembangkan untuk mengontrol proses pemindahan struktur besar. Sistem ini memungkinkan engineer melakukan monitoring pada beberapa posisi secara bersamaan menggunakan sensor laser.
Dalam proses pemindahan jembatan, PolyDist membantu memastikan setiap silinder hidrolik bergerak secara sinkron sesuai jarak yang telah ditentukan. Pengukuran dilakukan secara contactless sehingga sensor dapat ditempatkan pada posisi yang aman dari area pergerakan struktur.
Sistem PolyDist standar dapat menggunakan hingga empat sensor Dimetix untuk mengawasi beberapa titik pengukuran sekaligus.
Pengukuran Posisi Secara Kontinu dan Tanpa Kontak
Salah satu keunggulan utama sistem Sensor Laser Dimetix adalah kemampuan melakukan pengukuran tanpa kontak langsung. Sensor mengukur jarak antara perangkat dan target secara kontinu, sehingga perubahan posisi struktur dapat dipantau selama proses berlangsung.
Metode ini sangat bermanfaat dalam aplikasi konstruksi karena sensor tidak perlu bersentuhan langsung dengan struktur yang sedang dipindahkan. Engineer dapat memperoleh data posisi dari beberapa titik tanpa harus berada terlalu dekat dengan area kerja.

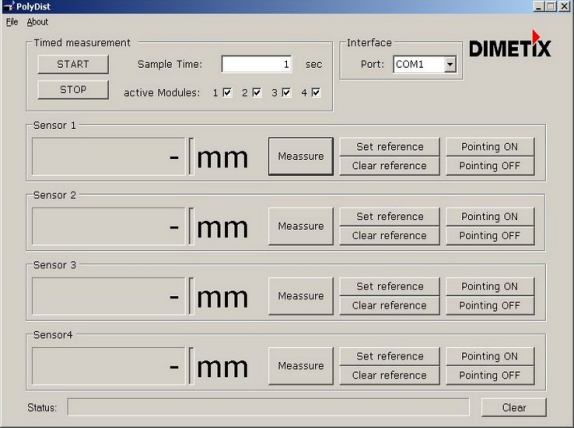

Hasil pengukuran juga dapat ditampilkan pada PC melalui sistem PolyDist sehingga proses pemindahan dapat dipantau secara lebih mudah.
Keunggulan Sensor Jarak Laser Dimetix
Sensor Jarak Laser Dimetix menawarkan berbagai fitur untuk mendukung aplikasi positioning dan monitoring struktur besar, antara lain:
- Akurasi pengukuran hingga ±1 mm pada model tertentu.
- Pengukuran dilakukan secara contactless.
- Jangkauan hingga sekitar 100 meter pada permukaan alami.
- Jangkauan hingga 500 meter menggunakan reflective foil.
- Sinar laser terlihat sehingga memudahkan instalasi dan penyelarasan.
- Konfigurasi sensor dapat dilakukan menggunakan software yang tersedia.
- Rentang suhu operasi hingga -40°C hingga +60°C pada model tertentu.
- Sistem PolyDist dapat menggunakan hingga 4 sensor Dimetix.
- Data proses pemindahan dapat ditampilkan melalui PC.
- Pengoperasian minim perawatan karena sensor tidak menggunakan komponen bergerak.
Memastikan Pergerakan Struktur Tetap Sinkron
Dalam pemindahan jembatan, keseragaman pergerakan antara beberapa titik menjadi faktor penting. Apabila salah satu bagian bergerak lebih cepat atau lebih jauh dibandingkan bagian lainnya, posisi struktur dapat menyimpang dari jalur pemindahan yang telah direncanakan.
Dengan menggunakan beberapa sensor jarak laser, perubahan jarak pada setiap titik dapat dipantau secara bersamaan. Informasi tersebut membantu engineer mengontrol proses agar setiap silinder hidrolik dapat bekerja sesuai jarak yang ditentukan.
Pendekatan ini memungkinkan proses pemindahan dilakukan dengan kontrol posisi yang lebih baik, terutama ketika struktur harus ditempatkan pada posisi baru dengan toleransi yang sempit.
Interface Sensor Laser Dimetix
Sensor Dimetix menyediakan berbagai interface yang dapat digunakan untuk integrasi dengan sistem pengukuran, kontrol, dan otomasi. Beberapa interface yang tersedia meliputi:
- SSI
- RS-422/485
- RS-232
- 2 digital outputs
- PROFINET (opsional)
- EtherNet/IP (opsional)
- EtherCAT (opsional)
Dukungan berbagai interface memberikan fleksibilitas dalam mengintegrasikan sensor dengan PLC, PC, sistem monitoring, maupun perangkat otomasi lainnya.
Aplikasi Sensor Laser untuk Struktur Besar
Teknologi pengukuran jarak Dimetix dapat digunakan untuk berbagai aplikasi positioning dan monitoring, seperti:
- Pemindahan jembatan
- Monitoring pergerakan jembatan
- Reposisi bangunan
- Pengukuran posisi struktur besar
- Monitoring struktur konstruksi
- Pengendalian silinder hidrolik
- Monitoring pergerakan multi-titik
- Pengukuran deformasi atau perubahan posisi
- Aplikasi geodesi dan konstruksi
- Sistem positioning berbasis PC atau PLC
Manfaat Sistem PolyDist
Penggunaan PolyDist bersama Sensor Jarak Laser Dimetix memberikan solusi terintegrasi untuk proses pemindahan struktur besar. Sistem dapat memantau beberapa titik secara bersamaan dan menampilkan proses pengukuran pada PC.
Dengan hingga empat sensor Dimetix dalam konfigurasi standar, engineer dapat memperoleh informasi posisi dari beberapa titik selama proses berlangsung. Hal ini membantu menjaga pergerakan struktur tetap terkendali dan sesuai dengan jarak yang direncanakan.
Selain itu, teknologi pengukuran tanpa kontak membantu sensor tetap berada di luar area pergerakan utama sehingga mendukung proses monitoring yang lebih praktis.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Pilihan Model Sensor Jarak Laser Dimetix
Dimetix menyediakan beberapa model sensor dengan karakteristik akurasi, jangkauan, kecepatan pengukuran, dan temperatur operasi yang berbeda.
Seri DPE, DEN, dan DEH
| Model | Akurasi | Jangkauan Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
Seri DAE, DAN, dan DBN
| Model | Akurasi | Jangkauan Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Monitoring Pergerakan Struktur Besar menawarkan solusi presisi untuk aplikasi pemindahan dan positioning bangunan maupun jembatan. Dengan pengukuran tanpa kontak, akurasi hingga ±1 mm, serta kemampuan melakukan monitoring pada beberapa titik, sensor dapat membantu engineer mengontrol proses pemindahan struktur secara lebih akurat.
Melalui sistem PolyDist, hingga empat sensor Dimetix dapat digunakan untuk memantau pergerakan beberapa titik secara kontinu dan menampilkan hasil pengukuran melalui PC. Solusi ini sangat sesuai untuk proyek konstruksi dan geodesi yang membutuhkan kontrol posisi, sinkronisasi pergerakan, serta monitoring struktur besar dengan toleransi yang ketat.
