Sensor Jarak Laser Dimetix untuk Monitoring Formasi Batuan di Atas Jalur Kereta Api
Sensor Jarak Laser Dimetix merupakan solusi pengukuran jarak presisi yang dapat digunakan untuk monitoring formasi batuan di atas jalur kereta api, aktivitas debris flow, dan pergerakan material batuan di area rawan longsor. Teknologi pengukuran laser memungkinkan perubahan jarak terhadap objek dipantau secara otomatis tanpa kontak langsung.
Dalam lingkungan geodesi dan konstruksi, pemantauan pergerakan batuan sangat penting, terutama ketika material longsoran atau debris flow berpotensi mengubah kondisi aliran sungai, menghambat jalur air, atau mengancam infrastruktur di sekitarnya. Sensor Jarak Laser Dimetix dapat menjadi bagian dari sistem monitoring yang memberikan peringatan ketika terjadi perubahan jarak yang signifikan.
Aplikasi Sensor Laser untuk Monitoring Formasi Batuan
Pada salah satu penerapannya, Dimetix Laser Sensors digunakan oleh konsultan teknik untuk memantau aktivitas debris flow yang dapat menyebabkan aliran sungai pegunungan terbendung. Kondisi tersebut berpotensi meningkatkan muka air dan menyebabkan banjir yang dapat berdampak pada jalur kereta api.

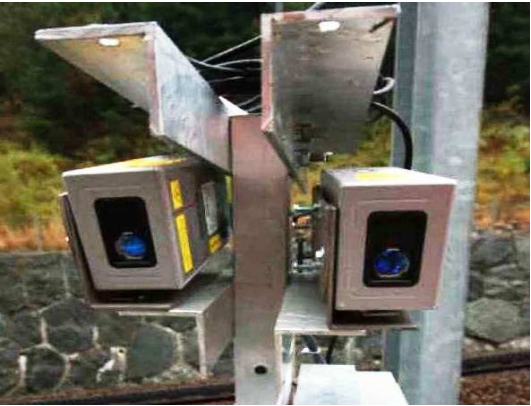

Dua sensor laser digunakan untuk melakukan pengukuran pada jarak sekitar 25 meter. Apabila sistem mendeteksi jarak yang jauh lebih pendek dari kondisi normal atau terjadi kesalahan pengukuran, peringatan akan dikirimkan melalui data logger yang dilengkapi komunikasi GSM.
Sensor laser tersebut menjadi bagian dari sistem monitoring yang lebih luas untuk mengawasi aktivitas longsoran dan saluran debris flow. Sistem juga dapat dilengkapi dengan perangkat lain, seperti webcam dan sensor pengukuran tambahan.
Sistem Monitoring Pergerakan Batuan Secara Otomatis
Sistem monitoring menggunakan sensor laser dapat melakukan pengukuran secara berkala dengan interval lima menit. Data yang diperoleh digunakan untuk mengetahui perubahan jarak antara sensor dan objek yang dipantau.
Jika perubahan jarak melewati kondisi yang telah ditentukan, sistem dapat memberikan peringatan sehingga tindakan lebih lanjut dapat dilakukan. Pendekatan ini membantu mengubah pengawasan yang sebelumnya bergantung pada pemeriksaan manual menjadi monitoring otomatis dan berkelanjutan.
Pada aplikasi tersebut, sistem telah dipasang sejak Oktober 2010 dan dirancang untuk beroperasi secara kontinu. Catu daya utama menggunakan listrik, sementara panel surya dan baterai isi ulang disediakan untuk membantu menjaga kontinuitas sistem.
Monitoring Boulder dan Area Permafrost

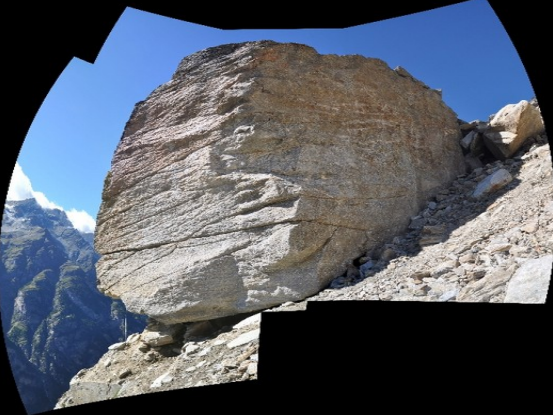

Selain memantau aktivitas debris flow, dua sensor laser baru juga digunakan untuk memantau blok batuan berukuran sekitar 750 m³ yang berada di tepi area permafrost yang mencair.
Pergerakan blok batuan ke arah lembah dapat menjadi perhatian karena lokasinya berpotensi mengancam area permukiman. Sensor Dimetix digunakan bersama data logger dan berbagai probe pengukuran lainnya, termasuk sensor jarak dan sensor pengukuran sudut.
Kombinasi beberapa jenis sensor memungkinkan sistem memperoleh informasi yang lebih lengkap mengenai perubahan posisi dan kondisi objek yang dipantau.
Keunggulan Sensor Jarak Laser Dimetix
Sensor Jarak Laser Dimetix dirancang untuk aplikasi yang membutuhkan pengukuran presisi dan pengoperasian yang andal di lingkungan yang menantang. Beberapa keunggulan yang mendukung aplikasi monitoring formasi batuan antara lain:
- Akurasi hingga ±1 mm pada model tertentu.
- Repeatability hingga ±0,3 mm pada spesifikasi aplikasi tertentu.
- Jangkauan pengukuran hingga sekitar 100 meter pada permukaan alami.
- Jangkauan hingga 500 meter menggunakan reflective foil.
- Sinar laser yang terlihat untuk membantu instalasi dan penyelarasan sensor.
- Konfigurasi mudah menggunakan perangkat lunak yang tersedia.
- Rentang suhu operasi hingga -40°C hingga +60°C pada model tertentu.
- Pengoperasian tanpa perawatan rutin karena tidak menggunakan komponen bergerak.
- Mendukung integrasi dengan sistem data logger, PLC, PC, dan otomasi.
- Perlindungan perangkat IP65.
Pengukuran Jarak Tanpa Kontak
Salah satu keunggulan utama teknologi Dimetix adalah kemampuan melakukan pengukuran jarak tanpa kontak. Sensor ditempatkan pada lokasi yang sesuai dan diarahkan ke objek target, seperti permukaan batuan atau struktur yang ingin dipantau.
Metode ini memungkinkan perubahan jarak diamati tanpa memasang perangkat mekanis langsung pada objek. Untuk area dengan kondisi medan yang sulit, pendekatan pengukuran tanpa kontak dapat membantu membuat sistem monitoring lebih praktis.
Dalam aplikasi monitoring batuan, perubahan jarak dapat digunakan sebagai indikator adanya perubahan posisi objek terhadap sensor. Data tersebut kemudian dapat diproses oleh sistem monitoring untuk menghasilkan peringatan ketika nilai pengukuran mencapai kondisi tertentu.
Integrasi Sensor dengan Data Logger dan Sistem Alarm
Sensor laser Dimetix dapat digunakan sebagai bagian dari sistem monitoring yang terhubung dengan data logger. Pada aplikasi ini, data hasil pengukuran dapat dicatat secara berkala dan dikirimkan melalui sistem komunikasi GSM.
Integrasi tersebut memungkinkan sistem memberikan alert atau peringatan otomatis ketika terjadi perubahan jarak yang signifikan maupun kesalahan pengukuran. Sistem juga dapat dikombinasikan dengan perangkat monitoring lain, seperti webcam dan sensor sudut, untuk memperoleh informasi tambahan mengenai kondisi area.
Interface Sensor Jarak Laser Dimetix
Sensor Dimetix menyediakan berbagai pilihan interface yang mendukung integrasi dengan sistem pengukuran dan otomasi. Interface yang tersedia meliputi:
- SSI
- RS-422/485
- RS-232
- 2 digital outputs
- PROFINET (opsional)
- EtherNet/IP (opsional)
- EtherCAT (opsional)
Pilihan interface tersebut memberikan fleksibilitas dalam menghubungkan sensor dengan PLC, PC, data logger, maupun sistem monitoring industri.
Aplikasi Monitoring Sensor Laser Dimetix
Dengan kemampuan pengukuran jarak yang presisi dan pengoperasian tanpa kontak, sensor Dimetix dapat digunakan untuk berbagai kebutuhan monitoring, seperti:
- Monitoring formasi batuan
- Monitoring pergerakan boulder
- Pemantauan aktivitas debris flow
- Monitoring area rawan longsor
- Monitoring lereng dan struktur
- Pemantauan area permafrost
- Monitoring infrastruktur jalur kereta api
- Pengukuran perubahan posisi objek
- Monitoring geodesi dan konstruksi
- Sistem peringatan berbasis data logger
Manfaat Monitoring Formasi Batuan dengan Sensor Laser
Penggunaan Sensor Jarak Laser Dimetix untuk monitoring formasi batuan memberikan beberapa manfaat dalam sistem pemantauan. Pengukuran dapat dilakukan secara berkala dan otomatis sehingga perubahan posisi objek dapat diketahui tanpa harus melakukan pemeriksaan secara manual setiap saat.
Data pengukuran juga dapat diintegrasikan dengan data logger dan perangkat monitoring lainnya. Dengan demikian, sistem dapat digunakan untuk memantau kondisi area secara berkelanjutan dan memberikan peringatan ketika parameter yang telah ditentukan mengalami perubahan.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Pilihan Model Sensor Jarak Laser Dimetix
Dimetix menyediakan beberapa tipe sensor dengan karakteristik yang berbeda. Pemilihan model dapat disesuaikan dengan kebutuhan akurasi, jangkauan, kecepatan pengukuran, dan kondisi temperatur lingkungan.
Seri DPE, DEN, dan DEH
| Model | Akurasi | Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
Seri DAE, DAN, dan DBN
| Model | Akurasi | Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Monitoring Formasi Batuan di Atas Jalur Kereta Api merupakan solusi pengukuran presisi untuk aplikasi geodesi, konstruksi, dan monitoring lingkungan. Teknologi pengukuran tanpa kontak memungkinkan perubahan jarak terhadap batuan, boulder, atau objek lainnya dipantau secara otomatis.
Dengan akurasi hingga ±1 mm, repeatability hingga ±0,3 mm pada model tertentu, jangkauan hingga 100 meter pada permukaan alami, serta hingga 500 meter menggunakan reflective foil, sensor Dimetix dapat digunakan untuk berbagai kebutuhan monitoring jarak.
Kemampuan integrasi dengan data logger, PLC, PC, dan sistem komunikasi juga memungkinkan sensor menjadi bagian dari sistem monitoring otomatis. Dengan kombinasi sensor laser dan perangkat pengukuran lainnya, pemantauan formasi batuan, debris flow, dan perubahan posisi objek dapat dilakukan secara lebih terstruktur dan berkelanjutan.
