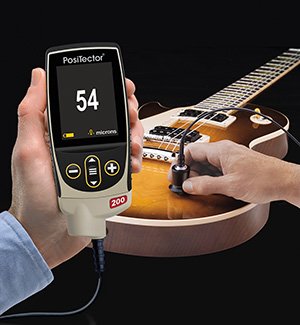

Coating thickness gage yang menggunakan teknologi ultrasonik semakin banyak digunakan untuk mengukur ketebalan coating pada kayu dan produk berbahan kayu. Teknologi ini dapat menjadi alternatif atau menggantikan metode destruktif yang sebelumnya banyak digunakan.
Coating pada kayu memiliki berbagai fungsi, mulai dari melindungi, waterproofing, memperbaiki tampilan, hingga meningkatkan daya tahan permukaan. Beberapa coating dirancang untuk menutup dan mengisi pori-pori kayu, sedangkan penetrating finish meresap ke dalam kayu kemudian mengeras sehingga membentuk lapisan perlindungan yang kuat dan tidak mudah mengelupas.
Mengapa Ketebalan Coating Perlu Diukur?
Coating akan memberikan performa terbaik apabila diaplikasikan dalam rentang ketebalan yang sesuai dengan rekomendasi produsen. Ketebalan yang terlalu tipis dapat mengurangi perlindungan, sedangkan coating yang terlalu tebal dapat menyebabkan berbagai masalah seperti retak atau kegagalan finishing.
Sebagai contoh:
- Conversion varnish umumnya tidak boleh melebihi 5 mil dry film thickness untuk mengurangi risiko cracking dan kegagalan finishing.
- Nitrocellulose lacquer biasanya perlu dijaga di bawah 3 mil.
- Ketebalan yang konsisten sangat penting pada aplikasi lacquer base coat dan crack coat untuk menghasilkan efek crackle finishing yang diinginkan.
- Pada Medium Density Fiberboard (MDF), ketebalan powder coating umumnya berada pada kisaran 3–9 mil.
- Spesifikasi pabrik sering menetapkan toleransi sekitar ±1 mil.
Perbedaan ketebalan coating yang kecil sering kali sulit diketahui hanya dengan inspeksi visual. Karena itu, pengukuran menggunakan instrumen sangat penting untuk memastikan kualitas finishing.
Manfaat Pengukuran Ketebalan Coating
Pengukuran ketebalan coating secara rutin memberikan beberapa manfaat, antara lain:
- Mengurangi rework akibat ketebalan coating yang tidak sesuai.
- Memastikan teknik aplikasi operator sesuai dengan rekomendasi produsen.
- Menghindari penggunaan coating secara berlebihan.
- Meningkatkan efisiensi penggunaan material.
- Mengurangi cacat finishing.
- Mengurangi customer return akibat masalah kualitas coating.
- Memastikan produk memenuhi spesifikasi ketebalan yang ditetapkan.
Metode Konvensional untuk Mengukur Coating pada Kayu
Pada substrat logam, pengukuran ketebalan coating sudah umum dilakukan. Magnetic thickness gage digunakan pada baja karbon, sedangkan eddy current gage dapat digunakan pada logam non-ferrous seperti aluminium dan tembaga.
Namun, metode tersebut tidak dapat digunakan secara langsung untuk mengukur coating pada kayu. Beberapa metode alternatif yang sebelumnya digunakan meliputi:
1. Optical Cross-Sectioning
Bagian benda kerja dipotong dan penampang coating diamati menggunakan mikroskop.
2. Height Measurement
Ketebalan diukur dengan membandingkan kondisi benda kerja sebelum dan sesudah coating menggunakan micrometer.
3. Gravimetric Method
Massa dan luas coating diukur kemudian digunakan untuk menghitung ketebalan berdasarkan densitas material.
4. Wet Film Thickness Measurement
Ketebalan wet film diukur saat coating masih basah, kemudian dry film thickness diperkirakan berdasarkan volume solids.
5. Substitution Method
Sebuah steel coupon ditempatkan di samping produk kayu dan dilapisi secara bersamaan. Ketebalan coating pada coupon kemudian digunakan sebagai representasi ketebalan coating pada produk.
Metode-metode tersebut memiliki beberapa keterbatasan. Prosesnya dapat memakan waktu, membutuhkan keterampilan operator, dan hasilnya dapat dipengaruhi oleh interpretasi maupun kesalahan pengukuran.
Metode destruktif juga kurang praktis bagi aplikator karena sebagian produk harus dipotong atau dibuang untuk mendapatkan sampel pengujian. Untuk memperoleh sampel yang representatif secara statistik, sejumlah produk dalam satu lot bahkan mungkin harus dikorbankan.
Dengan berkembangnya teknologi ultrasonik, semakin banyak perusahaan mulai beralih ke inspeksi non-destruktif.
Terobosan Teknologi Ultrasonik
Teknologi ultrasonik telah lama digunakan dalam berbagai aplikasi inspeksi. Metode ini memanfaatkan energi suara berfrekuensi tinggi untuk melakukan pemeriksaan dan pengukuran.
Ultrasonic testing dapat digunakan untuk:
- Mendeteksi dan mengevaluasi cacat.
- Mengukur dimensi.
- Mengukur ketebalan material.
- Melakukan karakterisasi material.
- Melakukan inspeksi tanpa merusak benda kerja.
Salah satu aplikasi ultrasonik yang paling umum adalah pengukuran ketebalan dinding (wall thickness). Ultrasonic wall-thickness gage memungkinkan pengukuran ketebalan secara cepat tanpa harus mengakses kedua sisi benda kerja.
Namun, untuk pengukuran ketebalan coating, ultrasonic wall-thickness gage konvensional tidak selalu ideal. Sensitivitasnya sering kali tidak cukup untuk mengukur lapisan tipis seperti:
- Acrylic filler
- Factory primer
- Lacquer
- UV finish
- Powder coating
- Berbagai jenis coating dan finishing lainnya yang diaplikasikan pada kayu.
Karena itu, diperlukan ultrasonic coating thickness gage yang dirancang khusus untuk mengukur lapisan coating, bukan sekadar ultrasonic wall-thickness gage.

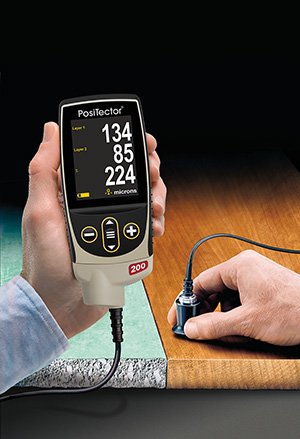

Instrumen hand-held ultrasonic coating thickness gage pertama yang dirancang khusus untuk mengukur ketebalan coating mulai tersedia di pasaran sekitar 14 tahun lalu dan kini telah berkembang hingga generasi keempat. Instrumen ini menggunakan single-element transducer serta teknik pemrosesan numerik canggih untuk menyaring dan meningkatkan kualitas sinyal echo yang telah didigitalkan.
Saat ini, ultrasonic coating thickness gage genggam telah berkembang menjadi alat yang mudah digunakan, terjangkau, andal, dan praktis untuk kebutuhan inspeksi coating.
Teknik Pengukuran Ultrasonik

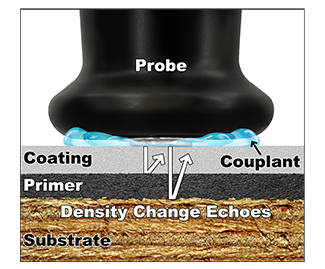

Pengujian ultrasonik bekerja dengan mengirimkan getaran ultrasonik ke dalam lapisan coating menggunakan probe atau transducer. Untuk membantu penghantaran energi ultrasonik antara probe dan permukaan coating, digunakan couplant yang diaplikasikan pada permukaan benda kerja.
Getaran ultrasonik kemudian merambat melalui lapisan coating hingga mencapai material yang memiliki sifat mekanis berbeda. Material tersebut biasanya berupa substrat, tetapi dapat juga berupa lapisan coating lain pada sistem multilayer.
Ketika gelombang mencapai batas antara dua material yang berbeda, sebagian energi getaran akan dipantulkan kembali menuju transducer. Sementara itu, sebagian energi lainnya terus merambat melewati interface dan dapat mengalami pantulan berikutnya ketika mencapai batas material lainnya.
Dengan menganalisis waktu tempuh dan pantulan gelombang ultrasonik, instrumen dapat menentukan ketebalan lapisan coating secara non-destruktif.
Prinsip Sederhana
Transducer → Couplant → Coating → Interface → Pantulan Echo → Transducer
Sinyal echo yang diterima kemudian diproses oleh instrumen untuk menghitung ketebalan coating. Teknologi ini memungkinkan pengukuran pada kayu dan material non-logam lainnya tanpa harus memotong atau merusak produk.

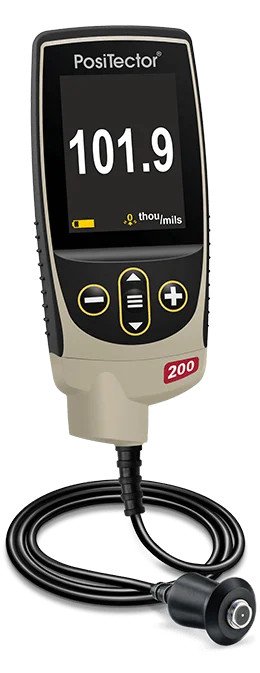

Rekomendasi alat pengukur ketebalan coating: PosiTector 200
Alat pengukur ketebalan lapisan ultrasonik (Ultrasonic Coating Thickness Gage) PosiTector 200. Perangkat canggih untuk mengukur ketebalan lapisan secara non-destruktif pada berbagai substrat non-logam seperti kayu, beton, plastik, dan lainnya, dengan kemampuan pengukuran multi-lapisan pada model Advanced.
Kesimpulan
Pengukuran ketebalan coating pada kayu dan produk berbahan kayu sangat penting untuk memastikan kualitas, ketahanan, efisiensi material, dan kesesuaian dengan spesifikasi pabrikan. Metode konvensional seperti cross-sectioning, micrometer, gravimetric, dan pengukuran wet film memiliki keterbatasan karena dapat bersifat destruktif, membutuhkan waktu, serta dipengaruhi oleh operator.
Penggunaan ultrasonic coating thickness gage memberikan solusi pengukuran yang non-destruktif, cepat, praktis, dan dapat diulang tanpa merusak produk. Prinsipnya menggunakan gelombang ultrasonik yang dipancarkan melalui coating dan mengukur pantulan gelombang dari batas antar material untuk menentukan ketebalan coating.
Akurasi pengukuran dipengaruhi oleh kecepatan suara material, karakteristik coating, serta kondisi permukaan dan porositas kayu. Dengan penggunaan alat yang tepat dan prosedur pengukuran yang konsisten, ultrasonic coating thickness gage dapat menjadi metode efektif untuk quality control, inspeksi produksi, mengurangi rework, dan memastikan ketebalan coating sesuai spesifikasi.
