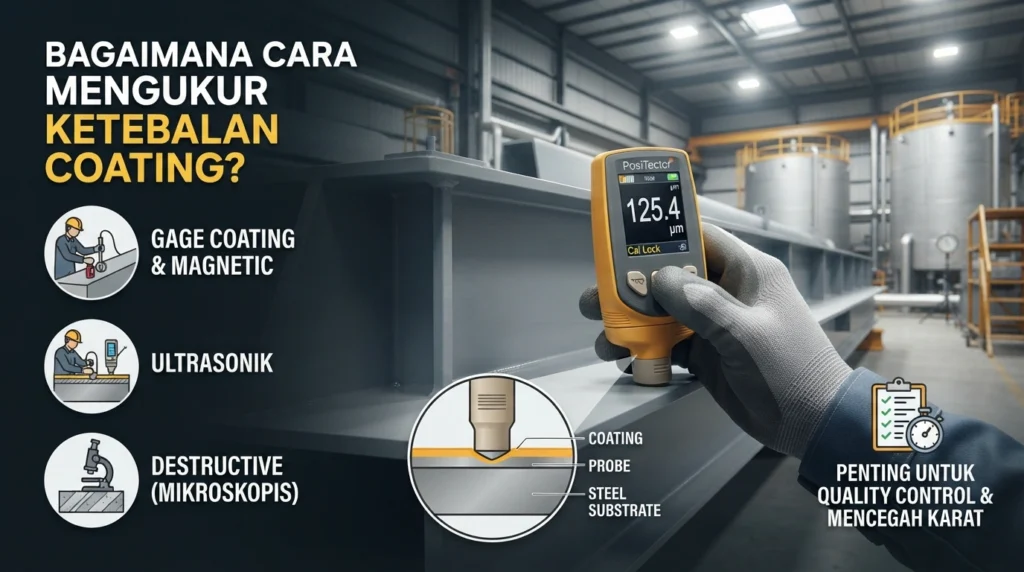

Ketebalan coating merupakan salah satu parameter penting yang berpengaruh terhadap kualitas produk, pengendalian proses, dan biaya produksi. Pengukuran ketebalan film dapat dilakukan menggunakan berbagai jenis instrumen. Oleh karena itu, memahami metode pengukuran yang tersedia serta cara penggunaan alat sangat penting dalam setiap proses aplikasi coating.
Pemilihan metode pengukuran yang paling sesuai bergantung pada beberapa faktor, seperti jenis coating, material substrat, rentang ketebalan coating, ukuran dan bentuk benda kerja, serta biaya peralatan.
Untuk dry film coating (coating yang telah mengering atau curing), metode pengukuran yang umum digunakan meliputi:
- Magnetic – untuk coating non-magnetik pada substrat ferrous seperti baja.
- Eddy Current – untuk coating non-konduktif pada substrat non-ferrous seperti aluminium.
- Ultrasonic – menggunakan gelombang ultrasonik untuk mengukur ketebalan coating.
- Micrometer – mengukur ketebalan secara mekanis.
- Cross-Sectioning – metode destruktif dengan membuat penampang pada coating.
- Gravimetric (Mass) – menentukan ketebalan berdasarkan massa coating.
Selain metode dry film, tersedia pula metode untuk mengukur wet film thickness (WFT) pada cat atau powder coating sebelum lapisan mengalami curing.
Apa Itu Magnetic Paint Thickness Gage?
Magnetic paint thickness gage digunakan untuk mengukur secara non-destructive ketebalan coating non-magnetik yang diaplikasikan pada substrat ferrous, seperti besi dan baja. Pengukuran dengan magnetic gage umumnya dilakukan menggunakan salah satu dari dua prinsip, yaitu magnetic pull-off atau magnetic/electromagnetic induction.
Apa Itu Magnetic Pull-Off Paint Thickness Gage?
Magnetic pull-off paint thickness gage menggunakan magnet permanen, pegas yang telah dikalibrasi, dan skala pengukuran. Gaya tarik antara magnet dan substrat baja menyebabkan magnet tertarik menuju permukaan logam.
Semakin tebal coating yang berada di antara magnet dan substrat baja, semakin mudah magnet ditarik menjauh dari permukaan. Ketebalan coating kemudian ditentukan berdasarkan gaya pull-off yang diperlukan untuk melepaskan magnet dari permukaan.
Dengan demikian:
- Coating lebih tipis → gaya tarik magnet lebih kuat
- Coating lebih tebal → gaya tarik magnet lebih lemah
Hasil pengukuran magnetic thickness gage dapat dipengaruhi oleh beberapa faktor, termasuk surface roughness, kelengkungan permukaan, ketebalan substrat, dan komposisi atau jenis alloy logam.
Magnetic pull-off gage memiliki beberapa keunggulan, yaitu kuat, sederhana, ekonomis, portabel, dan umumnya tidak memerlukan calibration adjustment yang rumit. Alat ini menjadi pilihan ekonomis ketika kebutuhan quality control hanya memerlukan beberapa titik pengukuran selama proses produksi.

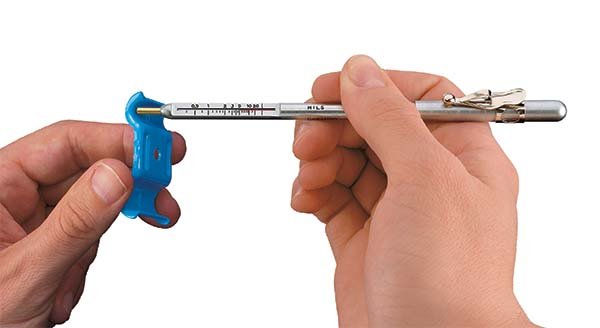

Magnetic pull-off paint thickness gage umumnya tersedia dalam bentuk pencil-type atau rollback dial model. Model pencil-type, seperti PosiPen, menggunakan magnet yang dipasang pada pegas heliks dan bekerja secara tegak lurus terhadap permukaan coating.
Sebagian besar pencil-type coating thickness gage memiliki magnet berukuran relatif besar dan dirancang untuk bekerja pada satu atau dua posisi tertentu guna mengurangi pengaruh gravitasi. Tersedia pula versi yang lebih presisi dengan magnet kecil untuk melakukan pengukuran pada permukaan kecil, panas, atau sulit dijangkau.
Beberapa model dilengkapi triple indicator yang memungkinkan pengukuran dilakukan dengan posisi alat mengarah ke bawah, ke atas, maupun horizontal, dengan toleransi sekitar ±10%.

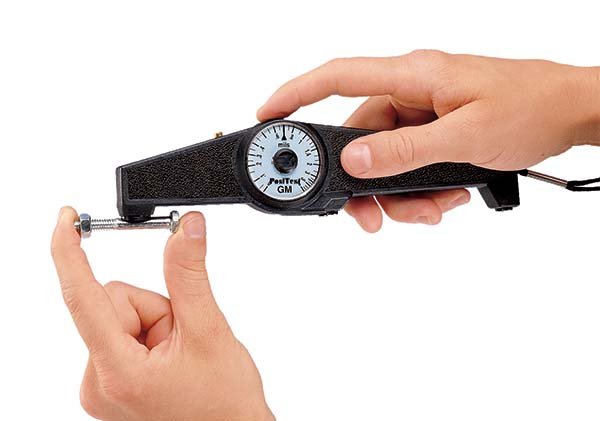

Model rollback dial, seperti PosiTest, merupakan salah satu jenis magnetic pull-off gage yang paling umum digunakan untuk mengukur ketebalan coating pada substrat ferrous.
Alat ini menggunakan magnet yang terpasang pada salah satu ujung lengan berimbang (balanced arm) dan terhubung dengan pegas rambut yang telah dikalibrasi (calibrated hairspring). Dengan memutar dial menggunakan jari, gaya pegas terhadap magnet meningkat hingga magnet terlepas dari permukaan coating.
Ketebalan coating ditentukan berdasarkan gaya yang diperlukan untuk menarik magnet dari permukaan. Semakin tebal coating, semakin kecil gaya tarik magnet terhadap substrat baja sehingga magnet lebih mudah terlepas.
Keunggulan rollback dial gage antara lain:
- Mudah digunakan dan tidak memerlukan sumber listrik.
- Memiliki balanced arm, sehingga dapat digunakan pada berbagai posisi tanpa dipengaruhi gravitasi secara signifikan.
- Cocok untuk pengukuran coating pada berbagai orientasi permukaan.
- Aman digunakan di lingkungan berpotensi eksplosif karena tidak menggunakan komponen elektronik.
- Banyak digunakan oleh kontraktor pengecatan, inspector, dan usaha powder coating skala kecil.
- Memiliki toleransi pengukuran tipikal sekitar ±5%.
Karena konstruksinya sederhana, tangguh, dan portabel, rollback dial magnetic pull-off gage menjadi pilihan praktis untuk pengukuran ketebalan coating non-magnetik pada baja dan besi di lapangan maupun lingkungan produksi.
Apa Itu Magnetic dan Electromagnetic Induction Paint Thickness Gage?
Magnetic induction paint thickness gage menggunakan magnet permanen sebagai sumber medan magnet. Untuk mendeteksi kepadatan fluks magnet pada kutub magnet digunakan sensor seperti Hall-effect generator atau magneto-resistor.
Sementara itu, electromagnetic induction paint thickness gage menggunakan medan magnet bolak-balik (alternating magnetic field). Alat ini menggunakan batang ferromagnetik lunak yang dililit dengan kumparan kawat halus untuk menghasilkan medan magnet. Kumparan kedua kemudian digunakan untuk mendeteksi perubahan fluks magnet.
Kedua jenis electronic paint thickness gage tersebut bekerja dengan mendeteksi perubahan kepadatan fluks magnet pada permukaan probe ketika probe mendekati substrat baja.
Besarnya kepadatan fluks magnet pada permukaan probe berkaitan langsung dengan jarak antara probe dan substrat baja. Karena lapisan coating berada di antara probe dan substrat, jarak tersebut dapat digunakan untuk menentukan ketebalan coating.
Secara sederhana:
Probe → Coating → Substrat Baja
Semakin tebal coating, semakin jauh probe dari substrat baja dan semakin besar perubahan sinyal magnetik yang terdeteksi. Sistem elektronik pada alat kemudian mengolah perubahan tersebut menjadi nilai ketebalan coating yang ditampilkan pada layar.

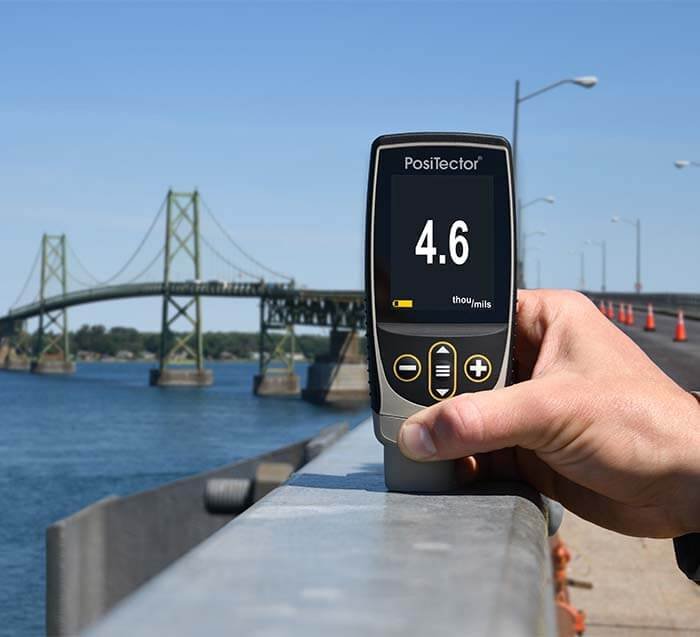

Electronic magnetic thickness gage, seperti PosiTector 6000 F Series dan PosiTest DFT Ferrous, tersedia dalam berbagai bentuk dan ukuran. Alat ini umumnya menggunakan constant-pressure probe untuk menghasilkan pembacaan yang konsisten dan mengurangi pengaruh perbedaan operator.
Hasil pengukuran ketebalan coating dalam satuan mil biasanya ditampilkan pada layar LCD. Beberapa coating thickness gage juga memiliki fitur untuk:
- Menyimpan hasil pengukuran.
- Melakukan analisis data secara langsung.
- Menghitung nilai statistik hasil pengukuran.
- Mengirim atau mencetak data ke komputer maupun printer.
Toleransi pengukuran tipikal sekitar ±1%. Untuk memperoleh hasil yang akurat, petunjuk penggunaan dari produsen harus diikuti dengan cermat.
Standar yang berkaitan dengan metode pengukuran ini antara lain ASTM D1186, ASTM D7091-05, ISO 2178, dan ISO 2808.
Apa Itu Eddy Current Paint Thickness Gage?
Metode eddy current digunakan untuk mengukur secara non-destructive ketebalan coating non-konduktif pada substrat logam non-ferrous, seperti aluminium, tembaga, dan logam non-magnetik lainnya.
Prinsip kerjanya menggunakan kumparan kawat halus yang dialiri arus bolak-balik berfrekuensi tinggi, biasanya di atas 1 MHz, untuk menghasilkan medan magnet bolak-balik pada permukaan probe.
Ketika probe mendekati permukaan logam konduktif, medan magnet tersebut menghasilkan eddy currents (arus pusar) pada permukaan substrat. Besarnya arus pusar dipengaruhi oleh karakteristik substrat serta jarak antara probe dan substrat. Karena coating berada di antara probe dan substrat, jarak tersebut berkaitan dengan ketebalan coating.
Arus pusar menghasilkan medan elektromagnetik yang berlawanan dengan medan awal. Perubahan medan tersebut kemudian dideteksi oleh kumparan pembangkit atau kumparan kedua yang berdekatan. Sistem elektronik mengolah perubahan sinyal tersebut menjadi nilai ketebalan coating.
Karakteristik Eddy Current Thickness Gage
Eddy current coating thickness gage, seperti PosiTector 6000 N Series, memiliki bentuk dan cara pengoperasian yang mirip dengan electronic magnetic thickness gage.
Alat ini digunakan untuk mengukur ketebalan cat dan coating pada berbagai logam non-ferrous. Umumnya dilengkapi constant-pressure probe dan LCD untuk menampilkan hasil pengukuran.
Fitur yang tersedia pada beberapa model meliputi:
- Penyimpanan hasil pengukuran.
- Analisis data secara langsung.
- Statistical measurement.
- Output data ke komputer atau printer.
- Pengukuran non-destructive.
Toleransi tipikal sekitar ±1%.
Hasil pengukuran eddy current dapat dipengaruhi oleh beberapa faktor, antara lain:
- Surface roughness
- Kelengkungan permukaan
- Ketebalan substrat
- Jenis logam substrat
- Jarak pengukuran dari tepi benda kerja
Standar yang berkaitan dengan metode ini antara lain ASTM B244, ASTM D1400, ASTM D7091, dan ISO 2360.
Coating Thickness Gage dengan Dual Technology
Saat ini banyak paint thickness meter yang menggabungkan teknologi magnetic induction dan eddy current dalam satu alat, seperti PosiTector 6000 FN dan PosiTest DFT Combo.
Instrumen kombinasi ini memudahkan pengukuran berbagai jenis coating pada substrat logam. Beberapa model bahkan dapat secara otomatis memilih prinsip pengukuran yang sesuai berdasarkan jenis substrat yang dideteksi.
Contohnya:
Substrat Ferrous → Magnetic Induction
Substrat Non-Ferrous → Eddy Current
Teknologi dual-function ini banyak digunakan oleh kontraktor pengecatan, coating inspector, manufaktur, dan aplikator powder coating karena memungkinkan satu alat digunakan untuk berbagai jenis material.
Apa Itu Ultrasonic Paint Thickness Gage?
Ultrasonic paint thickness gage menggunakan teknik ultrasonic pulse-echo untuk mengukur ketebalan coating secara non-destructive, khususnya pada substrat non-logam seperti plastik, kayu, fiberglass, dan material lainnya.
Berbeda dengan magnetic dan eddy current yang bergantung pada sifat elektromagnetik substrat, metode ultrasonik menggunakan gelombang suara berfrekuensi tinggi yang dipancarkan melalui coating. Pantulan gelombang dari berbagai interface material digunakan untuk menentukan ketebalan lapisan.
Metode ini sangat berguna ketika coating diaplikasikan pada substrat yang tidak dapat diukur secara efektif menggunakan metode magnetik atau eddy current.
Bagaimana Micrometer Digunakan untuk Mengukur Ketebalan Coating?
Micrometer dapat digunakan untuk memeriksa ketebalan coating. Keunggulannya adalah dapat mengukur hampir semua kombinasi coating dan substrat. Namun, metode ini memiliki keterbatasan karena membutuhkan akses ke substrat tanpa coating dan harus dapat menyentuh kedua sisi benda kerja.
Selain itu, micrometer sering kali kurang sensitif untuk mengukur coating yang sangat tipis.
Pengukuran dilakukan dalam dua tahap:
- Mengukur ketebalan benda kerja dengan coating.
- Mengukur ketebalan substrat tanpa coating.
Selisih kedua pengukuran tersebut merupakan ketebalan coating. Pada permukaan yang kasar, micrometer mengukur ketebalan coating dari puncak tertinggi permukaan substrat.
Apa Saja Metode Destruktif untuk Mengukur Ketebalan Coating?
Salah satu metode destruktif dilakukan dengan membuat penampang (cross-section) pada benda kerja yang telah dilapisi, kemudian mengukur ketebalan film menggunakan mikroskop.
Metode cross-section lainnya menggunakan mikroskop berskala untuk mengamati potongan geometris pada dry film coating. Alat pemotong khusus digunakan untuk membuat alur berbentuk V (V-groove) yang presisi menembus coating hingga ke substrat. Beberapa alat dilengkapi cutting tip dan illuminated scaled magnifier.
Meskipun prinsip metode ini sederhana, terdapat beberapa sumber kesalahan pengukuran. Persiapan sampel membutuhkan keterampilan, begitu pula interpretasi hasilnya. Penyesuaian reticle mikroskop terhadap batas antara coating dan substrat yang tidak rata atau kurang jelas dapat menyebabkan ketidakakuratan, terutama ketika pengukuran dilakukan oleh operator yang berbeda.
Metode ini biasanya digunakan ketika metode non-destructive yang lebih praktis dan ekonomis tidak dapat diterapkan, atau sebagai metode untuk mengonfirmasi hasil pengukuran non-destruktif.
Metode standar untuk pengukuran ini dijelaskan dalam ASTM D4138.
Apa Itu Gravimetric Method untuk Pengukuran Ketebalan Coating?
Gravimetric method menentukan ketebalan coating berdasarkan massa dan luas permukaan coating. Cara paling sederhana adalah menimbang benda kerja sebelum dan sesudah proses coating.
Setelah massa coating dan luas area diketahui, ketebalan dapat dihitung menggunakan persamaan:
T = m / (A × d)
Keterangan:
- T = ketebalan coating (µm)
- m = massa coating (mg)
- A = luas area yang diuji (cm²)
- d = densitas coating (g/cm³)
Metode gravimetric lebih sulit diterapkan pada permukaan yang kasar atau coating yang tidak merata karena hubungan antara massa dan ketebalan menjadi kurang representatif.
Karena prosesnya relatif memakan waktu dan sering kali bersifat destruktif, metode ini lebih sesuai dilakukan di laboratorium.
Bagaimana Mengukur Ketebalan Paint Sebelum Curing?
Wet Film Thickness (WFT)
Wet film thickness gauge digunakan untuk menentukan berapa banyak coating yang harus diaplikasikan dalam kondisi basah agar menghasilkan dry film thickness (DFT) sesuai spesifikasi. Perhitungan dapat dilakukan apabila persentase volume solids coating diketahui.
Pengukuran WFT dapat dilakukan pada berbagai jenis coating organik basah, seperti cat, varnish, dan lacquer, baik pada permukaan datar maupun permukaan melengkung yang halus.
Pengukuran ketebalan wet film selama proses aplikasi memungkinkan aplikator melakukan koreksi segera. Jika koreksi baru dilakukan setelah coating mengering atau curing, pekerjaan tambahan dapat menjadi lebih mahal dan berpotensi menyebabkan kontaminasi, masalah adhesi, atau gangguan terhadap integritas sistem coating.
Wet Film Comb
Wet film comb merupakan alat berbentuk pelat datar yang umumnya terbuat dari aluminium, plastik, atau stainless steel, dengan sejumlah notch atau gigi yang memiliki ukuran terkalibrasi.
Cara penggunaannya:
- Tempatkan comb secara tegak lurus dan kuat pada permukaan coating segera setelah aplikasi.
- Angkat alat dari permukaan.
- Identifikasi gigi tertinggi yang terkena coating dan gigi berikutnya yang tidak terkena coating.
- Ketebalan wet film berada di antara kedua nilai tersebut.
Wet film comb memiliki akurasi dan sensitivitas yang relatif terbatas, tetapi sangat berguna untuk mendapatkan perkiraan ketebalan wet film pada benda kerja yang ukuran atau bentuknya menyulitkan penggunaan metode yang lebih presisi.
Metode ini dijelaskan dalam ASTM D1212 dan ASTM D4414.
Pengukuran sebaiknya dilakukan pada permukaan yang halus dan bebas dari ketidakteraturan. Pada permukaan melengkung, alat digunakan mengikuti arah panjang permukaan, bukan melintang. Wet film comb juga kurang sesuai untuk coating yang sangat cepat mengering karena dapat menghasilkan pembacaan yang tidak akurat.
Wet Film Wheel
Wet film wheel atau eccentric roller terdiri dari tiga buah disk. Alat digerakkan atau digulung pada permukaan coating basah hingga disk bagian tengah menyentuh permukaan coating.
Posisi ketika disk tengah mulai menyentuh coating menunjukkan ketebalan wet film.
Bagaimana Mengukur Ketebalan Powder Coating Sebelum Curing?
Powder coating yang belum mengalami curing dapat diukur menggunakan hand-held powder comb atau ultrasonic thickness gage.
Powder Film Comb
Powder film comb bekerja dengan prinsip yang mirip dengan wet film comb. Comb ditarik melewati lapisan powder coating. Ketebalan diperkirakan berada di antara:
- Gigi bernomor paling tinggi yang meninggalkan bekas dan masih memiliki powder coating.
- Gigi berikutnya yang tidak meninggalkan bekas dan tidak memiliki powder coating.
Metode ini relatif murah dengan akurasi sekitar ±5 µm, tetapi hanya digunakan sebagai panduan atau estimasi. Ketebalan powder setelah curing dapat berubah akibat proses flow.
Selain itu, bekas yang dibuat oleh comb dapat memengaruhi karakteristik coating setelah curing.
Ultrasonic Powder Thickness Measurement
Alat ultrasonik seperti PosiTest PC dapat digunakan secara non-destructive untuk mengukur powder coating yang belum curing pada permukaan logam yang halus.
Probe ditempatkan pada jarak tertentu dari permukaan yang akan diukur, kemudian hasil pengukuran ditampilkan pada layar LCD. Metode ini dapat digunakan untuk memperkirakan ketebalan film setelah curing.
Ketidakpastian pengukurannya sekitar ±5 µm.

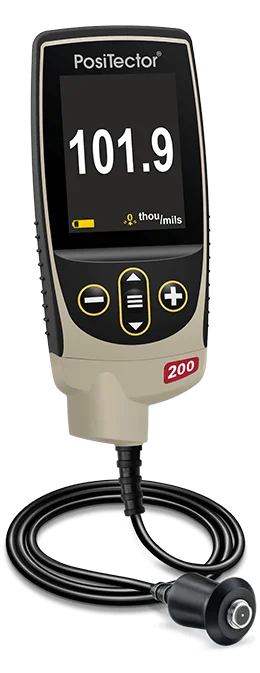

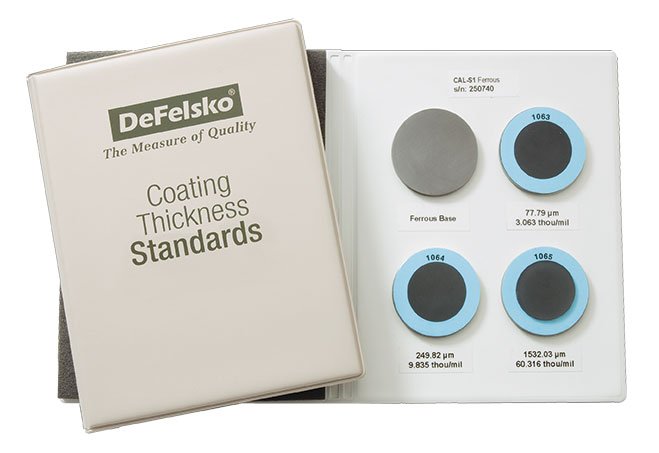

Rekomendasi alat pengukuran ketebalan coating: PosiTector 200
Alat pengukur ketebalan lapisan ultrasonik (Ultrasonic Coating Thickness Gage) PosiTector 200. Perangkat canggih untuk mengukur ketebalan lapisan secara non-destruktif pada berbagai substrat non-logam seperti kayu, beton, plastik, dan lainnya, dengan kemampuan pengukuran multi-lapisan pada model Advanced.
Kesimpulan
Pengukuran ketebalan coating dapat dilakukan dengan berbagai metode, mulai dari micrometer, cross-section, gravimetric, wet film comb, wet film wheel, hingga ultrasonic measurement. Pemilihan metode harus disesuaikan dengan kondisi coating, jenis substrat, apakah coating sudah curing, tingkat akurasi yang dibutuhkan, serta apakah pengujian boleh merusak lapisan.
Untuk quality control di lapangan, metode non-destruktif umumnya lebih praktis karena memungkinkan pengukuran dilakukan tanpa merusak coating. Sementara itu, metode destruktif seperti cross-section dan gravimetric lebih sesuai untuk kondisi tertentu atau sebagai metode verifikasi hasil pengukuran.
