Ultrasonic Flaw Detector merupakan alat Non-Destructive Testing (NDT) yang banyak digunakan di berbagai industri untuk mendeteksi dan mengevaluasi cacat pada material tanpa merusaknya. Salah satu fitur penting dalam pengujian ultrasonik adalah DAC (Distance Amplitude Correction), yaitu kurva koreksi amplitudo terhadap jarak yang digunakan untuk mengompensasi penurunan amplitudo sinyal seiring bertambahnya jarak rambat gelombang ultrasonik.
Kurva DAC membantu operator membandingkan amplitudo pantulan dari cacat yang berada pada kedalaman berbeda dengan lebih akurat, sehingga proses evaluasi menjadi lebih konsisten dan sesuai dengan standar inspeksi. Pada artikel ini, akan dibahas langkah demi langkah cara membuat kurva DAC (Distance Amplitude Correction) menggunakan Ultrasonic Flaw Detector, mulai dari persiapan alat hingga proses kalibrasi dan pembuatan kurva sebagai acuan dalam pengujian material.

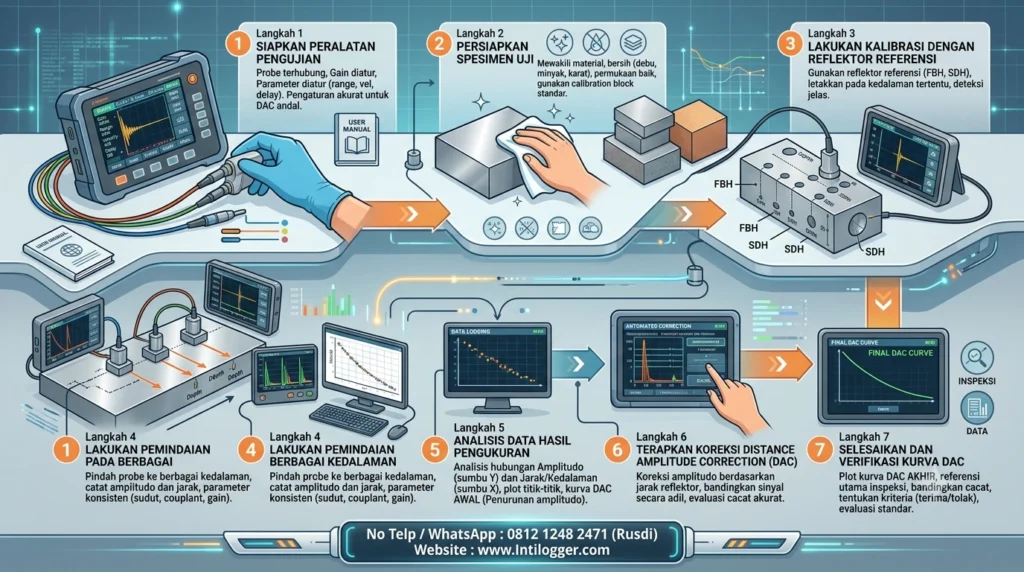

Langkah 1: Siapkan Peralatan Pengujian
Sebelum membuat kurva DAC (Distance Amplitude Correction), pastikan Ultrasonic Flaw Detector telah dikalibrasi dan dikonfigurasi sesuai petunjuk pabrikan. Persiapan meliputi:
- Menghubungkan probe ultrasonik dengan benar.
- Mengatur nilai gain (penguatan sinyal).
- Menentukan parameter pengujian seperti range, velocity, dan delay sesuai material yang akan diuji.
Pengaturan awal yang tepat akan menghasilkan kurva DAC yang akurat dan dapat diandalkan.
Langkah 2: Persiapkan Spesimen Uji
Pilih spesimen yang mewakili material atau komponen yang akan diperiksa.
Pastikan spesimen:
- Bersih dari debu, minyak, karat, atau kontaminan lainnya.
- Memiliki permukaan yang baik untuk transmisi gelombang ultrasonik.
- Menggunakan calibration block atau reference standard sesuai standar inspeksi agar hasil pengukuran konsisten.
Langkah 3: Lakukan Kalibrasi Menggunakan Reflektor Referensi
Untuk membuat kurva DAC diperlukan reflektor referensi yang telah diketahui ukuran dan karakteristik pantulannya.
Reflektor yang umum digunakan meliputi:
- Flat Bottom Hole (FBH)
- Side Drilled Hole (SDH)
Tempatkan reflektor pada kedalaman tertentu di dalam blok kalibrasi sehingga dapat dideteksi dengan jelas oleh probe ultrasonik.
Langkah 4: Lakukan Pemindaian pada Berbagai Kedalaman
Mulailah melakukan pemindaian (scan) dari permukaan spesimen menuju kedalaman yang berbeda dengan tetap mengarahkan probe ke reflektor referensi.
Pada setiap pengukuran:
- Catat nilai amplitudo pantulan (echo amplitude).
- Catat jarak atau kedalaman reflektor.
- Gunakan parameter pengujian yang sama selama seluruh proses, seperti:
- Sudut probe
- Couplant
- Kecepatan pemindaian
- Gain
Konsistensi parameter sangat penting untuk menghasilkan kurva DAC yang akurat.
Langkah 5: Analisis Data Hasil Pengukuran
Setelah seluruh data diperoleh, lakukan analisis hubungan antara:
- Amplitudo sinyal (sumbu Y)
- Jarak atau kedalaman reflektor (sumbu X)
Plot seluruh titik hasil pengukuran sehingga terbentuk kurva DAC awal (Initial DAC Curve).
Kurva ini menggambarkan penurunan amplitudo sinyal akibat bertambahnya jarak rambat gelombang ultrasonik.
Langkah 6: Terapkan Koreksi Distance Amplitude Correction (DAC)
Selanjutnya lakukan Distance Amplitude Correction (DAC) dengan mengoreksi amplitudo berdasarkan jarak reflektor.
Faktor koreksi diperoleh dari kurva DAC awal sehingga setiap sinyal pantulan dapat dibandingkan secara adil meskipun berasal dari kedalaman yang berbeda.
Dengan koreksi ini, evaluasi ukuran cacat menjadi lebih akurat.
Langkah 7: Selesaikan dan Verifikasi Kurva DAC
Setelah proses koreksi selesai, plot kembali nilai amplitudo yang telah dikoreksi sehingga terbentuk kurva DAC akhir (Final DAC Curve).
Kurva ini akan menjadi referensi utama selama proses inspeksi untuk:
- Membandingkan amplitudo indikasi cacat.
- Menentukan tingkat penerimaan atau penolakan cacat.
- Mendukung evaluasi sesuai standar inspeksi yang digunakan.
Pastikan kurva telah diverifikasi sebelum digunakan dalam pengujian material.

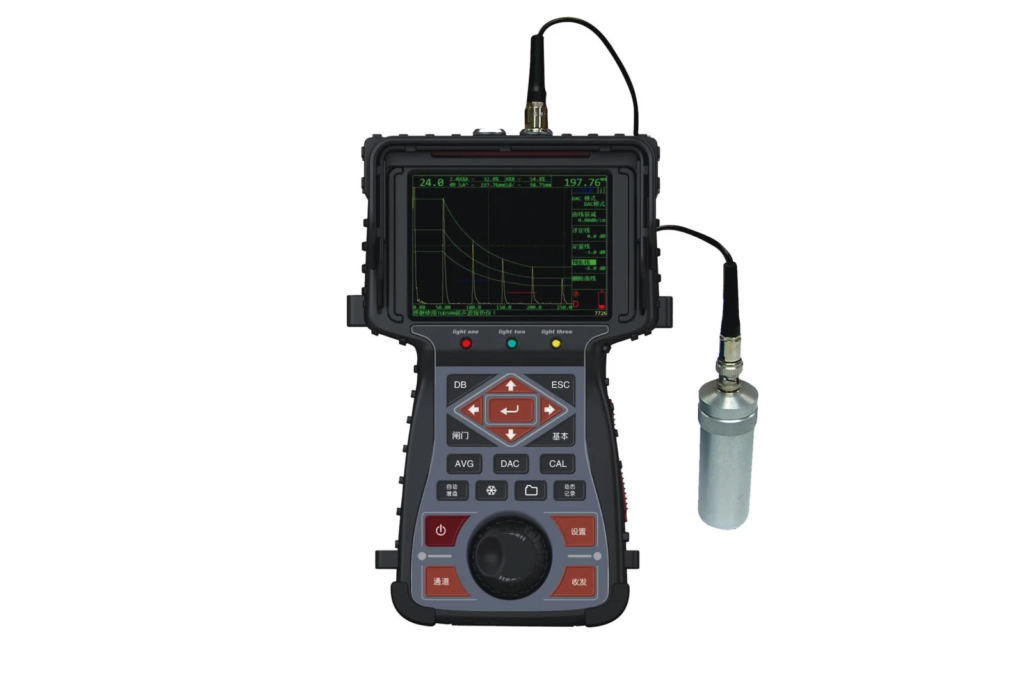

Rekomendasi salah satu alat terbaik: TUD500
Portable Ultrasonic Flaw Detector TUD500 adalah alat uji cacat ultrasonik portabel untuk mendeteksi cacat internal material secara cepat dan akurat. Dilengkapi layar VGA berwarna serta kemampuan inspeksi yang tinggi, TUD500 sangat cocok digunakan untuk aplikasi Non-Destructive Testing (NDT) dan Quality Control (QC) di berbagai sektor industri.
Kesimpulan
Pembuatan Distance Amplitude Correction (DAC) Curve merupakan tahapan penting dalam pengujian menggunakan Ultrasonic Flaw Detector. Dengan melakukan kalibrasi yang benar, menggunakan reflektor referensi yang sesuai, serta mengumpulkan data amplitudo pada berbagai kedalaman, operator dapat menghasilkan kurva DAC yang akurat untuk mengevaluasi cacat pada material secara lebih andal.
Kurva DAC membantu mengompensasi penurunan amplitudo akibat jarak rambat gelombang ultrasonik sehingga hasil inspeksi menjadi lebih konsisten, objektif, dan sesuai dengan standar Non-Destructive Testing (NDT) seperti ASME, ASTM, ISO, EN, maupun AWS. Penerapan metode ini berperan penting dalam meningkatkan kualitas inspeksi, menjaga integritas material, serta mendukung keselamatan dan keandalan komponen di berbagai industri seperti minyak dan gas, manufaktur, konstruksi, pembangkit listrik, dan galangan kapal.
