Portable Ultrasonic Flaw Detector TUD500

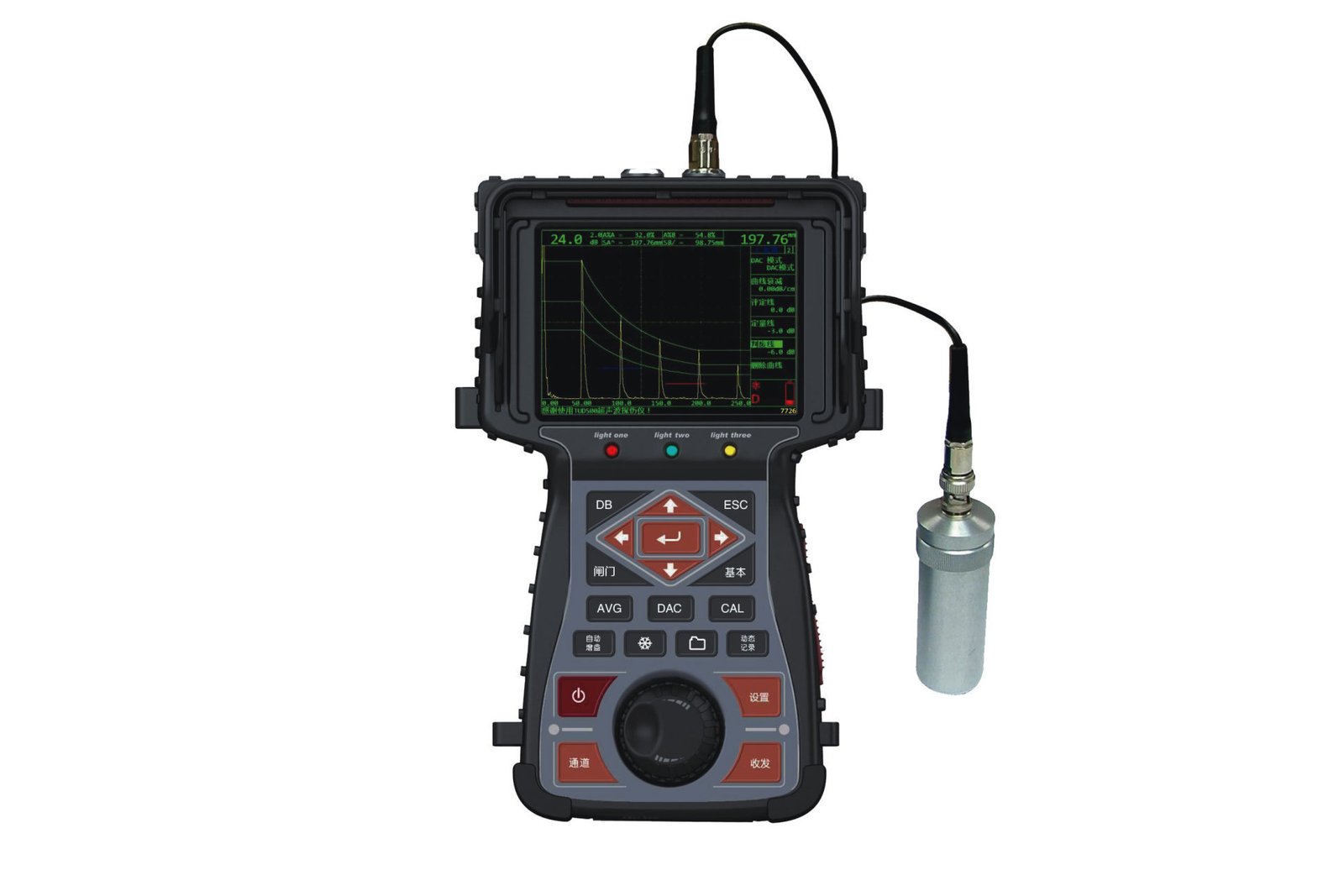

Portable Ultrasonic Flaw Detector TUD500 adalah alat uji cacat ultrasonik portabel yang dirancang untuk melakukan inspeksi non-destruktif (NDT) secara cepat, akurat, dan efisien. Dilengkapi layar VGA TFT berwarna, teknologi DAC, AVG, DGS, serta tampilan A-Scan dan B-Scan beresolusi tinggi, alat ini mampu mendeteksi dan mengevaluasi cacat internal pada berbagai jenis material logam dengan tingkat presisi tinggi. Dengan desain yang ringkas, memori penyimpanan besar, serta konektivitas USB untuk analisis data, TUD500 menjadi pilihan ideal untuk kebutuhan Quality Control (QC) di industri manufaktur, konstruksi, minyak dan gas, petrokimia, pembangkit listrik, perkapalan, serta fabrikasi logam.
Fitur Utama
- Layar TFT VGA berwarna 640 × 480 dengan refresh rate 60 Hz untuk tampilan data yang jelas.
- Linearitas horizontal ≤0,1% dan linearitas vertikal ≤2% sehingga menghasilkan pengukuran yang akurat dan stabil.
- Menggunakan square wave pulser berkinerja tinggi dengan fitur pengaturan (tuning).
- Mendukung kurva DAC, AVG, dan DGS untuk evaluasi ukuran serta ekuivalensi cacat.
- Menampilkan A-Scan dan B-Scan beresolusi tinggi.
- Empat mode tampilan gelombang: Positive Half Wave, Negative Half Wave, Full Wave, dan RF.
- Dilengkapi Automatic Gain Control (AGC), perhitungan ekuivalen cacat, dan Peak Memory.
- Menampilkan Echo Envelope untuk analisis cacat yang lebih mudah.
- Memiliki 2 gate independen dengan fungsi alarm.
- Pengukuran gate meliputi amplitudo echo, lintasan suara, kedalaman, proyeksi, dan parameter lainnya.
- Fitur Waveform Freeze dalam mode Full, Peak, Comparison, dan Envelope.
- Menyimpan hingga 50 channel inspeksi, masing-masing dengan parameter dan kurva DAC tersendiri.
- Mendukung mode Single Probe, Dual Crystal Probe, dan Through Transmission dengan kalibrasi otomatis.
- Koneksi USB ke komputer untuk analisis dan manajemen data.
- Memori internal mampu menyimpan hingga 1.000 waveform.
- Mendukung koneksi ke printer inkjet EPSON.
- Menampilkan dan memutar ulang waveform secara real-time.
Aplikasi

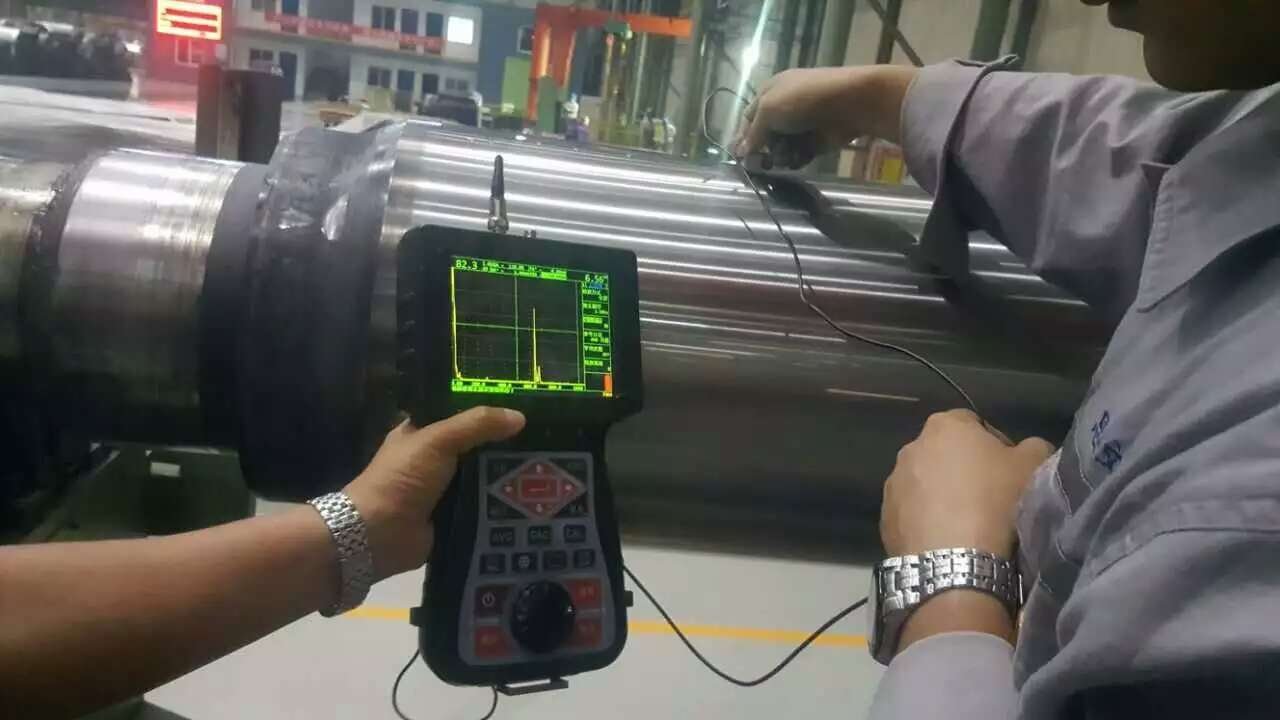

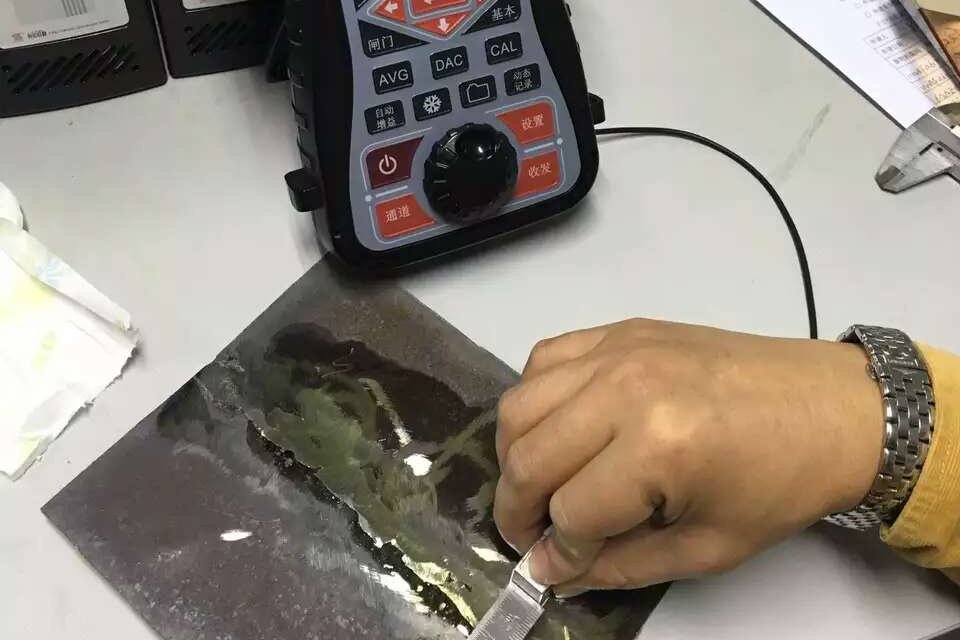

- Inspeksi sambungan las (weld inspection).
- Pengujian roller, pipa, tangki, pressure vessel, dan boiler.
- Deteksi cacat pada plat baja, casting, forging, dan komponen logam.
- Quality Control (QC) di industri manufaktur dan fabrikasi.
- Inspeksi minyak & gas, petrokimia, pembangkit listrik, konstruksi, perkapalan, dan dirgantara.
- Pemeriksaan Non-Destructive Testing (NDT) untuk pemeliharaan dan inspeksi berkala aset industri.
Kelengkapan Standar
| Nama | Jumlah |
|---|---|
| Unit Utama | 1 set |
| Baterai Lithium | 2 set |
| Adaptor Daya (3A/9V) | 1 pcs |
| Kabel Probe LEMO-Q9 | 1 pcs |
| Kabel Probe LEMO-Q6 | 1 pcs |
| Tali Leher | 1 pcs |
| Tali Pergelangan | 1 pcs |
| Pelindung (Hood) | 1 pcs |
| Probe Straight Beam | 1 pcs |
| Probe Angle Beam | 1 pcs |
| Couplant | 1 pcs |
| Sertifikat TIME | 1 pcs |
| Kartu Garansi | 1 pcs |
| Buku Panduan | 1 pcs |
Aksesori Opsional
| Nama |
|---|
| Kabel Komunikasi RS232 |
| Kabel Komunikasi USB |
| Flash Disk |
| Printer |
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Rentang Pemindaian | 2,5 mm – 9999 mm |
| Resolusi Pemindaian | 0,1 mm (2,5–100 mm), 1 mm (100–5000 mm) |
| Rentang Gain | 0 – 110 dB |
| D-Delay | -20 µs hingga +3400 µs |
| P-Delay | 0.000 – 750.000 |
| Kecepatan Suara | 600 – 16.000 m/s |
| Bandwidth | 0,1 – 15 MHz |
| Akurasi Linearitas Vertikal | ≤2% |
| Akurasi Linearitas Horizontal | ≤0,1% |
| Dynamic Range | 100 dB |
| Mode Penyearahan | Positive Half Wave, Negative Half Wave, Full Wave, RF |
| Sensitivitas | ≥62 dB |
| Mode Pengujian | Pulse-Echo, Dual Probe, Through Transmission |
| Jenis Pulser | Square Pulse |
| Damping | 50 Ω, 100 Ω, 200 Ω, 500 Ω |
| Reject | Linear, 0–80% dari layar |
| Satuan | Metrik / Inch |
| Antarmuka | RS232 / USB |
| Printer | Mendukung Printer Inkjet EPSON |
| Catu Daya | Input 100–240V AC 50/60Hz, Output 9V DC / 3–4A |
| Suhu Operasional | -10°C hingga +40°C |
| Kelembapan Operasional | 20% – 90% RH |
| Baterai | 2 × 3,7V 5000 mAh |
| Waktu Pengisian | ±8 jam |
| Dimensi | 300 × 180 × 57 mm |
| Berat | ±2 kg |
