Vibration meter merupakan alat ukur yang banyak digunakan di berbagai sektor industri, seperti manufaktur, pembangkit listrik, metalurgi, otomotif, pertambangan, dan industri proses. Alat ini berfungsi untuk mengukur tingkat getaran pada mesin sehingga potensi kerusakan dapat dideteksi lebih awal sebelum menyebabkan kegagalan peralatan.
Selain digunakan untuk inspeksi rutin, vibration meter juga sangat efektif untuk pemeriksaan cepat (quick inspection) pada berbagai komponen, seperti bearing, roda gigi (gear), motor listrik, kipas industri (fan), pompa, kompresor, dan mesin perkakas (machine tools). Dengan melakukan pemantauan secara berkala, perusahaan dapat menerapkan predictive maintenance sehingga risiko downtime dapat diminimalkan.
1. Prinsip Kerja Vibration Meter
Vibration meter bekerja menggunakan sensor percepatan piezoelektrik (piezoelectric accelerometer) yang mengubah getaran mekanis menjadi sinyal listrik.
Sinyal tersebut kemudian diproses oleh sistem elektronik untuk menghasilkan berbagai parameter getaran, antara lain:
- Percepatan (Acceleration)
- Kecepatan Getaran (Velocity)
- Perpindahan (Displacement)
Hasil pengukuran ditampilkan pada layar alat, dan pada beberapa model dapat disimpan atau dicetak menggunakan printer untuk keperluan dokumentasi dan analisis.
2. Ruang Lingkup Aplikasi Vibration Meter
Vibration meter digunakan untuk berbagai kebutuhan monitoring kondisi mesin, di antaranya:
- Pemeriksaan rutin mesin industri
- Predictive Maintenance
- Condition Monitoring
- Analisis getaran bearing
- Monitoring motor listrik
- Pemeriksaan gearbox
- Pengujian pompa dan kompresor
- Monitoring turbin dan generator
- Pemeriksaan kipas industri
- Evaluasi mesin produksi
Selain mengukur acceleration, alat ini juga mampu mengukur velocity dan displacement, sehingga memberikan informasi lengkap mengenai kondisi mesin.
3. Cara Menggunakan Vibration Meter
Vibration meter modern umumnya menggunakan sensor piezoelektrik dengan dua jenis konstruksi utama:
- Compression Type
- Shear Type
Berikut langkah-langkah penggunaannya.
a. Menentukan Titik Pengukuran
Lakukan pengukuran pada titik yang telah ditentukan, terutama pada:
- Bearing
- Ujung poros (shaft end)
- Housing motor
- Gearbox
- Pompa
- Kompresor
Gunakan titik pengukuran yang sama pada setiap inspeksi agar data dapat dibandingkan secara konsisten.
b. Menentukan Interval Pengukuran
Frekuensi pengukuran sebaiknya disesuaikan dengan kondisi mesin:
- Setelah overhaul atau menjelang overhaul: setiap 2 minggu.
- Saat operasi normal: setiap 1 bulan.
- Jika terjadi peningkatan getaran yang signifikan: lakukan pengukuran lebih sering untuk mencegah kerusakan yang lebih serius.
Pemantauan tren getaran secara berkala jauh lebih efektif dibandingkan hanya melihat satu hasil pengukuran.
c. Evaluasi Hasil Pengukuran
Interpretasi hasil pengukuran dapat mengacu pada ISO 2372 (yang kini telah banyak digantikan oleh ISO 10816 dan ISO 20816 untuk evaluasi kondisi mesin).
Sebagai panduan umum:
- Kecepatan putaran mesin: 600–1200 rpm
- Rentang frekuensi pengukuran: 10–1000 Hz
Untuk mesin dengan daya di atas 75 kW, nilai kecepatan getaran (velocity) umumnya berada pada kisaran:
- 4,5–11,2 mm/s sebagai nilai pemantauan.
- Jika nilai getaran melebihi 7,1 mm/s, kondisi mesin perlu dianalisis lebih lanjut dan mungkin memerlukan tindakan perawatan atau overhaul.
4. Kombinasikan dengan Alat Diagnostik Lain
Agar diagnosis kondisi mesin lebih akurat, vibration meter dapat digunakan bersama berbagai instrumen inspeksi lainnya, seperti:
- Oil Analyzer untuk analisis kondisi pelumas.
- Motor Fault Detector untuk mendeteksi kerusakan motor listrik.
- Laser Shaft Alignment Tool untuk pemeriksaan alignment poros.
- Thermal Camera untuk inspeksi temperatur.
- Ultrasonic Detector untuk mendeteksi kebocoran atau kerusakan bearing.
Kombinasi beberapa metode inspeksi akan memberikan gambaran kondisi mesin yang lebih komprehensif dan meningkatkan akurasi pengambilan keputusan dalam program pemeliharaan.

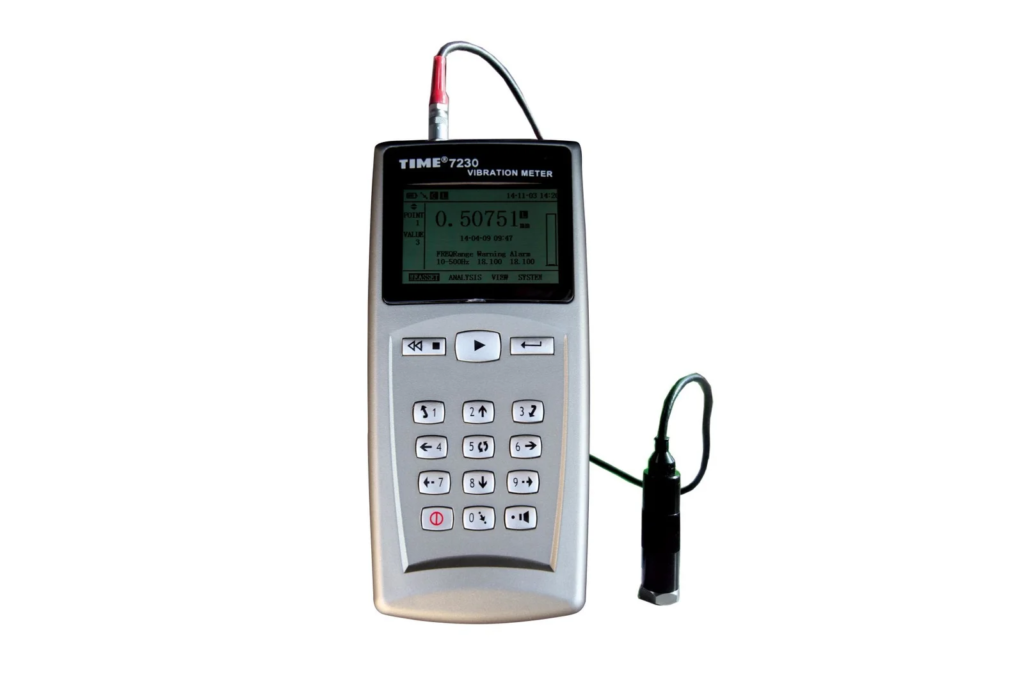

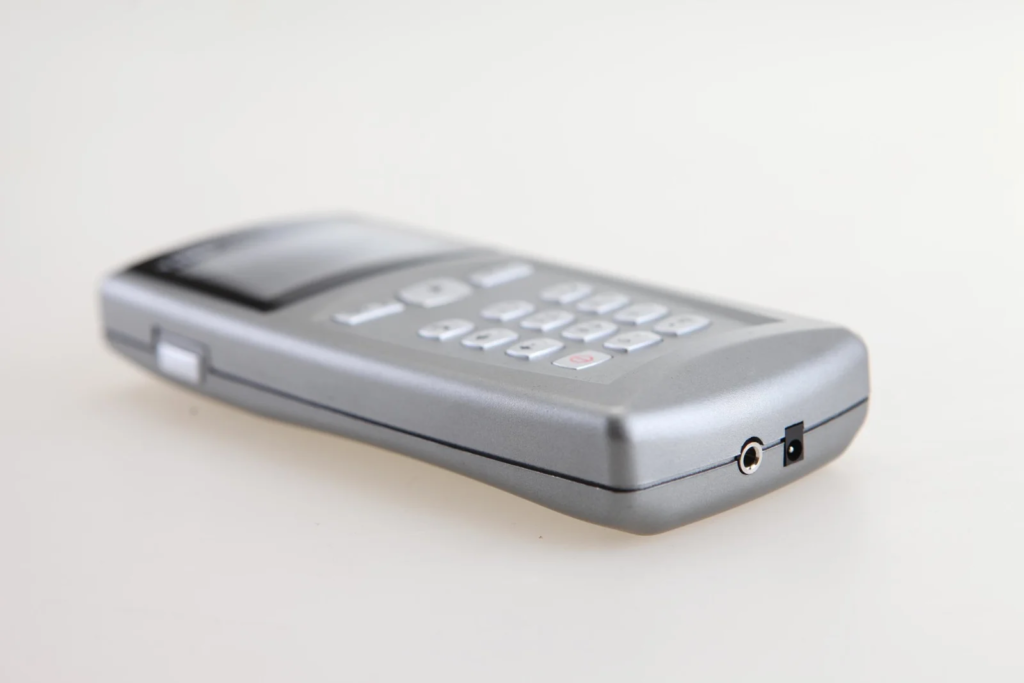

Rekomendasi Salah satu alat vibration meter: TIME®7230
TIME7230 adalah alat ukur getaran digital (Digital Vibration Meter) yang dirancang untuk mengukur tingkat getaran mesin secara cepat, akurat, dan andal. Alat ini ideal digunakan untuk memantau kondisi motor listrik, kipas (fan), pompa, kompresor, serta berbagai mesin berputar (rotating machinery). Dengan pengukuran yang presisi, TIME7230 membantu mendeteksi dini potensi kerusakan, mendukung predictive maintenance, serta meningkatkan keandalan dan efisiensi operasional peralatan industri.
Kesimpulan
Vibration meter merupakan alat yang sangat penting dalam program condition monitoring dan predictive maintenance. Dengan memanfaatkan sensor piezoelektrik untuk mengukur percepatan, kecepatan, dan perpindahan getaran, alat ini mampu mendeteksi gejala awal kerusakan pada mesin sebelum berkembang menjadi kegagalan yang lebih serius.
Penerapan prosedur pengukuran yang benar, pemantauan secara berkala, serta analisis data berdasarkan standar seperti ISO 10816 atau ISO 20816 membantu perusahaan meningkatkan keandalan peralatan, mengurangi downtime, menekan biaya perawatan, dan memperpanjang umur pakai mesin. Untuk hasil yang lebih akurat, vibration meter juga dapat dikombinasikan dengan alat diagnostik lainnya sebagai bagian dari strategi predictive maintenance yang modern.
