Dalam industri petrokimia, pembangkit listrik, migas, energi, hingga distribusi gas perkotaan, sistem perpipaan berperan layaknya pembuluh darah yang mengalirkan berbagai fluida penting. Ketebalan dinding pipa dan integritasnya menjadi faktor utama yang menentukan keamanan operasional, keandalan sistem, dan umur layanan instalasi. Korosi, erosi, serta keausan merupakan tiga penyebab utama penipisan dinding pipa yang sering terjadi secara perlahan tanpa terdeteksi hingga berpotensi menimbulkan kegagalan sistem.
Metode inspeksi konvensional umumnya mengharuskan penghentian operasi, pelepasan lapisan insulasi, bahkan pengambilan sampel secara destruktif. Proses tersebut membutuhkan waktu, biaya, dan tenaga yang besar serta dapat mengganggu produktivitas. TIME2190 High-End Ultrasonic Thickness Gauge hadir sebagai solusi modern yang mampu melakukan pengukuran ketebalan material secara cepat, akurat, dan non-destruktif (Non-Destructive Testing/NDT) tanpa merusak objek yang diuji.
1. Terobosan Teknologi: Mengapa TIME2190 Mampu Mengukur Ketebalan Melalui Lapisan Coating dan Karat?
Alat ukur ketebalan ultrasonik konvensional sering mengalami pelemahan sinyal ultrasonik saat mengukur material yang dilapisi cat, coating anti-korosi, atau karat tebal. Akibatnya, hasil pengukuran menjadi tidak akurat atau bahkan gagal dilakukan. TIME2190 High-End Ultrasonic Thickness Gauge mengatasi kendala tersebut melalui berbagai inovasi teknologi berikut.
1. Teknologi Cerdas Multi-Layer Echo Recognition
TIME2190 dilengkapi receiver dengan dynamic range tinggi serta algoritma adaptive filtering yang mampu membedakan pantulan gelombang ultrasonik dari lapisan coating, karat, dan dinding dasar material (substrat).
Melalui pemrosesan sinyal digital yang canggih, alat ini secara otomatis menghitung waktu rambat gelombang pada lapisan coating, kemudian mengurangkannya dari total waktu rambat sehingga menghasilkan ketebalan aktual dinding pipa tanpa perlu mengupas cat atau lapisan pelindung terlebih dahulu.
2. Probe Wideband High-Damping dan Optimasi Pulsa Ultrasonik
TIME2190 menggunakan probe penetrasi khusus tipe dual-crystal maupun single-crystal yang menghasilkan pulsa ultrasonik dengan energi tinggi dan fokus yang lebih baik.
Keunggulan ini memungkinkan pengukuran tetap akurat meskipun permukaan material tertutup oleh:
- Lapisan fiberglass (insulasi) hingga 15 mm.
- Lapisan coating anti-korosi.
- Permukaan yang mengalami korosi berat atau berkarat.
Selain itu, fitur Automatic Zero Calibration secara otomatis mengoreksi kesalahan akibat keausan probe maupun perbedaan penggunaan couplant, sehingga akurasi pengukuran tetap terjaga.
3. Layar Sentuh Berwarna Resolusi Tinggi dengan B-Scan Imaging
TIME2190 tidak hanya menampilkan nilai ketebalan dalam bentuk angka digital, tetapi juga dilengkapi fitur B-Scan Imaging.

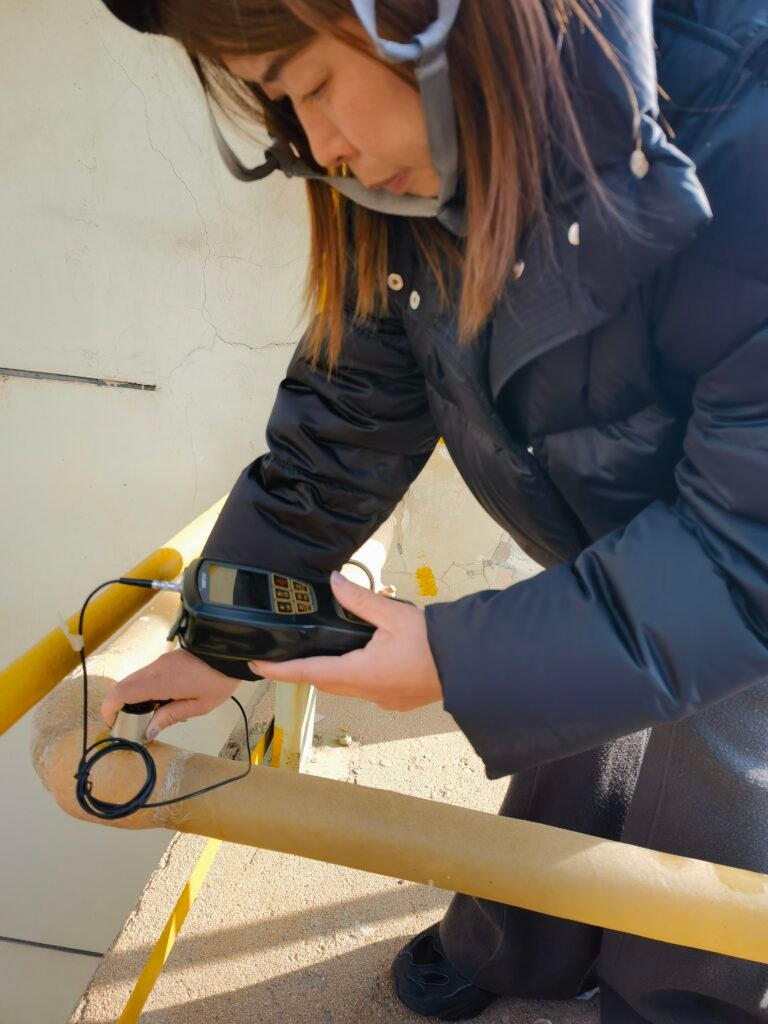

Saat probe digerakkan sepanjang permukaan pipa, alat akan menghasilkan profil penampang ketebalan dinding pipa secara real-time. Visualisasi ini memudahkan teknisi untuk:
- Mengidentifikasi area korosi lokal (pitting corrosion).
- Melihat perubahan ketebalan secara bertahap.
- Menentukan lokasi penipisan dinding pipa secara lebih cepat.
- Mendukung analisis kondisi material secara visual.
2. Parameter Kinerja Utama
TIME2190 dirancang untuk memenuhi kebutuhan inspeksi industri dengan tingkat akurasi tinggi dan kapasitas penyimpanan data yang besar.
Rentang Pengukuran
- 0,75 mm hingga 300 mm (material baja, tergantung jenis probe yang digunakan).
Resolusi Tampilan
- 0,01 mm
- 0,1 mm (dapat dipilih sesuai kebutuhan pengukuran).
Akurasi Pengukuran
- ±(0,5%H + 0,01) mm
Akurasi tinggi ini memenuhi persyaratan berbagai standar industri, termasuk ASME B31.3 untuk inspeksi perpipaan proses.
Rentang Kecepatan Gelombang Ultrasonik
- 500 – 9.999 m/s
Mendukung pengukuran berbagai jenis material, antara lain:
- Baja karbon
- Baja tahan karat (Stainless Steel)
- Besi cor
- Aluminium
- Tembaga
- Plastik
- Kaca
- Berbagai material teknik lainnya
Kapasitas Penyimpanan Data
- Menyimpan lebih dari 100.000 hasil pengukuran.
- Mendukung penyimpanan A-Scan Waveform untuk analisis lanjutan dan dokumentasi inspeksi.
Ketahanan Lingkungan
- IP65 (tahan debu dan cipratan air).
Dengan tingkat perlindungan tersebut, TIME2190 sangat cocok digunakan pada berbagai lingkungan kerja yang menantang, seperti:
- Kilang minyak dan gas.
- Pembangkit listrik.
- Industri petrokimia.
- Workshop fabrikasi.
- Area konstruksi.
- Inspeksi lapangan di luar ruangan.
Keunggulan Utama TIME2190
- Mengukur ketebalan material tanpa menghilangkan lapisan coating atau cat.
- Teknologi Multi-Layer Echo Recognition untuk hasil pengukuran yang lebih akurat.
- Mendukung B-Scan Imaging untuk visualisasi profil ketebalan secara real-time.
- Akurasi tinggi hingga ±(0,5%H + 0,01) mm.
- Rentang pengukuran luas 0,75–300 mm.
- Penyimpanan lebih dari 100.000 data pengukuran beserta A-Scan Waveform.
- Layar sentuh berwarna beresolusi tinggi yang memudahkan pengoperasian.
- Perlindungan IP65, ideal untuk lingkungan industri yang berat.
- Cocok untuk inspeksi pipa, tangki, bejana tekan, boiler, kapal, serta berbagai komponen logam lainnya.
Rekomendasi Alat Ukur Ketebalan Ultrasonic: Ultrasonic Thickness Gauge TIME®2190

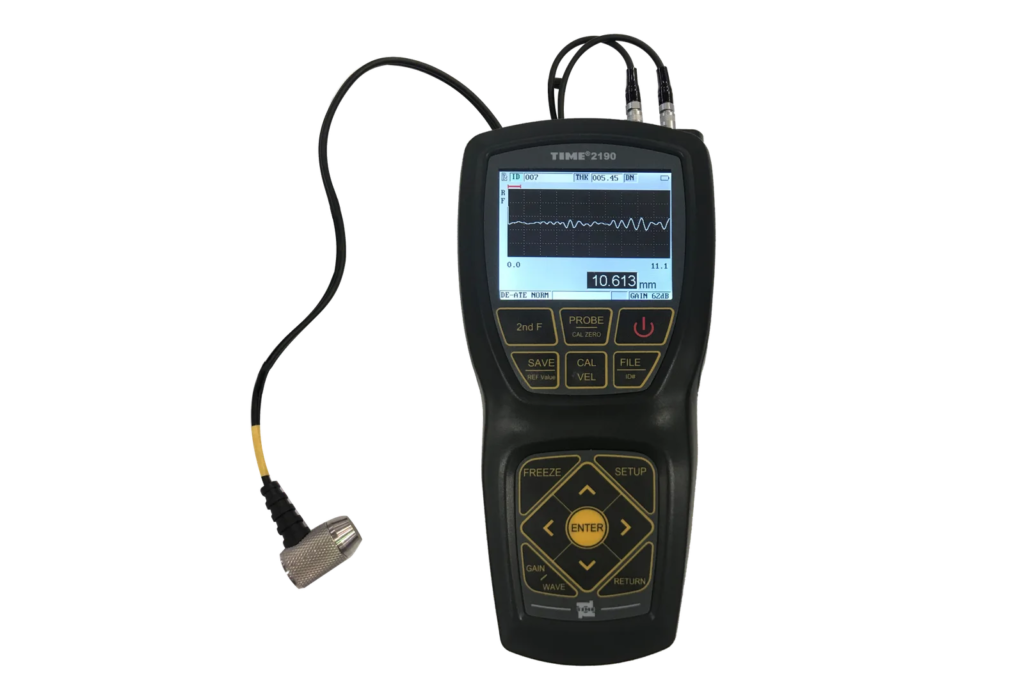

TIME®2190 adalah Ultrasonic Thickness Gauge kelas premium terbaru yang dikembangkan oleh TIME Group Inc. dengan menggunakan prinsip pantulan pulsa ultrasonik (pulse reflection). Alat ini bekerja dengan mengirimkan gelombang ultrasonik melalui transduser ke material uji, kemudian menerima pantulan gelombang dari permukaan belakang material untuk mengukur ketebalan secara cepat, akurat, dan non-destruktif. Dilengkapi dengan fitur A-Scan dan B-Scan, TIME®2190 mampu mengukur ketebalan berbagai material seperti logam, plastik, komposit, fiberglass, keramik, dan kaca, serta ideal untuk inspeksi ketebalan dinding dan korosi pada pelat, pipa, boiler, tangki tekan, dan bejana. Alat ini banyak digunakan di industri metalurgi, galangan kapal, manufaktur mesin, kimia, kedirgantaraan, pembangkit listrik, otomotif, minyak dan gas, serta berbagai sektor manufaktur lainnya.
Kesimpulan
TIME2190 High-End Ultrasonic Thickness Gauge bukan lagi sekadar alat ukur ketebalan ultrasonik, melainkan sebuah pusat data kesehatan pipa (Pipeline Health Data Center) yang mampu memberikan informasi kondisi material secara akurat, cepat, dan non-destruktif (Non-Destructive Testing/NDT). Dengan teknologi pengukuran melalui lapisan coating, visualisasi A-Scan dan B-Scan, serta kemampuan penyimpanan data dalam jumlah besar, TIME2190 mengubah data ketebalan yang sebelumnya sulit dianalisis menjadi informasi visual yang mudah dipahami untuk mendukung pengambilan keputusan.
Melalui data ketebalan yang presisi dan dapat ditelusuri (traceable), para insinyur dapat beralih dari metode inspeksi reaktif menjadi pemeliharaan prediktif (Predictive Maintenance) yang lebih efektif. Potensi korosi, erosi, maupun penipisan dinding pipa dapat dideteksi sejak dini sehingga risiko kebocoran, kegagalan peralatan, dan penghentian operasi dapat diminimalkan.
