Pengukuran Dimensi Slab Baja dalam Industri Baja

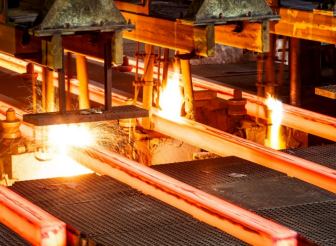

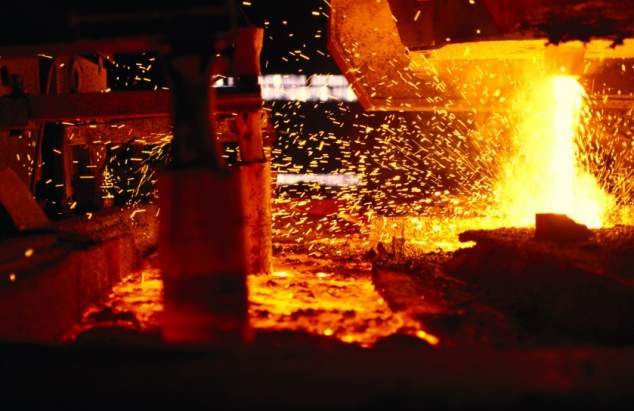

Dalam industri baja, slab merupakan blok besar baja hasil proses pengecoran yang akan diproses lebih lanjut pada tahapan produksi berikutnya. Karena slab akan memasuki proses lanjutan seperti rolling, pengendalian dimensinya menjadi bagian penting untuk menjaga kualitas dan konsistensi produksi.
Penyimpangan dimensi, meskipun kecil, dapat memengaruhi proses berikutnya dan berpotensi menyebabkan scrap atau membutuhkan koreksi tambahan. Oleh karena itu, diperlukan sistem pengukuran dimensi slab baja yang mampu memberikan hasil secara presisi selama proses pendinginan dan transportasi.
Salah satu solusi yang dapat digunakan adalah Dimetix Laser Distance Sensor, yaitu sensor pengukuran jarak berbasis laser yang dapat melakukan pengukuran secara presisi tanpa kontak langsung dengan permukaan slab.
Mengapa Pengukuran Dimensi Slab Baja Sangat Penting?
Slab harus memiliki dimensi yang sesuai dengan spesifikasi sebelum memasuki proses produksi berikutnya. Pengendalian dimensi membantu memastikan setiap slab memiliki ukuran yang konsisten sehingga dapat mengurangi potensi masalah pada proses rolling.
Laser Distance Sensor dapat digunakan untuk mengukur beberapa parameter slab, termasuk ketebalan, panjang, dan skew atau kemiringan selama proses cooling dan transport. Dengan mengetahui dimensi slab secara akurat, penyimpangan dapat diketahui lebih awal sebelum memengaruhi proses berikutnya.
Cara Kerja Laser Distance Sensor untuk Mengukur Slab Baja
Salah satu konfigurasi yang dijelaskan dalam aplikasi Dimetix adalah penggunaan dua laser sensor yang dipasang pada sisi berlawanan dari slab.
Kedua sensor ditempatkan secara berhadapan dan diarahkan menuju masing-masing sisi atau edge slab. Setiap sensor mengukur jarak dari posisi sensor menuju tepi slab. Data dari kedua sensor tersebut kemudian dapat digunakan untuk mendapatkan informasi mengenai dimensi slab.
Konfigurasi ini memungkinkan pengukuran dilakukan tanpa kontak langsung dengan material sehingga sesuai untuk aplikasi pada lini produksi baja.
Ilustrasi Konfigurasi Pengukuran
Secara sederhana, konsep pengukurannya dapat digambarkan sebagai:
Laser Sensor 1 → Edge Slab ← Laser Sensor 2
Dengan dua sensor yang mengukur dari sisi berlawanan, sistem dapat memperoleh data yang diperlukan untuk membantu menentukan dimensi slab secara lebih akurat.
Pengukuran Slab Baja dengan Akurasi ±1 mm
Dalam aplikasi pengukuran slab, tingkat akurasi menjadi faktor penting karena slab dapat memiliki permukaan yang panas dan reflektif.
Dimetix menyediakan sensor seperti DPE-10-500 dengan akurasi hingga ±1 mm. Kemampuan ini penting untuk lini produksi yang memiliki toleransi dimensi ketat dan membutuhkan pengendalian ukuran untuk membantu mengurangi material waste maupun rework.
Sensor Laser untuk Permukaan Slab yang Panas dan Reflektif
Slab yang baru diproduksi dapat memiliki temperatur tinggi dan karakteristik permukaan yang reflektif. Kondisi tersebut menjadi salah satu tantangan dalam sistem pengukuran dimensi.
Sensor laser Dimetix, termasuk DPE-10-500, dirancang untuk digunakan pada aplikasi yang membutuhkan pengukuran presisi dalam kondisi lingkungan yang menuntut. Berdasarkan application example, sensor tersebut dapat digunakan untuk mengukur slab yang panas dan reflektif tanpa mengorbankan kualitas pengukuran.
Monitoring Dimensi Slab Secara Real-Time
Selain menghasilkan data pengukuran, konfigurasi sensor dan kecepatan pengukuran yang tersedia dapat digunakan pada aplikasi yang membutuhkan penyesuaian proses secara real-time.
Sebagai contoh, ketika slab berada di luar toleransi, sistem dapat digunakan untuk memicu koreksi alignment secara otomatis pada lini produksi. Hal ini membantu meningkatkan efisiensi proses sekaligus mengurangi potensi material loss.
Manfaat Laser Distance Sensor untuk Produksi Slab Baja
Penggunaan Laser Distance Sensor untuk produksi slab baja memberikan beberapa manfaat utama.
1. Meningkatkan Kontrol Kualitas
Pengukuran presisi hingga ±1 mm dapat membantu menghasilkan konsistensi dimensi slab yang lebih baik. Setiap unit dapat dipantau untuk memastikan dimensinya sesuai dengan spesifikasi yang ditentukan.
2. Mengurangi Material Waste
Dengan menjaga dimensi slab tetap berada dalam toleransi, potensi material waste dapat diminimalkan. Penggunaan material yang lebih optimal juga dapat memberikan efisiensi terhadap biaya bahan baku.
3. Meningkatkan Efisiensi Produksi
Pengukuran secara real-time memungkinkan penyesuaian dilakukan selama proses produksi. Hal ini dapat membantu mengurangi downtime dan meningkatkan throughput lini produksi.
Integrasi Laser Distance Sensor dengan Sistem Kontrol
Untuk kebutuhan integrasi industri, sensor Dimetix menyediakan sejumlah interface yang terintegrasi sebagai fitur standar, antara lain:
- SSI
- RS-422/485
- RS-232
- 2 digital outputs
Selain itu, tersedia pilihan interface Industrial Ethernet seperti:
- PROFINET
- EtherNet/IP
- EtherCAT
Sensor Dimetix juga memiliki perlindungan IP65 dan bobot kurang dari 500 gram, sehingga mendukung kebutuhan instalasi pada aplikasi industri.
Pengukuran Jarak hingga 500 Meter
Untuk kebutuhan pengukuran jarak jauh, sensor Dimetix tipe DPE, DEN, dan DEH menawarkan kemampuan pengukuran dengan akurasi hingga 1 mm pada jarak hingga 500 meter, termasuk untuk aplikasi dengan kondisi lingkungan yang ekstrem.
Sementara itu, tipe DAE, DAN, dan DBN dapat menjadi alternatif untuk aplikasi yang tidak membutuhkan jangkauan hingga 500 meter atau memiliki pertimbangan biaya tertentu.
Aplikasi Laser Distance Sensor pada Produksi Slab
Berdasarkan aplikasi Slab Production, teknologi pengukuran laser dapat digunakan untuk mendukung berbagai kebutuhan monitoring pada lini produksi, seperti:
- Pengukuran dimensi slab baja
- Pengukuran lebar slab
- Monitoring ketebalan slab
- Monitoring panjang slab
- Deteksi skew atau kemiringan slab
- Monitoring slab selama cooling
- Pengukuran selama transportasi
- Koreksi alignment secara real-time
- Pengendalian toleransi dimensi
- Pengurangan material waste dan rework
Penggunaan pengukuran secara kontinu memungkinkan data dimensi tersedia selama proses sehingga penyimpangan dapat ditangani lebih cepat.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Pilihan Laser Distance Sensor Dimetix
Selain DPE-10-500, Dimetix menyediakan beberapa model dengan karakteristik akurasi, jangkauan, kecepatan pengukuran, dan temperatur operasi yang berbeda.
| Model | Akurasi | Jangkauan Permukaan Natural | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Pengukuran dimensi slab baja merupakan bagian penting dalam menjaga kualitas dan efisiensi proses produksi industri baja. Ketepatan dimensi membantu memastikan slab memenuhi spesifikasi sebelum memasuki proses berikutnya dan mengurangi risiko scrap maupun koreksi tambahan.
Dimetix Laser Distance Sensor menawarkan solusi pengukuran non-kontak dengan tingkat presisi hingga ±1 mm pada model tertentu. Dengan konfigurasi dua sensor dari sisi berlawanan, pengukuran dimensi slab dapat dilakukan secara akurat selama proses cooling dan transportasi. Sensor juga mendukung integrasi dengan sistem kontrol industri serta dapat digunakan untuk aplikasi yang membutuhkan monitoring dan penyesuaian secara real-time.
