Sensor Jarak Laser Dimetix untuk Survei Infrastruktur Kereta Api
Sensor Jarak Laser Dimetix merupakan solusi pengukuran jarak presisi untuk kebutuhan survei dan pengukuran infrastruktur kereta api. Dalam pembangunan maupun pemeliharaan jalur rel, pengukuran jarak yang akurat sangat penting untuk memastikan infrastruktur memenuhi kebutuhan keselamatan, kenyamanan, dan performa operasional kereta.
Kereta api berkecepatan tinggi generasi terbaru dapat melaju dengan kecepatan lebih dari 300 km/jam. Kondisi tersebut membuat ketelitian dalam pengukuran infrastruktur menjadi semakin penting. Pengukuran hingga tingkat milimeter dapat membantu memastikan komponen dan jalur kereta berada pada posisi yang sesuai serta mendukung kelancaran perjalanan.
Aplikasi Sensor Jarak Laser pada Infrastruktur Kereta Api
Dalam industri perkeretaapian, sensor jarak laser dapat digunakan untuk berbagai kebutuhan pengukuran posisi dan pemeriksaan infrastruktur. Salah satu aplikasi pentingnya adalah clearance measurement, yaitu pengukuran ruang bebas di sekitar jalur kereta.
Informasi mengenai ruang bebas sangat penting dari sisi keselamatan. Dengan mengetahui dimensi ruang yang tersedia secara akurat, kondisi infrastruktur dapat diperiksa untuk memastikan tidak terdapat bagian yang mengganggu area operasional kereta.
Data mengenai ruang yang dapat digunakan juga penting bagi produsen rolling stock dalam menentukan dimensi kendaraan dan memastikan kendaraan dapat beroperasi sesuai batas ruang yang tersedia.
Pengukuran Clearance Jalur Kereta Api

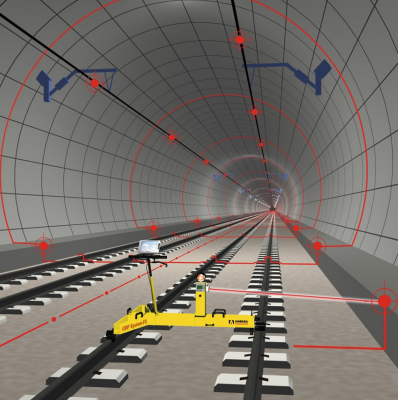

Pengukuran clearance kereta api merupakan salah satu aplikasi utama Sensor Jarak Laser Dimetix. Sensor dapat digunakan untuk mengukur jarak antara jalur kereta dengan struktur atau objek di sekitarnya.
Pengukuran secara presisi membantu memperoleh informasi mengenai profil ruang yang tersedia. Hal ini dapat mendukung proses konstruksi, inspeksi, pemeliharaan, serta evaluasi infrastruktur perkeretaapian.
Selain clearance, sensor Dimetix juga dapat digunakan untuk pengukuran kabel overhead. Dengan demikian, satu sistem pengukuran dapat menangani beberapa kebutuhan inspeksi infrastruktur kereta api.
Sistem Pengukuran GRP3000

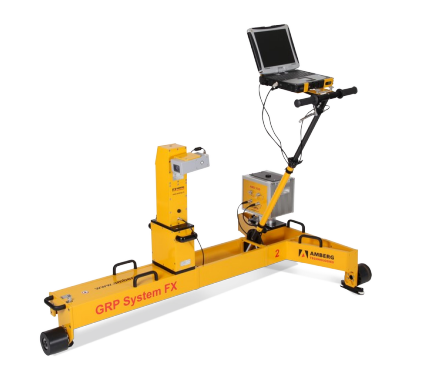

Perusahaan Amberg yang berlokasi di Regensdorf dekat Zurich menggunakan sensor Dimetix pada sistem pengukuran GRP3000. Sensor Laser Distance Dimetix yang terintegrasi pada perangkat tersebut digunakan untuk melakukan pengukuran clearance sekaligus pengukuran kabel overhead.
Sensor dipasang menggunakan mounting bracket sehingga dapat diarahkan ke area yang perlu diukur. Teknologi pengukuran laser memungkinkan proses pengambilan data dilakukan secara presisi tanpa kontak langsung dengan objek.
Penggunaan sensor pada sistem pengukuran khusus ini menunjukkan bagaimana teknologi laser distance measurement dapat diterapkan untuk kebutuhan survei dan inspeksi infrastruktur perkeretaapian.
Keunggulan Sensor Jarak Laser Dimetix
Sensor Jarak Laser Dimetix dirancang untuk aplikasi yang membutuhkan akurasi tinggi, pengukuran jarak jauh, dan keandalan dalam lingkungan kerja yang menantang.
Beberapa keunggulannya meliputi:
- Akurasi hingga ±1 mm pada model tertentu.
- Repeatability hingga ±0,3 mm.
- Jangkauan pengukuran hingga sekitar 100 meter pada permukaan alami.
- Jangkauan hingga 500 meter menggunakan reflective foil.
- Sinar laser terlihat sehingga memudahkan instalasi dan penyelarasan.
- Konfigurasi sensor dapat dilakukan menggunakan software gratis.
- Rentang suhu operasi hingga -40°C hingga +60°C pada model tertentu.
- Pengoperasian tanpa perawatan rutin.
- Mendukung berbagai interface komunikasi.
- Perlindungan perangkat IP65.
- Bobot perangkat kurang dari 500 gram pada lini produk yang dijelaskan.
Pengukuran Presisi untuk Konstruksi dan Pemeliharaan Rel
Dalam pembangunan maupun pemeliharaan infrastruktur kereta api, ketepatan posisi merupakan salah satu faktor penting. Kesalahan pengukuran dapat memengaruhi kesesuaian antara jalur, struktur pendukung, kabel overhead, dan ruang bebas kendaraan.
Dengan menggunakan sensor laser, pengukuran dapat dilakukan secara lebih cepat dan presisi. Hasil pengukuran dapat dimanfaatkan untuk mengevaluasi kondisi infrastruktur dan membantu proses pemeliharaan agar tetap sesuai dengan kebutuhan teknis.
Sensor Dimetix juga dapat digunakan pada lingkungan kerja dengan kondisi temperatur yang berubah-ubah, sehingga mendukung kegiatan survei dan pengukuran di lapangan.
Interface untuk Integrasi Sistem Pengukuran
Sensor Dimetix menyediakan berbagai pilihan interface yang dapat digunakan untuk mengintegrasikan hasil pengukuran dengan sistem pengolahan data atau perangkat kontrol.
Interface yang tersedia meliputi:
- SSI
- RS-422/485
- RS-232
- 2 digital outputs
- PROFINET (opsional)
- EtherNet/IP (opsional)
- EtherCAT (opsional)
Dukungan berbagai interface tersebut memberikan fleksibilitas dalam menghubungkan sensor jarak laser dengan sistem pengukuran, PLC, PC, maupun sistem otomasi.
Manfaat Sensor Laser untuk Survei Infrastruktur Kereta Api
Penggunaan Sensor Jarak Laser Dimetix untuk survei infrastruktur kereta api memberikan beberapa manfaat dalam proses pengukuran dan inspeksi, antara lain:
- Membantu melakukan pengukuran clearance secara presisi.
- Mendukung pengukuran kabel overhead.
- Membantu memperoleh data posisi dengan akurasi tinggi.
- Memungkinkan pengukuran tanpa kontak langsung.
- Mendukung proses inspeksi dan pemeliharaan infrastruktur.
- Dapat diintegrasikan dengan sistem pengukuran otomatis.
- Cocok untuk aplikasi survei di lingkungan kerja yang menantang.
Aplikasi Sensor Jarak Laser Dimetix
Selain survei infrastruktur kereta api, teknologi sensor jarak laser Dimetix dapat digunakan untuk berbagai aplikasi pengukuran posisi yang membutuhkan presisi tinggi, seperti:
- Survei jalur kereta api
- Pengukuran clearance rel
- Pengukuran kabel overhead
- Inspeksi infrastruktur perkeretaapian
- Pemeliharaan jalur kereta
- Pengukuran posisi struktur
- Sistem pengukuran berbasis PLC dan PC
- Survei konstruksi
- Aplikasi geodesi
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Pilihan Model Sensor Jarak Laser Dimetix
Dimetix menyediakan beberapa model dengan spesifikasi yang berbeda sehingga dapat disesuaikan dengan kebutuhan jangkauan, akurasi, kecepatan pengukuran, dan kondisi lingkungan.
Seri DPE, DEN, dan DEH
| Model | Akurasi | Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
Seri DAE, DAN, dan DBN
| Model | Akurasi | Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Survei Infrastruktur Kereta Api merupakan solusi pengukuran presisi yang dapat mendukung kebutuhan konstruksi, inspeksi, dan pemeliharaan infrastruktur perkeretaapian. Kemampuan mencapai akurasi hingga ±1 mm, repeatability hingga ±0,3 mm, serta jangkauan hingga 500 meter menggunakan reflective foil membuat sensor ini sesuai untuk berbagai kebutuhan pengukuran posisi.
Dengan kemampuan melakukan clearance measurement dan pengukuran kabel overhead, sensor Dimetix dapat diintegrasikan ke dalam sistem pengukuran khusus seperti GRP3000. Berbagai pilihan interface dan konstruksi yang dirancang untuk lingkungan industri semakin mendukung penggunaan sensor ini dalam aplikasi survei dan monitoring infrastruktur kereta api.
