Solusi Pemotongan Material Terkontrol Laser
Dalam industri pengolahan kayu dan logam, proses pemotongan material membutuhkan pengukuran posisi yang akurat untuk menjaga kualitas dan efisiensi produksi. Metode pengukuran kontak tradisional menggunakan komponen mekanis, tali, atau kabel memiliki risiko mengalami keausan, putus, maupun perubahan panjang. Selain itu, kontak langsung juga berpotensi menyebabkan kerusakan pada permukaan material yang sedang diukur.
Untuk mengatasi tantangan tersebut, Dimetix Laser Distance Sensor menawarkan solusi pengukuran posisi tanpa kontak yang dapat digunakan dalam sistem laser controlled cut-off. Teknologi ini memanfaatkan kemampuan pengukuran jarak dengan jangkauan, akurasi, dan ketahanan yang sesuai untuk kebutuhan lingkungan industri.
Sistem Laser Controlled Cut-Off untuk Industri Baja

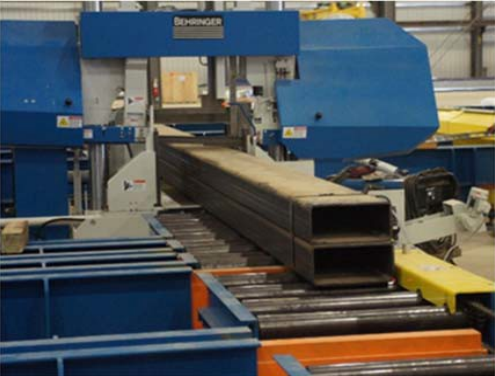

Salah satu penerapan Dimetix dilakukan oleh partner integrasi dalam proyek perluasan fasilitas produksi baja baru. Sistem tersebut dirancang sebagai bagian dari laser-controlled cut-off system yang digunakan bersama mesin gergaji Behringer untuk proses pemotongan batang baja.
Fasilitas produksi yang bersifat terbuka menghadirkan kondisi kerja yang cukup berat, sebagaimana umum ditemukan pada lingkungan produksi baja. Oleh karena itu, sistem pengukuran membutuhkan sensor yang mampu bekerja secara andal sekaligus memberikan informasi posisi secara akurat.
Sistem ini menggunakan beberapa komponen utama, yaitu:
- 1 Dimetix FLS-C Laser Distance Sensor
- Variable linear motor drive
- Monitor interface dengan PLC terintegrasi
- Housing untuk berbagai komponen dan koneksi

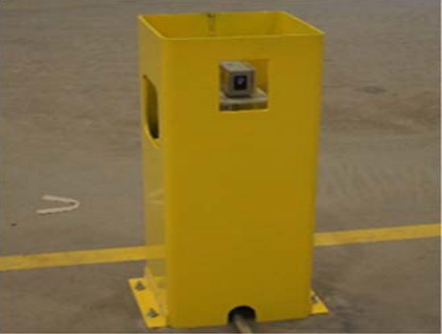

- Bracket pemasangan berbahan baja berat yang dapat disesuaikan
Konstruksi bracket dirancang untuk menghadapi kondisi operasional yang berat sehingga sensor dapat terpasang dengan stabil pada sistem pemotongan.
Cara Kerja Laser Distance Sensor pada Sistem Pemotongan
Pada sistem pemotongan material terkontrol laser, Dimetix Laser Distance Sensor digunakan untuk melakukan pengukuran posisi secara non-kontak. Informasi jarak yang diperoleh sensor menjadi bagian dari sistem kontrol yang terhubung dengan linear motor drive dan PLC.
Dengan pendekatan ini, posisi material dapat dipantau tanpa menggunakan komponen pengukuran yang bersentuhan langsung dengan objek. Hal tersebut membantu mengurangi ketergantungan terhadap komponen mekanis yang dapat mengalami keausan atau kerusakan selama penggunaan.
Pengukuran posisi yang akurat juga mendukung proses pemotongan agar dapat dilakukan sesuai kebutuhan produksi, sekaligus membantu mengurangi potensi pemborosan material dan gangguan akibat kegagalan komponen mekanis.
Keunggulan Dimetix Laser Distance Sensor
1. Pengukuran Tanpa Kontak
Laser Distance Sensor melakukan pengukuran tanpa menyentuh material. Metode ini membantu menghindari potensi kerusakan permukaan yang dapat terjadi pada metode pengukuran kontak.
2. Akurasi hingga ±1 mm
Sensor Dimetix memiliki kemampuan pengukuran dengan akurasi hingga ±1 mm, sehingga sesuai untuk aplikasi pengukuran posisi yang membutuhkan presisi tinggi.
3. Jangkauan Pengukuran hingga 500 Meter
Tergantung model dan target, sensor dapat memiliki jangkauan hingga 100 meter pada permukaan natural dan hingga 500 meter menggunakan reflective foil.
4. Rentang Suhu Operasi Luas
Sensor dapat beroperasi pada rentang suhu hingga -40°C sampai +60°C, sehingga mendukung penggunaan pada berbagai kondisi lingkungan industri.
5. Instalasi Lebih Mudah
Laser beam yang terlihat membantu proses pemasangan dan penyelarasan sensor terhadap target.
6. Minim Perawatan
Karena pengukuran dilakukan tanpa kontak, sistem dapat mengurangi ketergantungan terhadap komponen mekanis yang mengalami kontak dan keausan.
Integrasi dengan Sistem Kontrol Industri
Dimetix Laser Distance Sensors dilengkapi berbagai interface untuk mempermudah integrasi dengan sistem kontrol. Interface standar yang tersedia meliputi SSI, RS-422/485, RS-232, serta dua digital output.
Untuk kebutuhan Industrial Ethernet, tersedia pilihan PROFINET, EtherNet/IP, dan EtherCAT. Sensor juga memiliki perlindungan IP65 dengan bobot kurang dari 500 gram.
Konektivitas tersebut memungkinkan data hasil pengukuran digunakan dalam sistem kontrol produksi, termasuk integrasi dengan PLC atau PC sesuai kebutuhan aplikasi.
Manfaat untuk Efisiensi Produksi
Penggunaan Laser Distance Sensor untuk sistem pemotongan memberikan pendekatan yang lebih efisien dibandingkan metode pengukuran kontak. Pengukuran tanpa kontak membantu mengurangi risiko kegagalan akibat keausan tali, kabel, maupun komponen mekanis lainnya.
Dengan kemampuan pengukuran yang presisi dan integrasi ke sistem kontrol, teknologi ini dapat mendukung peningkatan kualitas, membantu mengurangi pemborosan material, serta mengurangi potensi penghentian produksi yang berkaitan dengan kegagalan mekanis.
Aplikasi pada Mesin Kayu dan Logam
Solusi laser controlled cut-off dapat digunakan pada berbagai aplikasi wood dan metal processing machines, terutama ketika pengukuran posisi menjadi bagian penting dari proses pemotongan. Teknologi sensor laser dapat menjadi alternatif untuk sistem pengukuran kontak yang membutuhkan perawatan komponen mekanis secara berkala.
Pada industri logam, solusi ini juga dapat diterapkan pada lingkungan produksi yang memiliki tuntutan tinggi terhadap akurasi, ketahanan, dan kontinuitas proses.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Spesifikasi Model Dimetix
Berikut beberapa model Dimetix yang tersedia untuk kebutuhan pengukuran jarak dan posisi:
| Model | Akurasi | Jangkauan Natural Surface | Reflective Foil | Kecepatan Pengukuran | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Solusi pemotongan material terkontrol laser menggunakan Dimetix Laser Distance Sensor merupakan pendekatan pengukuran posisi tanpa kontak yang dirancang untuk mendukung proses pemotongan pada industri kayu dan logam. Dengan akurasi hingga ±1 mm, jangkauan hingga 500 meter menggunakan reflective foil, rentang suhu operasi hingga -40°C sampai +60°C, serta berbagai pilihan interface industri, sensor Dimetix dapat diintegrasikan dengan sistem kontrol produksi.
Teknologi ini membantu mengurangi ketergantungan terhadap metode pengukuran kontak, mendukung efisiensi penggunaan material, dan memberikan solusi pengukuran posisi yang sesuai untuk kebutuhan aplikasi industri dengan tuntutan presisi tinggi.
