Sensor Jarak Laser Dimetix untuk Monitoring Pengangkatan Peralatan Pertambangan
Sensor Jarak Laser Dimetix merupakan solusi pengukuran posisi dan monitoring untuk proses pengangkatan peralatan berukuran besar di industri pertambangan. Sensor ini dapat mengukur perpindahan struktur secara presisi pada beberapa titik selama proses lifting, sehingga posisi peralatan dapat dipantau secara terus-menerus.

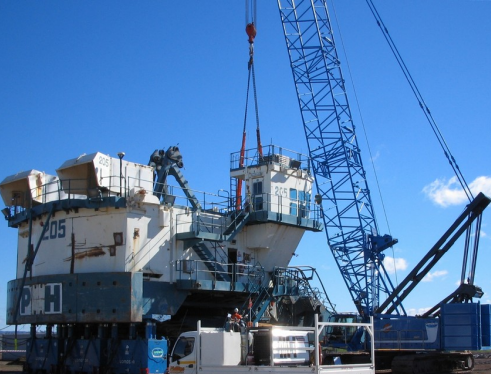

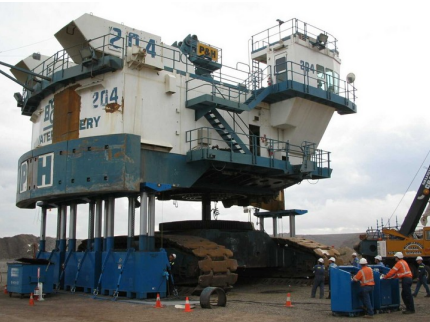

Monitoring Posisi Saat Pengangkatan Peralatan Tambang
Pengangkatan mesin dan struktur berat pada surface mining membutuhkan proses yang terencana dan terkontrol. Struktur berukuran besar harus tetap berada pada posisi yang tepat selama proses pengangkatan untuk mendukung kelancaran pekerjaan.
Dengan Dimetix Laser Distance Sensor, posisi peralatan yang sedang diangkat dapat diukur secara permanen dari beberapa lokasi. Data pengukuran membantu operator memantau perubahan posisi dan memastikan struktur tetap berada dalam kondisi tegak selama proses lifting.
Teknologi ini digunakan dalam proyek heavy lifting dan transportasi peralatan tambang, termasuk kebutuhan engineering, rigging, servicing, dan maintenance.
Keunggulan Sensor Laser Dimetix
Sensor Jarak Laser Dimetix menawarkan sejumlah keunggulan untuk aplikasi position measurement dan monitoring, yaitu:
- Akurasi hingga ±1 mm pada model tertentu.
- Repeatability hingga ±0,3 mm pada model tertentu.
- Jangkauan hingga 100 meter pada permukaan natural.
- Jangkauan hingga 500 meter menggunakan reflective foil pada model tertentu.
- Laser terlihat untuk memudahkan instalasi dan penyelarasan.
- Konfigurasi mudah menggunakan software gratis.
- Rentang suhu operasi hingga -40°C hingga +60°C, tergantung model.
- Desain IP65 untuk kebutuhan lingkungan industri.
- Operasi minim perawatan.
- Cocok untuk pengukuran posisi dari beberapa titik.
Cara Kerja pada Proses Lifting
Penerapan sensor laser Dimetix pada pengangkatan peralatan tambang dapat dilakukan dengan menempatkan sensor pada beberapa titik pengukuran yang sesuai.
Secara umum, prosesnya meliputi:
- Sensor diarahkan ke titik atau target pada struktur yang akan diangkat.
- Sensor mengukur jarak dari posisi referensi ke struktur.
- Pengukuran dilakukan secara berkala atau terus-menerus selama proses lifting.
- Perubahan jarak digunakan untuk memantau perpindahan struktur.
- Data pengukuran dapat digunakan untuk mengevaluasi posisi dan menjaga struktur tetap tegak selama pengangkatan.
Pengukuran tanpa kontak menjadi keunggulan penting karena sensor dapat ditempatkan pada posisi tertentu tanpa perlu menyentuh struktur yang sedang diangkat.
Aplikasi Sensor Jarak Laser di Industri Pertambangan
Sensor Dimetix dapat digunakan untuk berbagai kebutuhan pengukuran posisi dan monitoring, seperti:
- Pengangkatan peralatan pertambangan
- Monitoring posisi mesin tambang
- Heavy lifting equipment
- Pengukuran perpindahan struktur
- Monitoring posisi struktur berat
- Sistem rigging dan lifting
- Pengukuran posisi alat berat
- Monitoring proses pengangkatan
- Transportasi peralatan pertambangan
- Sistem monitoring industri pertambangan
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Interface dan Integrasi Sistem
Dimetix menyediakan berbagai pilihan interface yang memudahkan integrasi sensor dengan sistem kontrol dan akuisisi data.
| Interface | Keterangan |
|---|---|
| SSI | Komunikasi digital |
| RS-422/485 | Komunikasi serial industri |
| RS-232 | Integrasi perangkat dan sistem kontrol |
| 2 Digital Outputs | Output digital |
| PROFINET | Industrial Ethernet opsional |
| EtherNet/IP | Industrial Ethernet opsional |
| EtherCAT | Industrial Ethernet opsional |
Pilihan Model Dimetix D-Series
Dimetix menyediakan berbagai model dengan pilihan akurasi, jangkauan, dan kecepatan pengukuran yang berbeda.
| Model | Akurasi | Natural Surface | Reflective Foil | Max. Rate | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40–+60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10–+50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Monitoring Pengangkatan Peralatan Pertambangan menyediakan solusi pengukuran posisi tanpa kontak dengan akurasi tinggi. Sensor dapat digunakan untuk memantau perpindahan struktur berat dari beberapa titik selama proses lifting.
Dengan pilihan jangkauan hingga 100 meter pada permukaan natural dan hingga 500 meter dengan reflective foil pada model tertentu, serta dukungan berbagai interface industri, Dimetix D-Series dapat disesuaikan untuk kebutuhan position measurement dan monitoring pada proyek pertambangan dan heavy lifting.
