Sensor Jarak Laser Dimetix untuk Pengukuran Ketinggian Presisi pada Sistem LIBS
Sensor Jarak Laser Dimetix merupakan solusi pengukuran ketinggian material secara presisi untuk mendukung sistem Laser-Induced Breakdown Spectroscopy (LIBS) di industri pertambangan. Sensor ini mampu mengukur perubahan ketinggian material pada conveyor secara kontinu sehingga posisi fokus LIBS dapat dipertahankan dan proses analisis unsur berjalan lebih konsisten.
Pengukuran Ketinggian Material pada Sistem LIBS
LIBS merupakan teknologi analisis yang menggunakan laser untuk menghasilkan plasma pada permukaan material. Cahaya yang dihasilkan dari plasma kemudian dianalisis untuk menentukan komposisi unsur material secara real-time.
Teknologi ini banyak digunakan dalam pertambangan dan pengolahan mineral karena dapat memberikan informasi komposisi material secara langsung pada conveyor. Data tersebut membantu proses penyesuaian produksi dan pengendalian kualitas secara lebih cepat dibandingkan pengujian laboratorium konvensional.
Namun, ketinggian material yang melewati conveyor dapat berubah akibat perbedaan ukuran dan volume muatan. Perubahan tersebut dapat memengaruhi jarak fokus laser LIBS dan berpotensi membuat hasil pengukuran menjadi kurang konsisten.
Sensor Laser Dimetix Menjaga Posisi Fokus LIBS
Dimetix Laser Distance Sensor digunakan untuk mengukur ketinggian material di atas conveyor secara terus-menerus. Data ketinggian tersebut dapat digunakan oleh sistem LIBS untuk menyesuaikan fokus sehingga proses analisis tetap berada pada posisi yang sesuai.
Dengan pengukuran jarak berbasis laser, sistem dapat memperoleh informasi perubahan ketinggian material secara cepat dan presisi tanpa kontak langsung dengan material.
Keunggulan untuk Sistem LIBS
- Presisi tinggi: pengukuran hingga tingkat milimeter untuk membantu menjaga fokus LIBS.
- Data real-time: memberikan informasi ketinggian material secara kontinu.
- Pengukuran tanpa kontak: sensor tidak perlu menyentuh material pada conveyor.
- Desain tangguh: sesuai untuk lingkungan dengan debu, getaran, dan temperatur tinggi.
- Monitoring kontinu: perubahan ketinggian material dapat dipantau selama proses produksi.
Integrasi Sensor Jarak dengan Sistem LIBS

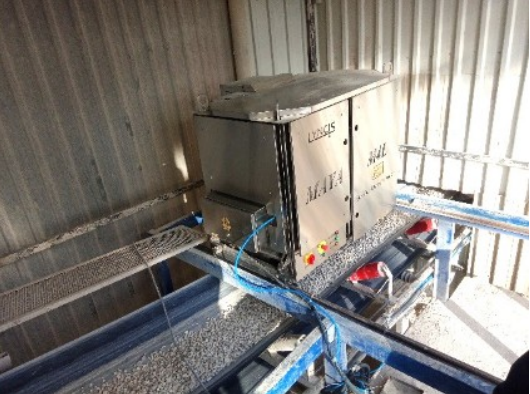

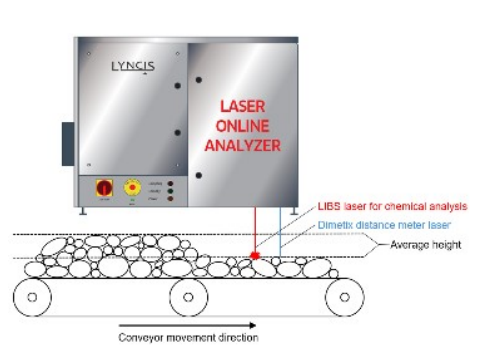

Penerapan sensor Dimetix pada sistem LIBS dapat dilakukan dengan menempatkan sensor di atas conveyor untuk mengukur jarak menuju permukaan material.
Secara umum, prosesnya meliputi:
- Sensor laser mengukur jarak ke permukaan material.
- Perubahan ketinggian material dideteksi secara kontinu.
- Data ketinggian dikirim ke sistem kontrol atau analyzer.
- Sistem LIBS menggunakan informasi tersebut untuk mempertahankan posisi fokus.
- Analisis komposisi unsur dapat dilakukan secara lebih konsisten.
Integrasi ini membantu menggabungkan pengukuran jarak presisi dan analisis unsur real-time dalam satu proses monitoring.
Aplikasi Sensor Laser Dimetix
Selain sistem LIBS, sensor jarak Dimetix dapat digunakan untuk berbagai kebutuhan positioning dan monitoring di industri pertambangan, seperti:
- Pengukuran ketinggian material conveyor
- Monitoring material mineral
- Sistem analisis unsur berbasis LIBS
- Pengukuran posisi material
- Monitoring proses pengolahan mineral
- Pengukuran jarak tanpa kontak
- Sistem kontrol proses pertambangan
- Monitoring conveyor industri
- Otomasi proses produksi
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Interface dan Integrasi Industri
Dimetix D-Series menyediakan beberapa interface untuk integrasi dengan sistem kontrol, PLC, PC, maupun perangkat otomasi industri.
| Interface | Keterangan |
|---|---|
| SSI | Komunikasi digital |
| RS-422/485 | Komunikasi serial |
| RS-232 | Integrasi dengan perangkat kontrol |
| 2 Digital Outputs | Output digital |
| PROFINET | Industrial Ethernet opsional |
| EtherNet/IP | Industrial Ethernet opsional |
| EtherCAT | Industrial Ethernet opsional |
Seluruh perangkat Dimetix juga memiliki perlindungan IP65 dan bobot kurang dari 500 gram.
Pilihan Model Dimetix D-Series
Dimetix menyediakan beberapa model dengan tingkat akurasi dan jangkauan berbeda untuk disesuaikan dengan kebutuhan aplikasi pengukuran.
| Model | Akurasi | Natural Surface | Reflective Foil | Max. Rate | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40–+60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10–+50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Pengukuran Ketinggian Presisi pada Sistem LIBS membantu mengatasi perubahan ketinggian material pada conveyor yang dapat memengaruhi fokus analisis. Dengan pengukuran jarak secara kontinu dan presisi hingga tingkat milimeter pada model tertentu, sensor dapat mendukung sistem LIBS dalam mempertahankan posisi fokus yang sesuai.
Dukungan berbagai interface industri, perlindungan IP65, serta pilihan model dengan jangkauan hingga 500 meter menggunakan reflective foil membuat Dimetix D-Series fleksibel untuk berbagai kebutuhan positioning, monitoring, dan pengukuran material di industri pertambangan.
