Sensor Jarak Laser Dimetix untuk Pengukuran Diameter dan Lebar Otomatis
Sensor Jarak Laser Dimetix merupakan solusi pengukuran dimensi tanpa kontak untuk kebutuhan industri kertas dan tekstil, khususnya dalam monitoring diameter dan lebar roll. Dengan akurasi tinggi, pengukuran otomatis, serta berbagai pilihan interface, sensor ini membantu proses produksi mendapatkan data dimensi secara konsisten dan mudah diintegrasikan dengan sistem kontrol.

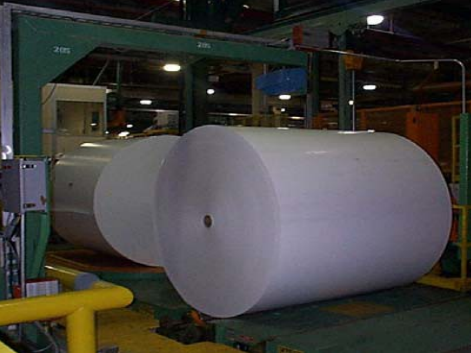

Pengukuran Diameter dan Lebar Roll Secara Otomatis
Dalam industri paper dan textile mill, ukuran roll dapat berbeda-beda selama proses produksi. Karena itu, dibutuhkan sistem yang mampu mengukur diameter dan lebar roll secara otomatis tanpa perlu melakukan penyesuaian atau kontak langsung.
Sensor Jarak Laser Dimetix mampu mengukur berbagai ukuran roll dengan memanfaatkan teknologi pengukuran laser. Hasil pengukuran dapat digunakan untuk monitoring dimensi secara real-time dan diteruskan ke PLC atau PC.
Dibandingkan metode manual maupun sensor mekanis, sistem laser menawarkan pengukuran yang andal, repeatable, dan bebas perawatan.
Cara Kerja Pengukuran Lebar Roll
Untuk mengukur lebar roll, digunakan dua sensor laser Dimetix yang dipasang saling berhadapan.
Metode ini disebut pengukuran diferensial (differential measurement). Kedua sensor mengukur jarak dari sisi berlawanan, kemudian hasil pengukuran dikombinasikan berdasarkan jarak pemisah yang telah diketahui.
Secara sederhana:
Lebar Roll = Jarak Referensi − Jarak Sensor 1 − Jarak Sensor 2
Dengan metode tersebut, sistem dapat menentukan lebar roll secara otomatis tanpa menyentuh permukaan material.
Cara Kerja Pengukuran Diameter Roll

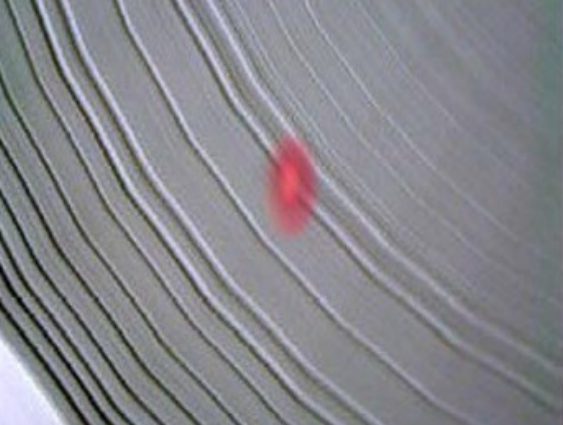

Untuk pengukuran diameter, sensor laser dipasang di bagian atas roll. Sensor mengukur jarak menuju permukaan roll berdasarkan posisi sensor yang diketahui dan calibration offset.
Roll ditempatkan pada shallow-V roller assembly untuk menjaga posisi roll selama proses pengukuran. Dengan posisi yang stabil, perubahan diameter dapat dipantau secara konsisten selama proses produksi.
Keunggulan Sensor Laser Dimetix
Penggunaan sensor jarak laser memberikan sejumlah keuntungan untuk aplikasi pengukuran dimensi industri:
- Akurasi hingga ±1 mm pada model tertentu
- Repeatability hingga ±0,3 mm
- Pengukuran tanpa kontak
- Pengukuran diameter dan lebar secara otomatis
- Dapat mengukur berbagai ukuran roll tanpa penyesuaian manual
- Laser terlihat sehingga pemasangan lebih mudah
- Konfigurasi mudah menggunakan software gratis
- Rentang pengukuran hingga 100 m pada permukaan alami
- Rentang hingga 500 m pada reflective foil
- Data dapat diterima oleh PLC atau PC
- Berbagai pilihan interface
- Operasi bebas perawatan
- Perlindungan IP65
- Cocok untuk lingkungan industri
Aplikasi Sensor Jarak Laser Dimetix
Teknologi ini dapat digunakan dalam berbagai proses pengukuran dan monitoring industri, terutama pada:
- Industri kertas (paper mill)
- Industri tekstil
- Pengukuran diameter paper roll
- Pengukuran lebar paper roll
- Monitoring diameter roll secara otomatis
- Monitoring dimensi produk
- Pengukuran material tanpa kontak
- Sistem otomasi produksi
- Integrasi pengukuran dengan PLC
- Integrasi data dengan PC
Alternatif Pengukuran Dibanding Metode Konvensional
Sensor laser Dimetix menjadi alternatif untuk beberapa metode pengukuran yang membutuhkan kontak atau pemeriksaan manual, seperti string potentiometer, transducer, sensor ultrasonik, dan pengukuran menggunakan meteran.
Karena tidak membutuhkan kontak langsung dengan roll dan tidak memiliki komponen mekanis yang bergerak, sensor laser dapat membantu mengurangi potensi keausan serta kebutuhan perawatan pada sistem pengukuran.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Interface untuk Integrasi Sistem
Sensor Dimetix mendukung berbagai interface untuk memudahkan integrasi dengan sistem otomasi dan monitoring produksi.
| Interface | Keterangan |
|---|---|
| Analog | Output sinyal analog |
| RS-232 | Komunikasi serial |
| RS-422/485 | Komunikasi serial industri |
| SSI | Komunikasi data |
| Digital Input/Output | Input dan output digital |
| Industrial Ethernet | Integrasi jaringan industri |
| PROFINET* | Industrial Ethernet |
| EtherNet/IP* | Industrial Ethernet |
| EtherCAT* | Industrial Ethernet |
Spesifikasi Model Dimetix D-Series
Berikut pilihan model sensor Dimetix yang dapat digunakan sesuai kebutuhan jarak dan tingkat akurasi:
| Model | Akurasi | Permukaan Alami | Reflective Foil | Max. Rate | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40–+60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10–+50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Pengukuran Diameter dan Lebar Otomatis menawarkan solusi praktis untuk monitoring dimensi roll pada industri kertas dan tekstil. Dua sensor yang dipasang berlawanan dapat digunakan untuk pengukuran lebar secara diferensial, sedangkan sensor yang dipasang di atas roll digunakan untuk mengukur diameter.
Dengan akurasi hingga ±1 mm pada model tertentu, repeatability hingga ±0,3 mm, pengukuran tanpa kontak, berbagai interface, serta integrasi dengan PLC atau PC, Dimetix D-Series dapat mendukung kebutuhan pengukuran dimensi dan monitoring otomatis dalam proses produksi.
