Sensor Jarak Laser Dimetix untuk Pengukuran Defleksi Presisi pada Uji Ketahanan Api
Sensor Jarak Laser Dimetix merupakan solusi pengukuran tanpa kontak untuk monitoring defleksi secara real-time pada pengujian ketahanan api. Teknologi ini digunakan untuk mengukur perubahan posisi, pembengkokan, atau deformasi komponen bangunan seperti pintu, jendela, dan dinding ketika terkena temperatur tinggi.
Pengukuran Defleksi Saat Uji Ketahanan Api
Dalam fire resistance testing, komponen bangunan dipanaskan hingga temperatur tinggi untuk mensimulasikan kondisi kebakaran. Paparan panas dapat menyebabkan material mengalami pemuaian, perubahan bentuk, atau defleksi.

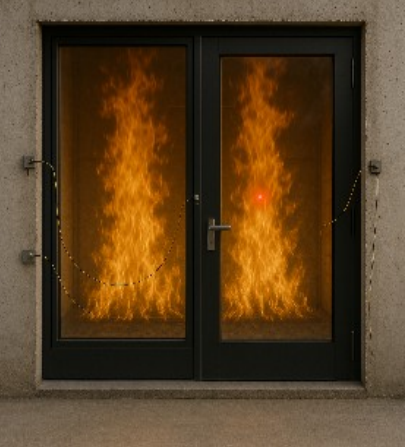

Untuk mengetahui perubahan tersebut secara akurat, Laser Distance Sensor Dimetix ditempatkan pada sisi yang berlawanan dari sumber panas. Sensor mengukur jarak menuju target yang dipasang pada objek uji secara terus-menerus sehingga perubahan posisi sekecil apa pun dapat dipantau secara real-time.
Sensor Laser Non-Kontak untuk Monitoring Defleksi
Pada aplikasi ini digunakan Dimetix DAN-10-150 yang dipasang pada posisi tetap, biasanya di atas atau berseberangan dengan objek pengujian. Sensor bekerja tanpa menyentuh spesimen sehingga tidak memberikan pengaruh mekanis terhadap hasil pengujian.
Dengan kecepatan pengukuran hingga 100 Hz, perubahan geometri objek dapat dideteksi dengan cepat. Akurasi pengukuran hingga ±1 mm juga memungkinkan pengujian menangkap defleksi pada tingkat milimeter yang dapat menjadi parameter penting dalam evaluasi performa komponen tahan api.
Data Pengukuran untuk Evaluasi Material
Data defleksi yang diperoleh dari sensor dapat digunakan bersama parameter pengujian lainnya, seperti temperatur dan radiasi, untuk mendapatkan gambaran yang lebih lengkap mengenai perilaku material saat menerima panas ekstrem.
Informasi tersebut dapat membantu engineer dan ahli keselamatan dalam mengevaluasi performa komponen serta mendukung pengembangan desain dan material yang memiliki ketahanan terhadap kondisi kebakaran.
Keunggulan Sensor Jarak Laser Dimetix
Beberapa keunggulan Dimetix untuk aplikasi pengukuran defleksi pada uji ketahanan api meliputi:
- Akurasi hingga ±1 mm pada model yang sesuai.
- Pengukuran defleksi secara real-time.
- Metode pengukuran tanpa kontak.
- Kecepatan pengukuran hingga 100 Hz pada DAN-10-150.
- Tidak memengaruhi objek selama proses pengujian.
- Dapat digunakan untuk monitoring perubahan posisi dan geometri.
- Mendukung akuisisi data menggunakan PLC atau PC.
- Tersedia berbagai interface untuk integrasi sistem.
- Perlindungan perangkat IP65.
- Bobot sensor kurang dari 500 gram.
Aplikasi Pengukuran Defleksi
Sensor Jarak Laser Dimetix dapat digunakan untuk berbagai kebutuhan monitoring selama pengujian, antara lain:
- Pengukuran defleksi pintu tahan api.
- Monitoring perubahan posisi jendela.
- Pengukuran deformasi dinding.
- Monitoring perubahan geometri komponen.
- Pengujian performa material bangunan.
- Pengukuran perpindahan tanpa kontak.
- Akuisisi data defleksi secara real-time.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Interface dan Integrasi Sistem
Sensor Dimetix menyediakan berbagai interface untuk diintegrasikan dengan sistem kontrol dan akuisisi data:
| Interface | Keterangan |
|---|---|
| SSI | Komunikasi data pengukuran |
| RS-422/485 | Integrasi sistem industri |
| RS-232 | Komunikasi dengan perangkat kontrol |
| 2 Digital Outputs | Output digital |
| PROFINET | Industrial Ethernet opsional |
| EtherNet/IP | Industrial Ethernet opsional |
| EtherCAT | Industrial Ethernet opsional |
Pilihan Model Sensor Dimetix
Dimetix memiliki beberapa seri sensor dengan spesifikasi berbeda untuk menyesuaikan kebutuhan jarak dan akurasi:
| Model | Akurasi | Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40–+60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10–+50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Pengukuran Defleksi Presisi pada Uji Ketahanan Api menawarkan metode pengukuran yang cepat, akurat, dan tanpa kontak. Dengan akurasi hingga ±1 mm serta pengukuran hingga 100 Hz pada DAN-10-150, sensor dapat membantu memantau perubahan posisi dan defleksi komponen selama pengujian temperatur tinggi secara berkelanjutan.
