Sensor Jarak Laser Dimetix untuk Monitoring Terowongan Kereta Api
Sensor Jarak Laser Dimetix merupakan solusi pengukuran jarak presisi yang dapat digunakan untuk monitoring terowongan kereta api dan mendeteksi perubahan atau deformasi struktur secara otomatis. Teknologi pengukuran tanpa kontak memungkinkan kondisi terowongan dipantau secara berkala, terutama pada proyek konstruksi yang membutuhkan pemantauan struktur secara terus-menerus.
Salah satu penerapannya dilakukan oleh RISTAG Ingenieure AG, perusahaan teknik dan survei di Swiss, pada pekerjaan konstruksi di Bern Central Station. Sistem monitoring otomatis dipasang di dalam terowongan kereta api untuk membantu mendeteksi perubahan struktur yang berpotensi membahayakan.
Monitoring Deformasi Terowongan Kereta Api
Dalam pekerjaan konstruksi terowongan, pemantauan deformasi menjadi bagian penting untuk menjaga kondisi struktur tetap berada dalam batas keamanan. Perubahan kecil pada posisi atau bentuk struktur perlu diketahui sedini mungkin agar dapat dilakukan evaluasi dan tindakan yang sesuai.
Pada umumnya, tachymeter digunakan untuk mengukur posisi beberapa titik pada struktur terowongan. Namun, pada proyek ini visibilitas bagian langit-langit terowongan terbatas karena terdapat banyak crossbar di bawahnya.
Untuk mengatasi keterbatasan tersebut, RISTAG menerapkan sistem pengukuran dua tahap yang mengombinasikan Sensor Laser Dimetix dengan tachymeter.
Prinsip Pengukuran Sensor Laser Dimetix
Sistem monitoring terowongan menggunakan dua tahap pengukuran:
- Sensor Jarak Laser Dimetix mengukur jarak antara crossbar dan langit-langit terowongan.

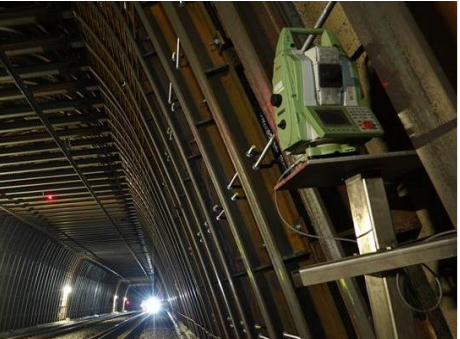

- Tachymeter mengukur posisi crossbar.

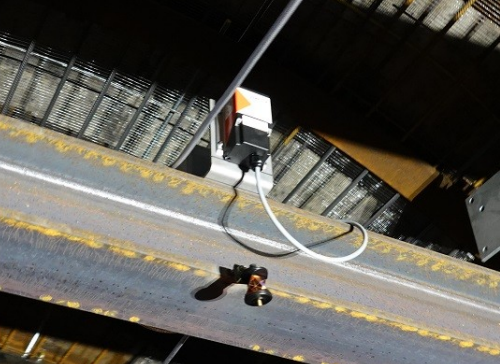

Dengan prinsip tersebut, keterbatasan visibilitas pada langit-langit terowongan dapat diatasi. Sensor laser yang dipasang pada crossbar dapat memperoleh informasi jarak ke permukaan beton, sementara posisi crossbar dipantau menggunakan tachymeter.
Kombinasi kedua metode pengukuran tersebut memungkinkan sistem memantau perubahan kondisi beberapa bagian terowongan secara lebih efektif.
Sensor DAN-10-150 untuk Monitoring Terowongan
Pada proyek ini digunakan Dimetix DAN-10-150 dengan permukaan pengukuran berupa beton. Sensor menggunakan interface RS-485 untuk komunikasi dengan sistem pengukuran dan pengolahan data.
Pengukuran dilakukan setiap 10 menit, dengan nilai rata-rata dari 10 pengukuran jarak. Data tersebut kemudian diproses dan dianalisis menggunakan komputer pengukuran yang berada di lokasi.
Sistem juga dilengkapi dengan notifikasi otomatis melalui email dan SMS. Apabila hasil pengukuran menunjukkan nilai yang melampaui batas keamanan yang telah ditentukan, sistem dapat memberikan pemberitahuan kepada pihak terkait.
Monitoring 24 Jam di Area Terowongan
Salah satu tantangan utama proyek adalah kebutuhan ketersediaan sistem selama 24 jam. Akses menuju terowongan juga terbatas karena tingginya aktivitas kereta api, dengan lalu lintas hingga sekitar satu kereta setiap 2,5 menit.
Kondisi tersebut membuat sistem monitoring otomatis menjadi sangat penting. Pengukuran dapat dilakukan secara berkala tanpa memerlukan akses manual secara terus-menerus ke area terowongan.
Dengan pemantauan otomatis, perubahan jarak yang terjadi pada struktur dapat diketahui berdasarkan data yang dikumpulkan secara berkala.
Keunggulan Monitoring Terowongan Menggunakan Sensor Laser
Penggunaan Sensor Jarak Laser Dimetix memberikan beberapa keuntungan untuk aplikasi monitoring infrastruktur terowongan, antara lain:
- Membantu melakukan monitoring deformasi terowongan.
- Pengukuran dilakukan secara tanpa kontak langsung.
- Dapat digunakan untuk permukaan beton.
- Pengukuran dapat dilakukan secara otomatis dan berkala.
- Mendukung integrasi dengan tachymeter.
- Data dapat diproses menggunakan komputer pengukuran.
- Mendukung sistem notifikasi email dan SMS.
- Sinar laser yang terlihat memudahkan proses instalasi dan penyelarasan.
- Rentang pengukuran hingga sekitar 100 meter pada permukaan alami.
- Jangkauan hingga 500 meter menggunakan reflective foil.
- Akurasi hingga ±1 mm pada model tertentu.
- Mendukung pengoperasian pada rentang suhu yang luas.
- Tidak memerlukan perawatan rutin karena tidak menggunakan komponen bergerak.
Efisiensi Sistem Monitoring Infrastruktur

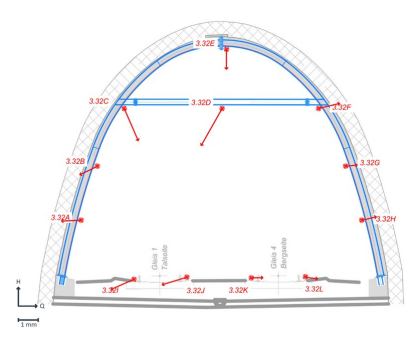

Salah satu manfaat penting dari sistem ini adalah kemampuannya memonitor 20 penampang terowongan hanya dengan menggunakan empat tachymeter, meskipun visibilitas terhalang oleh crossbar.
Penggunaan Sensor Laser Dimetix juga dapat mengurangi kebutuhan penggunaan tachymeter tambahan yang lebih mahal. Dengan demikian, kombinasi sensor laser dan tachymeter dapat memberikan keseimbangan antara akurasi pengukuran, efisiensi sistem, dan biaya proyek.
Lini produk D-Series menyediakan berbagai pilihan sensor sehingga model dapat disesuaikan dengan kebutuhan jangkauan, akurasi, kecepatan pengukuran, dan kondisi lingkungan.
Interface Sensor Jarak Laser Dimetix
Sensor Dimetix menyediakan berbagai pilihan interface untuk mendukung integrasi dengan sistem monitoring dan otomasi, seperti:
- SSI
- RS-422/485
- RS-232
- 2 digital outputs
- PROFINET (opsional)
- EtherNet/IP (opsional)
- EtherCAT (opsional)
Pada aplikasi monitoring terowongan ini, DAN-10-150 menggunakan interface RS-485 untuk terhubung dengan sistem pengukuran.
Aplikasi Sensor Laser untuk Monitoring Terowongan
Teknologi Sensor Jarak Laser Dimetix dapat diterapkan untuk berbagai kebutuhan monitoring dan pengukuran infrastruktur, seperti:
- Monitoring deformasi terowongan kereta api
- Monitoring struktur terowongan
- Pengukuran perubahan jarak struktur
- Monitoring konstruksi terowongan
- Pemantauan posisi crossbar
- Pengukuran permukaan beton
- Monitoring infrastruktur perkeretaapian
- Sistem monitoring otomatis
- Integrasi sensor dengan tachymeter
- Monitoring berbasis data logger dan komputer
Mengapa Memilih Sensor Jarak Laser Dimetix?
Untuk proyek yang membutuhkan monitoring struktur secara kontinu, Sensor Jarak Laser Dimetix menawarkan kemampuan pengukuran presisi dengan berbagai pilihan jangkauan dan interface. Pengukuran tanpa kontak juga membuat sensor sesuai untuk lokasi yang memiliki akses terbatas atau kondisi operasional yang padat.
Pada aplikasi terowongan kereta api, kombinasi sensor laser dengan tachymeter membantu mengatasi keterbatasan visibilitas sekaligus mempertahankan kemampuan monitoring pada beberapa penampang terowongan.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Spesifikasi Model Sensor Dimetix
Berikut beberapa pilihan model Sensor Jarak Laser Dimetix yang tercantum dalam aplikasi ini:
Seri DPE, DEN, dan DEH
| Model | Akurasi | Jangkauan Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
Seri DAE, DAN, dan DBN
| Model | Akurasi | Jangkauan Permukaan Alami | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Monitoring Terowongan Kereta Api merupakan solusi pengukuran presisi untuk membantu memantau perubahan dan deformasi struktur terowongan. Pada proyek di Bern Central Station, sensor DAN-10-150 digunakan untuk mengukur jarak antara crossbar dan langit-langit terowongan, kemudian dikombinasikan dengan tachymeter untuk memperoleh informasi posisi crossbar.
Dengan pengukuran otomatis setiap 10 menit, pemrosesan data di komputer, serta notifikasi email dan SMS ketika batas keamanan terlampaui, sistem ini mendukung monitoring terowongan secara berkelanjutan.
Kemampuan pengukuran hingga tingkat milimeter, pengoperasian tanpa kontak, serta pilihan interface yang beragam menjadikan Sensor Laser Dimetix sebagai solusi yang sesuai untuk berbagai aplikasi monitoring geodesi, konstruksi, dan infrastruktur perkeretaapian.
