Sensor Jarak Laser Dimetix untuk Monitoring Operasional Pintu Air
Sensor Jarak Laser Dimetix merupakan solusi pengukuran presisi yang dapat digunakan untuk monitoring operasional pintu air dan pengukuran posisi komponen pada sistem lock. Teknologi laser distance sensor memungkinkan pengukuran jarak secara akurat pada berbagai kondisi lingkungan sehingga pergerakan komponen dapat dipantau dan disesuaikan dengan perubahan ketinggian air.

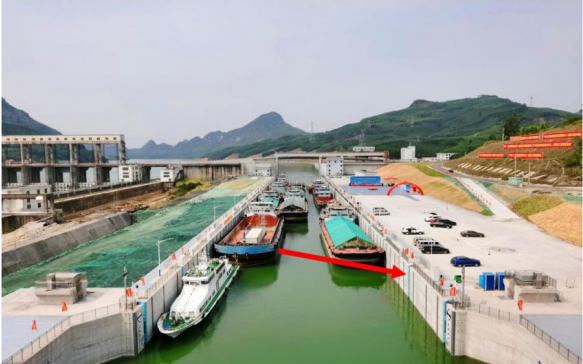

Salah satu penerapannya adalah proyek pintu air di China yang membutuhkan pengukuran pada 32 titik untuk memastikan posisi 32 bollard bergerak sesuai dengan perubahan level air. Ketepatan pengukuran sangat penting karena penyimpangan posisi dapat berisiko menyebabkan gangguan pada kapal maupun infrastruktur lock.
Monitoring Posisi Bollard pada Sistem Pintu Air
Pada proyek tersebut, Dimetix DBN-50-050 Laser Distance Sensor dipilih untuk melakukan pengukuran. Sensor ini mampu mengukur jarak pada permukaan alami hingga 50 meter dengan akurasi ±5 mm.

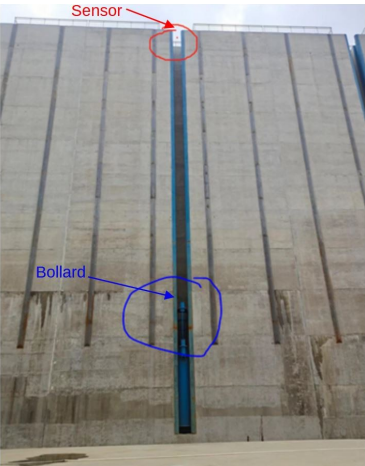

Sensor laser dipasang pada bagian atas pintu air, tepat di atas posisi bollard. Laser kemudian diarahkan ke permukaan bollard untuk mengukur perubahan jaraknya.
Data hasil pengukuran diteruskan ke ruang kontrol lock, sehingga pergerakan bollard dapat divisualisasikan dan dianalisis secara menyeluruh.
Sistem ini memungkinkan operator mendapatkan informasi mengenai perubahan posisi bollard seiring naik dan turunnya permukaan air.
Cara Kerja Sensor Laser pada Operasional Pintu Air
Sistem pengukuran posisi menggunakan sensor jarak laser Dimetix dapat dijelaskan melalui beberapa tahapan:
- Sensor dipasang di atas area pintu air pada posisi yang telah ditentukan.
- Laser diarahkan ke permukaan bollard sebagai target pengukuran.
- Sensor melakukan pengukuran jarak secara non-kontak.
- Perubahan jarak akibat pergerakan bollard direkam oleh sistem.
- Data dikirimkan ke ruang kontrol lock.
- Data pengukuran divisualisasikan dan dianalisis untuk memantau posisi bollard terhadap level air.
Dengan sistem tersebut, pengukuran posisi dapat dilakukan secara konsisten selama operasional pintu air.
Keunggulan Sensor Jarak Laser Dimetix
Penggunaan sensor laser Dimetix untuk pintu air memberikan sejumlah keuntungan dalam aplikasi positioning dan pengukuran industri.
1. Sistem Pengukuran yang Andal
Sensor memberikan sistem pengukuran yang stabil untuk membantu menjaga kesesuaian posisi bollard dengan perubahan level air selama operasional lock.
2. Akurasi Tidak Mudah Terpengaruh Perubahan Suhu
Sensor dirancang untuk memberikan hasil pengukuran yang konsisten pada kondisi lingkungan dengan perubahan temperatur, sehingga membantu menjaga keandalan data pengukuran.
3. Mampu Mengukur Permukaan Alami
Dimetix dapat melakukan pengukuran pada permukaan alami, termasuk ketika kondisi target kurang ideal atau terdapat kotoran yang menutupi sebagian permukaan.
4. Instalasi Mudah
Laser beam yang terlihat mempermudah proses penentuan arah dan posisi sensor ketika melakukan instalasi.
5. Maintenance-Free
Sensor Dimetix mendukung penggunaan maintenance-free, sehingga pengukuran tidak perlu sering dihentikan untuk pekerjaan pemeliharaan atau kalibrasi ulang.
Aplikasi Sensor Jarak Laser Dimetix
Teknologi laser distance sensor Dimetix dapat digunakan pada berbagai aplikasi positioning dan monitoring, antara lain:
- Monitoring posisi pintu air
- Pengukuran posisi bollard
- Monitoring sistem lock
- Pengukuran level atau perubahan posisi komponen
- Positioning pada sistem hidrolik
- Monitoring infrastruktur pengendali air
- Pengukuran posisi komponen bergerak
- Monitoring konstruksi dan infrastruktur
- Pengukuran jarak tanpa kontak
- Sistem pengukuran industri
Mengapa Menggunakan Sensor Laser untuk Pintu Air?
Operasional pintu air membutuhkan pengukuran posisi yang konsisten karena komponen seperti bollard dapat bergerak mengikuti perubahan ketinggian air. Penggunaan sensor jarak laser memungkinkan perubahan posisi tersebut diukur tanpa kontak langsung dengan komponen.
Pada proyek di China, penggunaan 32 titik pengukuran membantu menyediakan data posisi bollard yang kemudian dikirim ke ruang kontrol untuk visualisasi dan analisis. Pendekatan ini menunjukkan bagaimana sensor laser dapat digunakan untuk kebutuhan pengukuran posisi pada proyek engineering yang kompleks.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Interface dan Integrasi Sistem Monitoring
Sensor Dimetix menyediakan berbagai interface untuk mendukung integrasi dengan sistem kontrol maupun sistem monitoring yang sudah tersedia.
| Interface | Fungsi |
|---|---|
| SSI | Komunikasi sensor |
| RS-422/485 | Komunikasi serial |
| RS-232 | Komunikasi serial |
| 2 Digital Outputs | Output digital standar |
| PROFINET | Industrial Ethernet opsional |
| EtherNet/IP | Industrial Ethernet opsional |
| EtherCAT | Industrial Ethernet opsional |
DBN-50-050 untuk Pengukuran Posisi Pintu Air
Dimetix DBN-50-050 digunakan pada proyek pintu air di China karena sesuai dengan kebutuhan pengukuran pada permukaan alami hingga sekitar 50 meter.
Spesifikasi utama model tersebut:
| Parameter | DBN-50-050 |
|---|---|
| Part Number | 500635 |
| Akurasi | ±5 mm |
| Rentang pada permukaan alami | 0,05–~50 m |
| Kecepatan pengukuran maksimum | 10 Hz |
| Suhu operasi | -10 hingga +50°C |
Pilihan Sensor Dimetix untuk Berbagai Kebutuhan
Selain DBN-50-050, lini Dimetix Laser Distance Sensor menyediakan berbagai model dengan perbedaan akurasi, jarak pengukuran, kecepatan, dan temperatur operasi.
| Model | Akurasi | Natural Surface | Reflective Foil | Max. Measuring Rate | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Monitoring Operasional Pintu Air merupakan solusi pengukuran untuk aplikasi positioning pada sistem lock dan infrastruktur pengendali air. Pada proyek di China, Dimetix DBN-50-050 digunakan untuk mengukur posisi 32 bollard yang bergerak mengikuti perubahan level air.
Dengan kemampuan pengukuran pada permukaan alami hingga sekitar 50 meter, akurasi ±5 mm, instalasi yang mudah, pengoperasian maintenance-free, serta kemampuan integrasi melalui berbagai interface, sensor Dimetix dapat disesuaikan dengan kebutuhan pengukuran posisi pada berbagai aplikasi geodesi dan konstruksi.
