Sensor Jarak Laser Dimetix untuk Monitoring Jembatan di Thailand
Sensor Jarak Laser Dimetix merupakan solusi pengukuran presisi untuk monitoring struktur jembatan dan infrastruktur konstruksi. Dengan kemampuan mengukur jarak lebih dari 100 meter dengan akurasi hingga ±1 mm, sensor ini dapat mendeteksi perubahan posisi yang sangat kecil akibat variasi beban pada jembatan.

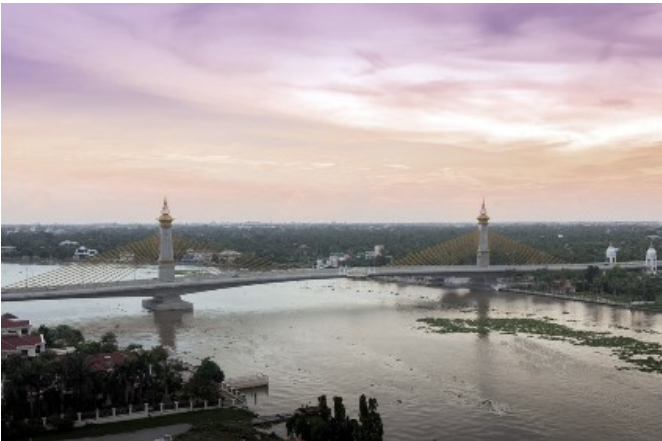

Salah satu penerapannya dilakukan di Thailand pada Chao Phraya River Bridge, dengan sensor Dimetix digunakan untuk memantau perubahan jarak antara pylon dan bagian tengah jembatan.
Monitoring Struktur Jembatan di Thailand
Aplica Advanced Solutions GmbH yang berbasis di Vienna memiliki pengalaman dalam sistem monitoring jembatan, mulai dari pemantauan konstruksi hingga pemeliharaan infrastruktur.

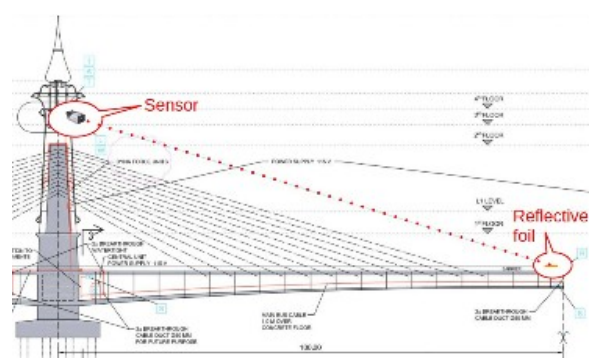

Pada aplikasi di Thailand, sebuah Sensor Jarak Laser Dimetix dipasang pada bagian atas pylon jembatan. Sensor diarahkan ke bagian tengah jembatan yang dilengkapi reflective foil sebagai target pengukuran.
Jarak antara pylon mencapai sekitar 200 meter, sehingga pengukuran jarak yang akurat menjadi penting untuk memantau perubahan kondisi struktur akibat beban statis jembatan.
Cara Kerja Sensor Laser untuk Monitoring Jembatan
Sistem pengukuran bekerja dengan prinsip pengukuran jarak antara sensor dan target reflective foil.
Tahapannya meliputi:
- Sensor laser dipasang pada bagian atas pylon.
- Reflective foil ditempatkan pada bagian tengah jembatan sebagai target.
- Sensor mengukur jarak antara pylon dan titik target.
- Perubahan jarak dibandingkan dengan kondisi pengukuran sebelumnya.
- Perubahan kecil akibat variasi beban dapat terdeteksi.
- Data pengukuran dapat digunakan untuk membantu evaluasi kondisi struktur.
Pada aplikasi ini, sensor mampu mengukur jarak lebih dari 100 meter dengan presisi ±1 mm. Kemampuan tersebut memungkinkan perubahan kecil pada struktur terdeteksi dengan lebih akurat.
Pengukuran Perubahan Struktur Secara Presisi
Dalam monitoring jembatan, perubahan posisi yang kecil dapat menjadi informasi penting bagi tim teknis. Beban yang bekerja pada jembatan dapat menyebabkan perubahan posisi atau deformasi tertentu pada struktur.
Dengan sensor jarak laser, pengukuran dilakukan tanpa kontak langsung dengan struktur. Sensor cukup diarahkan ke target reflective foil sehingga jarak dapat dipantau dari posisi pemasangan.
Teknologi ini membantu menyediakan data pengukuran yang dapat digunakan untuk mengetahui perubahan struktur selama kondisi beban yang berbeda.
Keunggulan Sensor Jarak Laser Dimetix
Untuk kebutuhan monitoring jembatan dan struktur konstruksi, Sensor Jarak Laser Dimetix memiliki beberapa keunggulan:
- Akurasi hingga ±1 mm pada model tertentu.
- Repeatability ±0,3 mm.
- Mampu mengukur jarak lebih dari 100 meter pada aplikasi ini.
- Jangkauan hingga 500 meter menggunakan reflective foil pada model tertentu.
- Laser beam terlihat sehingga memudahkan pemasangan.
- Tidak mengalami distance drift akibat perubahan temperatur.
- Ukuran laser spot sekitar 55 × 30 mm pada jarak 100 meter.
- Rentang suhu operasi hingga -40°C hingga +60°C pada model tertentu.
- Pengoperasian maintenance-free.
- Mendukung berbagai interface komunikasi.
- Perlindungan perangkat IP65.
Aplikasi Sensor Laser untuk Monitoring Jembatan
Selain digunakan pada aplikasi monitoring jembatan di Thailand, sensor jarak laser dapat digunakan untuk berbagai kebutuhan pengukuran struktur, seperti:
- Monitoring struktur jembatan.
- Pengukuran deformasi jembatan.
- Monitoring perubahan posisi pylon.
- Pengukuran pergeseran struktur.
- Monitoring beban statis struktur.
- Pemantauan jembatan selama operasional.
- Monitoring konstruksi dan rekonstruksi jembatan.
- Pengukuran struktur tanpa kontak.
- Monitoring infrastruktur jalan.
- Sistem pemantauan struktur secara kontinu.
Mengapa Menggunakan Sensor Jarak Laser Dimetix?
Pengukuran jarak menggunakan laser memberikan keuntungan ketika objek berada pada posisi yang sulit dijangkau. Sensor dapat ditempatkan pada pylon atau titik referensi tertentu dan diarahkan ke target tanpa perlu menyentuh struktur.
Dengan akurasi ±1 mm, repeatability ±0,3 mm, jangkauan pengukuran yang panjang, dan berbagai pilihan interface, Sensor Jarak Laser Dimetix dapat diintegrasikan ke dalam sistem monitoring untuk membantu mengidentifikasi perubahan posisi struktur.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Interface Sensor Dimetix D-Series
Sensor Dimetix D-Series menyediakan beberapa interface untuk mendukung integrasi dengan sistem monitoring dan akuisisi data.
| Interface | Keterangan |
|---|---|
| SSI | Komunikasi data |
| RS-422/485 | Komunikasi serial |
| RS-232 | Komunikasi serial |
| 2 Digital Outputs | Output digital |
| PROFINET | Industrial Ethernet opsional |
| EtherNet/IP | Industrial Ethernet opsional |
| EtherCAT | Industrial Ethernet opsional |
| IP65 | Perlindungan perangkat |
Pilihan Model Sensor Jarak Laser Dimetix
Dimetix menyediakan berbagai model dengan spesifikasi berbeda untuk menyesuaikan kebutuhan jarak, akurasi, kecepatan, dan kondisi lingkungan.
| Model | Akurasi | Permukaan Natural | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40–+60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10–+50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Monitoring Jembatan di Thailand menunjukkan bagaimana teknologi pengukuran laser dapat digunakan untuk memantau perubahan posisi struktur dengan tingkat presisi tinggi.
Pada aplikasi Chao Phraya River Bridge, sensor dipasang pada pylon dan diarahkan ke reflective foil di bagian tengah jembatan. Dengan jarak antar pylon sekitar 200 meter, sensor mampu melakukan pengukuran lebih dari 100 meter dengan presisi ±1 mm.
Kemampuan pengukuran tanpa kontak, repeatability ±0,3 mm, jangkauan hingga 500 meter menggunakan reflective foil pada model tertentu, serta berbagai interface menjadikan Dimetix D-Series sebagai solusi untuk kebutuhan monitoring jembatan dan struktur konstruksi.
