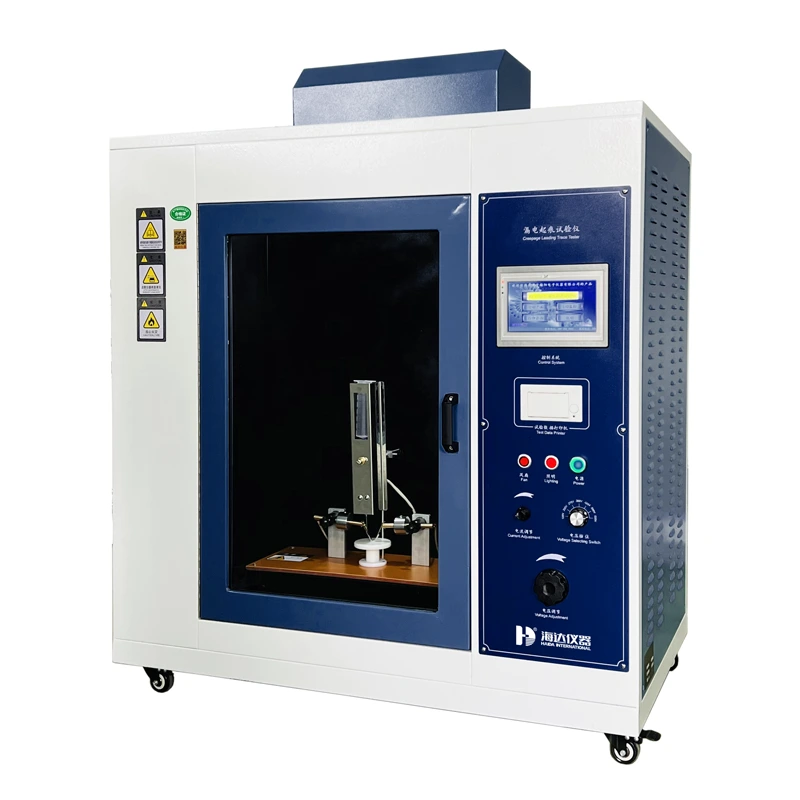

Tracking Resistance Tester
Tracking Resistance Tester adalah alat pengujian yang digunakan untuk mengevaluasi ketahanan material isolasi listrik terhadap fenomena tracking, yaitu terbentuknya jalur konduktif pada permukaan material akibat kombinasi tegangan listrik, kelembapan, dan kontaminasi. Pengujian ini bertujuan untuk menilai kemampuan material dalam mempertahankan sifat isolasinya serta mencegah kegagalan listrik yang dapat menyebabkan korsleting, percikan api, atau kerusakan peralatan.
Dilengkapi dengan sistem tegangan uji presisi, elektroda standar, perangkat penetes larutan konduktif otomatis, ruang uji yang aman, serta panel kontrol digital, Tracking Resistance Tester mampu menghasilkan pengujian yang akurat dan konsisten. Alat ini banyak digunakan dalam industri kelistrikan, elektronik, manufaktur material isolasi, laboratorium pengujian, dan pusat penelitian untuk memastikan material memenuhi standar internasional seperti IEC 60587, IEC 60112, ASTM D2303, UL 746A, dan GB/T 6553.
Standar Pengujian
- IEC 60112:2020 – Method for the Determination of the Proof and Comparative Tracking Indices of Solid Insulating Materials
Standar internasional yang menetapkan metode pengukuran nilai CTI dan PTI pada material isolasi padat. - GB/T 4207-2022 – Methods of Test for Determining the Comparative Tracking Index and Proof Tracking Index of Solid Insulating Materials
Standar nasional Tiongkok yang setara dengan IEC 60112:2020 untuk pengujian ketahanan tracking material isolasi. - IEC 60335-1 – Household and Similar Electrical Appliances – Safety – Part 1: General Requirements
Digunakan sebagai standar keselamatan peralatan rumah tangga, termasuk evaluasi material isolasi terhadap risiko tracking. - GB 4706.1 – Safety of Household and Similar Electrical Appliances
Standar keselamatan peralatan listrik rumah tangga yang mencakup persyaratan ketahanan material isolasi. - IEC 60884-1 – Plugs and Socket-Outlets for Household and Similar Purposes
Mencakup persyaratan keselamatan material isolasi pada steker dan stopkontak. - GB 2099.1 – Plugs and Socket-Outlets for Household and Similar Purposes
Standar nasional Tiongkok untuk pengujian keselamatan steker dan stopkontak. - IEC 60950 – Safety of Information Technology Equipment
Digunakan untuk mengevaluasi keselamatan material isolasi pada peralatan teknologi informasi. - GB 4943.1-2022 – Audio/Video, Information and Communication Technology Equipment – Safety Requirements
Standar keselamatan terbaru untuk perangkat teknologi informasi, komunikasi, audio, dan video.
Spesifikasi Produk
| Model | 6005-HD |
| Control System | 7-inch color LCD touchscreen + PLC (Programmable Logic Controller), equipped with a test data printer. |
| Display System | 7-inch color LCD touchscreen for setting/displaying test voltage, current, droplet count, droplet interval, print interface, and operational status. |
| Chamber Volume | ≥0.5 m³, with a glass observation door. |
| Electrical Load | Adjustable test voltage: 100–600V. Short-circuit current: 1A ±0.1A with ≤10% voltage drop. Overcurrent relay trips at 0.5A ±10% (2s tolerance ±10%), triggering an audible alarm for failed samples (reset via voltage stop). |
| Electrode Force | Rectangular platinum electrodes, each applying 1.0N ±0.05N to the sample. |
| Droplet System | Droplet height adjustable: 30–40mm. Mass of 50 droplets: 0.997–1.147g; 20 droplets: 0.380–0.480g. Droplet interval: 30±5 seconds (configurable). |
| Key Features | Stainless steel/brass construction with platinum electrodes (high-temperature/corrosion-resistant). Precise droplet counting and stable control system. |
| Power Supply | AC 220V, 50Hz. |
