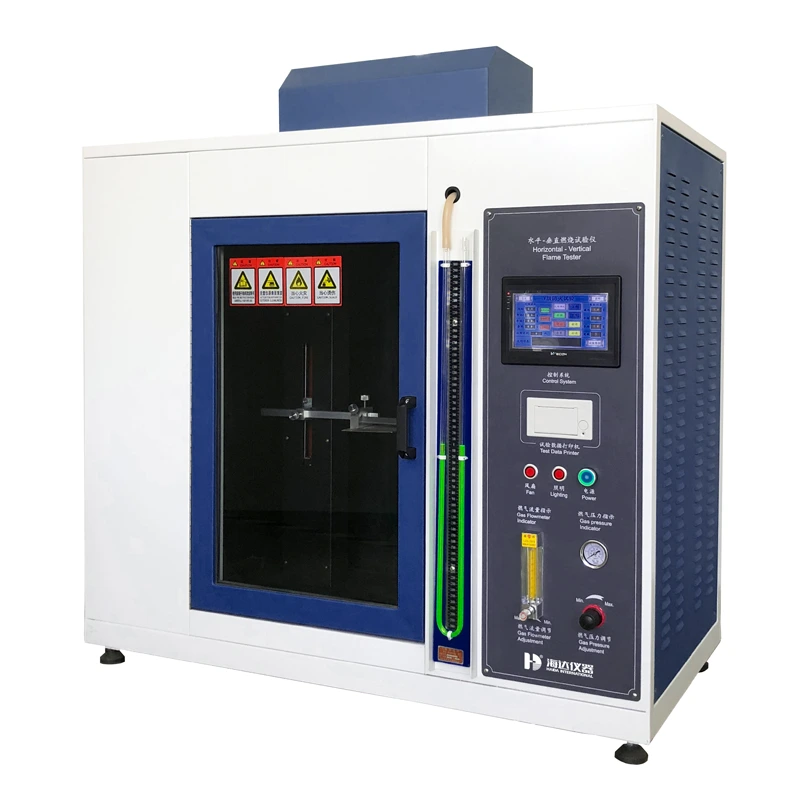

PLC Control Horizontal & Vertical Burning Test Apparatus
PLC Control Horizontal & Vertical Burning Test Apparatus adalah alat pengujian yang digunakan untuk mengevaluasi karakteristik mudah terbakar dan perilaku pembakaran material plastik, karet, kabel, komponen elektronik, serta material non-logam lainnya dalam posisi horizontal maupun vertikal. Pengujian ini bertujuan untuk menentukan laju pembakaran, waktu nyala lanjutan (afterflame), waktu bara pijar (afterglow), dan tingkat ketahanan api material sesuai persyaratan keselamatan produk.
Dilengkapi dengan sistem kontrol PLC (Programmable Logic Controller), layar sentuh, burner presisi, pengaturan waktu otomatis, serta ruang uji yang aman dan terkontrol, PLC Control Horizontal & Vertical Burning Test Apparatus mampu menghasilkan pengujian yang akurat, konsisten, dan mudah dioperasikan. Alat ini banyak digunakan dalam industri elektronik, kelistrikan, plastik, otomotif, laboratorium pengujian, dan pusat penelitian untuk memastikan produk memenuhi standar internasional seperti UL 94, IEC 60695-11-10, IEC 60695-11-20, ASTM D635, dan ISO 9772/9773.
Standar Pengujian
Peralatan ini memenuhi berbagai standar internasional yang digunakan untuk mengevaluasi karakteristik pembakaran horizontal dan vertikal, ketahanan api, serta perilaku material plastik dan material listrik-elektronik saat terkena sumber nyala api.
Standar Kepatuhan
- UL 94 – Tests for Flammability of Plastic Materials for Parts in Devices and Appliances
Standar internasional yang paling banyak digunakan untuk mengklasifikasikan tingkat ketahanan api material plastik melalui pengujian horizontal (HB) dan vertikal (V-0, V-1, V-2). - GB/T 2408 – Determination of Burning Characteristics of Plastics
Standar nasional Tiongkok yang digunakan untuk menentukan karakteristik pembakaran horizontal dan vertikal pada material plastik. - IEC 60695-11-4 – Fire Hazard Testing – Test Flames – 50 W Flame Test Method
Menetapkan metode pengujian menggunakan sumber api 50 W untuk mengevaluasi perilaku pembakaran material. - GB/T 5169.22
Standar Tiongkok yang setara dengan IEC 60695 untuk pengujian bahaya kebakaran pada produk listrik dan elektronik. - IEC 60695-11-3 – Fire Hazard Testing – Test Flames – 500 W Flame Test Methods
Digunakan untuk mengevaluasi ketahanan material terhadap sumber api berdaya tinggi. - GB/T 5169.15
Standar pengujian bahaya kebakaran pada material dan komponen listrik menggunakan metode nyala api standar. - IEC 60695-11-10 – Test Flames – Horizontal and Vertical Flame Test Methods
Menentukan metode pengujian pembakaran horizontal dan vertikal untuk material plastik. - GB/T 5169.16
Standar nasional Tiongkok yang digunakan untuk pengujian karakteristik pembakaran material plastik dan komponen listrik. - UL 60065
Persyaratan keselamatan untuk peralatan audio, video, dan perangkat elektronik sejenis, termasuk evaluasi ketahanan api material yang digunakan.
Spesifikasi Produk
| Model | 6018-HD |
| Control System | 7-inch color LCD touchscreen + PLC (Programmable Logic Controller), with test data printer. |
| Display System | Real-time monitoring of ignition time, flame application time, afterflame time, afterglow time, and test cycles. Controls include fixture adjustment, gas supply, and ignition. |
| Chamber Volume | ≥0.75 m³, with glass observation door |
| Test Timing | Adjustable: 0–99 minutes 99 seconds for: Flame application time, Afterflame time, Afterglow time |
| Burner Angle | Adjustable: 20°, 45°, 90° (vertical) |
| Burner Specifications | Nozzle inner diameter: Ø9.5±0.3mm; Effective length: 100±10mm; Equipped with air adjustment holes. |
| Fuel Gas | Industrial-grade methane (≥98% purity, user-provided). |
| Flame Height | Adjustable: 20mm–175mm (standard-compliant) |
| Key Features | Integrated lighting, exhaust system, gas flow/pressure regulators, pressure gauge, U-tube manometer, and sample fixture. |
| Power Supply | AC 220V, 50Hz |
