Fitur (Feature)
Total station Bluetooth dengan single prism dan three prism memungkinkan operator untuk mengontrol instrumen dari jarak jauh menggunakan pengendali jarak jauh (remote control). Fitur ini menghilangkan kebutuhan akan staf asisten tambahan, karena operator sendiri dapat memegang retroreflector dan mengontrol total station langsung dari titik yang diamati.
Fungsi (Functions)
Pengukuran sudut (Angle measurement)
Pengukuran jarak (Distance measurement)
Pengukuran koordinat (Coordinate measurement)
Pemrosesan data (Data process)
Berbagai fungsi multi-fungsi lainnya (Other multi-functions)
Spesifikasi Teknis (Technical Specification)

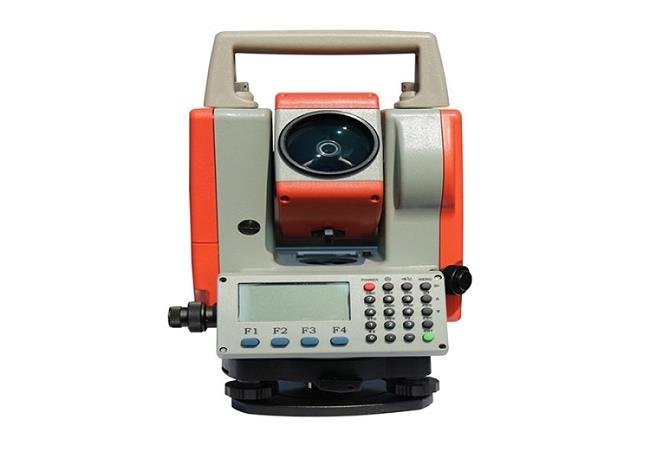

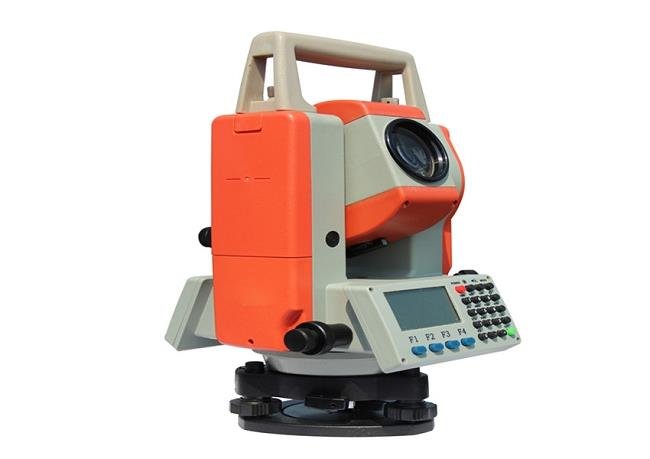

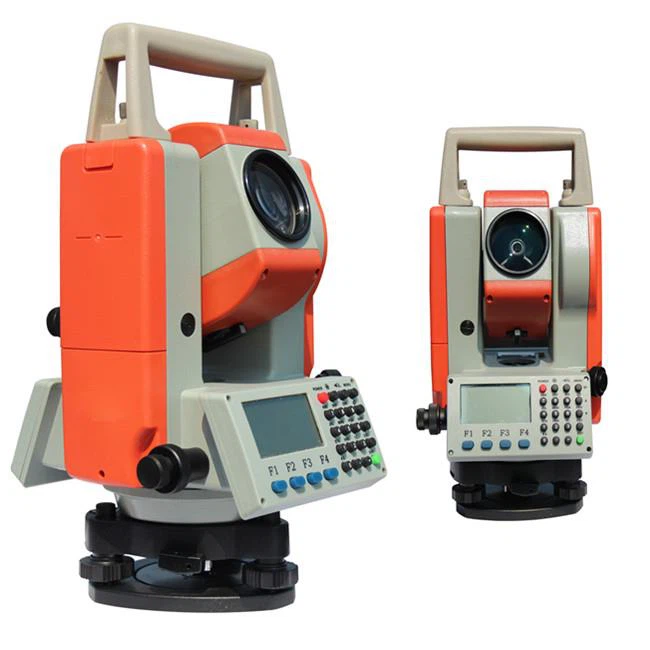

GDM-624R Bluetooth Total Station with Single Prism Three Prism
Teropong (Telescope)
Citra (Image): Tegak (Erect)
Perbesaran (Magnification): 30x
Apertur Efektif: 48 mm
Daya Resolusi: 3,75″
Fokus Minimum: 1 m
Rasio Stadia: 100
Ketepatan Jarak Pandang: $\le 0.4\% D$
Panjang Tabung: 165 mm
Pengukuran Sudut (Angle Measurement)
Metode Pengukuran: Deteksi fotoelektrik dengan incremental encoder
Diameter Piringan (Vertikal, Horizontal): 79 mm
Pembacaan Minimum: 1″, 5″, 10″ (Dapat dipilih)
Satuan Ukur: 360° / 400gon / 6400mil (Dapat dipilih)
Sudut Vertikal 0°: Zenith 0° / Horisontal 0° (Dapat dipilih)
Akurasi: 2″
Pengukuran Jarak (Distance Measurement)
Single Prism (Kondisi cuaca cerah): 3 km
Three Prism (Kondisi cuaca cerah): 5 km
Non-Prism (Kondisi cuaca cerah): 400 m
Tampilan Maksimum: 999999,999 m
Tampilan Minimum: 1 mm
Satuan: Meter / Kaki (m/ft) (Dapat dipilih)
Akurasi: $\pm (3\text{mm} + 2\text{ppm} \cdot D)$
Waktu Pengukuran:
Pengukuran tunggal presisi (Fine single shot): $\le 3\text{ detik}$
Pelacakan (Tracking): 0,8 detik
Koreksi Meteorologi: Masukan manual, koreksi otomatis
Koreksi Prisma Refleksi: Masukan manual, koreksi otomatis
Nivo (Vial)
Nivo Kotak (Plate Vial): 20″ / 2 mm
Nivo Tabung (Circular Vial): 8′ / 2 mm
Kompensator Vertikal (Vertical Compensator)
Sistem: Deteksi cairan-elektrik (Liquid-electric detection)
Rentang Kompensasi: $\pm 3′$
Daya Resolusi: 1″
Optical Plummet
Citra (Image): Tegak (Erect)
Perbesaran: 3x
Rentang Fokus: 0,3 m $\sim \infty$
Sudut Pandang (Field of view): 5°
Layar (Display)
Tipe: LCD, Empat baris, digital
Komunikasi Data (Data Communication)
Port: RS-232C, USB
Baterai Internal (On-board Battery)
Sumber Daya: Baterai Ni-H yang dapat diisi ulang (Rechargeable Ni-H battery)
Tegangan: DC 7,2V
Waktu Operasi Berkelanjutan: BDC 3000mAh
Pengukuran sudut: 20 jam
Pengukuran jarak: 8 jam
Lingkungan Operasi (Operation Environment)
Suhu Operasional: $-20^\circ\text{C} \sim +45^\circ\text{C}$
Ukuran & Berat (Size & Weight)
Dimensi: 180 mm $\times$ 175 mm $\times$ 355 mm
Berat: 6,5 kg
