Bagian Utama GPS (GPS Segments)
Sistem GPS terdiri dari tiga bagian utama:
Segmen Angkasa (Space): 21 satelit aktif (working satellites) dan 3 satelit cadangan (spare satellites).
Sistem Kontrol Darat (Ground Control System): 1 stasiun pengendali utama (master station), 3 stasiun penyuntik (injection stations), dan 5 stasiun pemantau (monitoring stations).
Bagian Perangkat Pengguna (User Equipment Part): Menerima sinyal transmisi satelit GPS untuk mendapatkan informasi navigasi serta pemosisian yang diperlukan, dan menyelesaikan pekerjaan navigasi serta pemosisian melalui pemrosesan data. Perangkat keras receiver GPS umumnya terdiri dari unit utama (host), antena, dan catu daya (power supply).
Fitur Utama (Key Features)

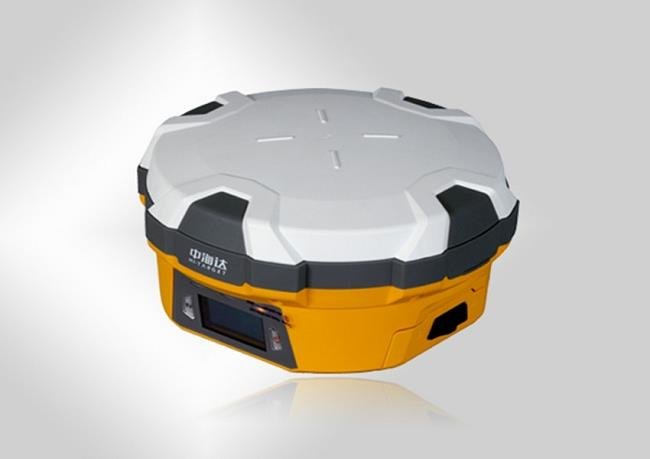

Mesin GNSS BD970 (BD970 GNSS engine)
Mendukung konstelasi GPS, GLONASS, BDS, dan GALILEO
Kapasitas penyimpanan data yang besar (Large data storage)
Pelacakan Sinyal Satelit Secara Simultan (Satellite Signals Tracked Simultaneously)
GPS: Simultan L1C/A, L2C, L2E, L5
GLONASS: Simultan L1C/A, L1P, L2C/A (hanya GLONASS M), L2P
SBAS: Simultan L1 C/A, L5
Galileo: Simultan L1 BOC, E5A, E5B, E5AltBOC
BDS / Compass: B1, B2
Spesifikasi Teknis (Technical Specification)
Fisik (Physical)
Dimensi (P x T): $18.20\text{ cm} \times 9.80\text{ cm}$ ($7.17\text{ inci} \times 3.86\text{ inci}$)
Berat: $1.25\text{ kg}$ ($2.76\text{ lbs}$) tanpa baterai internal
Suhu Operasional: $-45^\circ\text{C}$ hingga $+65^\circ\text{C}$ ($-49^\circ\text{F}$ hingga $+149^\circ\text{F}$)
Suhu Penyimpanan: $-55^\circ\text{C}$ hingga $+85^\circ\text{C}$ ($-67^\circ\text{F}$ hingga $+185^\circ\text{F}$)
Kelembapan: $100\%$, tahan kondensasi
Tahan Air / Debu: IP67 (tahan debu, terlindung dari rendaman air sementara hingga kedalaman 1 meter / 3.28 kaki)
Tahan Guncangan & Getaran: Dirancang mampu bertahan dari benturan jatuh secara alami dari ketinggian 3 meter (9.84 kaki) di atas permukaan beton.
Kelistrikan (Electrical)
Daya Eksternal: Input daya eksternal 6V hingga 28V DC
Konsumsi Daya: $\le 3.5\text{ W}$
Peralihan otomatis antara daya internal dan daya eksternal.

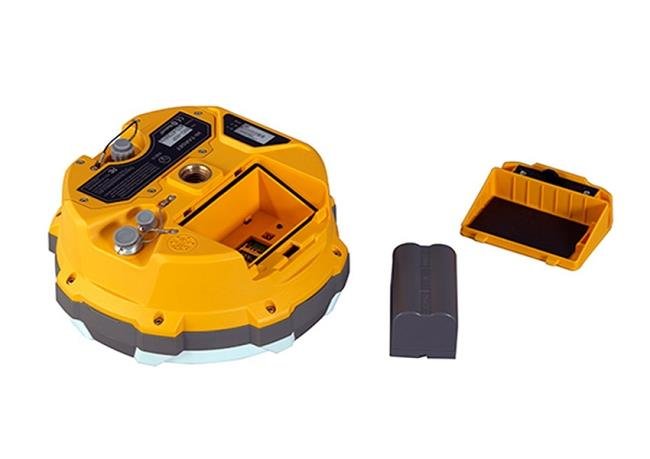

Baterai Li-ion internal yang dapat dilepas dan diisi ulang (rechargeable, removable): 7.4V, 5000mAh.
Daya Tahan Baterai Internal (Internal Battery Life)
Mode Statis (Static): 13 – 15 jam

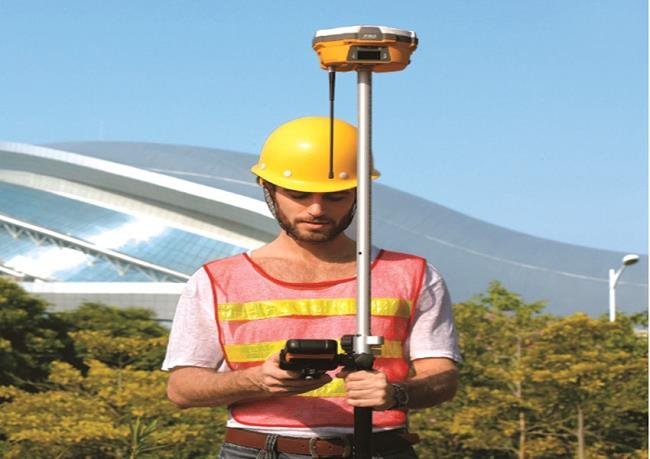

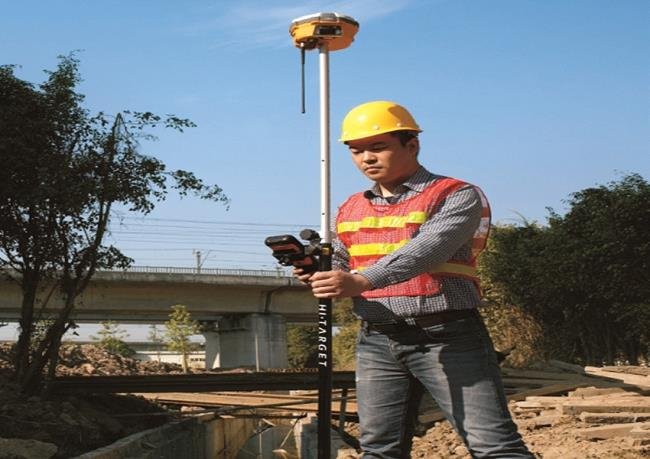

RTK Rover (UHF/GPRS/3G): 10 – 12 jam
RTK Base: 8 – 10 jam
Antarmuka I/O (I/O Interface)
1 $\times$ Bluetooth
1 $\times$ Port standar USB 2.0
1 $\times$ Konektor TNC UHF
2 $\times$ Port serial RS232
2 $\times$ Input daya DC (8-pin & 5-pin)
1 $\times$ Port kartu MicroSD (MicroSD card port)
