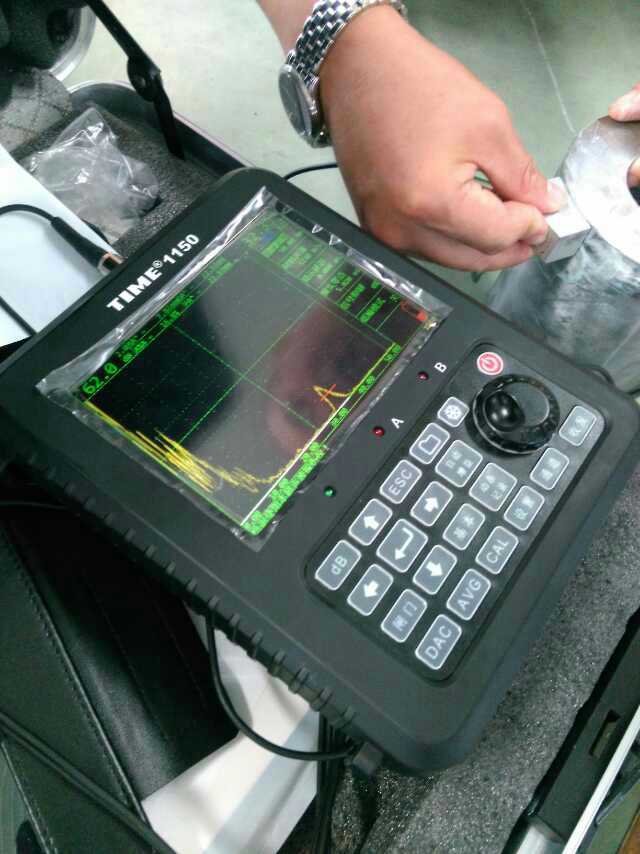

Digital Ultrasonic Flaw Detector TIME®1150
TIME®1150 Digital Ultrasonic Flaw Detector adalah alat uji cacat ultrasonik digital yang dirancang untuk mendeteksi cacat internal material secara cepat, akurat, dan andal menggunakan metode Ultrasonic Testing (UT). Dilengkapi teknologi DAC, AVG, DGS, tampilan A-Scan dan B-Scan, serta memori penyimpanan data yang besar, alat ini memberikan hasil inspeksi yang presisi untuk mendukung proses Non-Destructive Testing (NDT) dan Quality Control (QC) di berbagai sektor industri.
Fitur Utama
- Layar TFT VGA berwarna 5,7 inci dengan konektor probe LEMO/BNC.
- Rentang pengukuran luas 1–10.000 mm.
- Linearitas horizontal 0,1% dan linearitas vertikal 2% untuk hasil pengujian yang akurat.
- Mendukung kurva DAC, AVG, DGS untuk evaluasi dan perhitungan ekuivalen cacat.
- Menampilkan A-Scan dan B-Scan beresolusi tinggi secara bersamaan.
- Empat mode tampilan gelombang: Positive Half Wave, Negative Half Wave, Full Wave, dan RF.
- Dilengkapi Automatic Gain Control (AGC), perhitungan ekuivalen cacat, dan Peak Memory.
- Memiliki 2 gate independen dengan fungsi alarm dan berbagai mode pengukuran.
- Fitur Freeze Waveform, Peak, Comparison, dan Envelope.
- Menyimpan hingga 50 channel inspeksi, masing-masing dengan parameter dan kurva DAC tersendiri.
- Generator pulsa Square Wave berkinerja tinggi yang dapat diatur.
- Mendukung mode Single Probe, Dual Crystal Probe, dan Through Transmission dengan kalibrasi otomatis.
- Koneksi USB ke komputer untuk analisis dan manajemen data.
- Memori besar yang mampu menyimpan 1.000 waveform dan 4 × 2.000 dynamic waveform.
- Mendukung pencetakan laporan hasil inspeksi.
Aplikasi
- Inspeksi sambungan las (weld inspection).
- Pengujian pipa, tangki, pressure vessel, dan boiler.
- Pemeriksaan baja, besi cor, forging, casting, serta komponen logam.
- Quality Control (QC) di industri manufaktur dan fabrikasi.
- Inspeksi di industri minyak & gas, petrokimia, pembangkit listrik, perkapalan, konstruksi, dan dirgantara.
- Pemeliharaan dan inspeksi berkala peralatan industri menggunakan metode NDT.

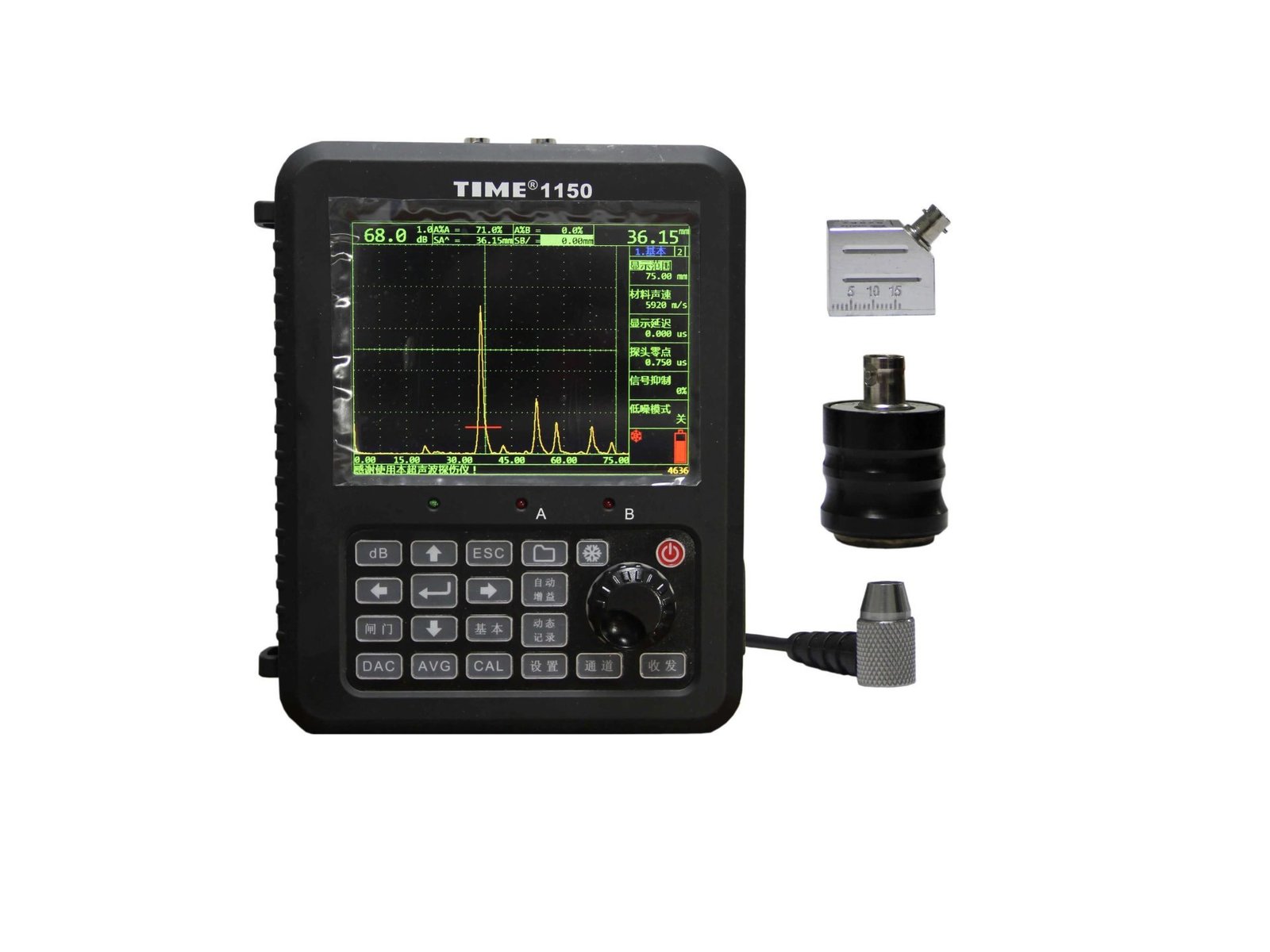

Kelengkapan Standar
| Nama | Jumlah |
|---|---|
| Unit Utama | 1 set |
| Baterai Lithium | 2 pcs |
| Adaptor Daya (3A/9V) | 1 pcs |
| Kabel Probe LEMO-Q9 | 1 pcs |
| Kabel Probe LEMO-Q6 | 1 pcs |
| Probe Straight Beam (Ø20 2.5 MHz) | 1 pcs |
| Probe Angle Beam (Ø20 2.5 MHz) | 1 pcs |
| Couplant | 1 pcs |
| Tali Leher | 1 pcs |
| Tali Pergelangan | 1 pcs |
| Sertifikat TIME | 1 pcs |
| Kartu Garansi | 1 pcs |
| Buku Panduan | 1 pcs |
Spesifikasi Umum
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasional | -10°C hingga +50°C |
| Suhu Penyimpanan | -20°C hingga +60°C |
| Bahasa | Inggris / Mandarin / Spanyol |
| Konektor Probe | LEMO atau BNC |
| Baterai | 2 × 3,7V 5000 mAh |
| Waktu Operasi | >8 jam |
| Waktu Pengisian | <8 jam |
| Adaptor Daya | Input 100–240V AC 50/60Hz |
| Output Adaptor | 9V DC / 3A–4A |
| Layar | TFT Berwarna 640 × 480 |
| Dimensi | 177 × 255 × 51 mm |
| Berat | 1,2 kg |
Spesifikasi Dasar
| Parameter | Spesifikasi |
|---|---|
| Satuan Pengukuran | mm / inch / μs |
| Rentang Gain | 0–110 dB |
| Rentang Pemindaian | 0–10.000 mm |
| Bandwidth | 0,5–15 MHz |
| Kecepatan Suara | 600–16.000 m/s |
| Mode Penyearahan | Positive, Negative, Full Wave, RF |
| P-Delay | -1.000 hingga 750.000 μs |
| D-Delay | -20 hingga +3400 μs |
| Mode Pengujian | Pulse-Echo, Dual, Through Transmission |
| Mode Tampilan | A-Scan & B-Scan Bersamaan |
| Frekuensi Sampling | 80 MHz |
Spesifikasi Pulser & Receiver
| Parameter | Spesifikasi |
|---|---|
| Jenis Pulser | Square Pulse |
| Tegangan Pulsa | 100–400 V (step 10 V) |
| Lebar Pulsa | 75–500 ns (step 50 ns) |
| Damping | 50 / 100 / 200 / 500 Ω |
| Pulse Repetition Frequency | 10–1000 Hz |
| Crosstalk Rejection | ≥80 dB |
| Dead Zone | ≤10 μs |
| Dynamic Range | ≥40 dB |
| Instant Resolution | ≥32 dB |
| Linearitas Time Base | <±0,2% Full Screen |
| Sensitivitas | ≥62 dB |
Fungsi Pengukuran & Penyimpanan Data
| Parameter | Spesifikasi |
|---|---|
| Gate | 2 Gate Independen |
| Posisi Pengukuran | Edge, Peak |
| Pengukuran Gate | Amplitudo Echo, Sound Path, Kedalaman, Proyeksi, dll. |
| Freeze | Waveform, Peak, Comparison, Envelope |
| Perhitungan AVG | Ya |
| Evaluasi DAC | Ya |
| Penyimpanan Channel | 50 Channel |
| Penyimpanan Waveform | 1.000 Wave Image |
| Dynamic Waveform | 4 × 2.000 Frame |
| Manajemen Data | Simpan, Review, Replay |
| Komunikasi | USB ke PC |
| Pencetakan | Laporan Hasil Pengujian |
| Output USB | USB OTG, USB 2.0 Host & Device |
