Mesin Uji Universal Elektronik Seri WDW (Electronic Universal Testing Machine)
Mesin Uji Universal Elektronik Seri WDW adalah mesin uji material berpresisi tinggi yang dirancang untuk melakukan berbagai pengujian mekanik seperti uji tarik, tekan, lentur, geser, dan deformasi pada material logam maupun non-logam. Menggunakan struktur rangka berbasis ball screw presisi tinggi serta sistem penggerak AC Servo Panasonic, mesin ini memberikan hasil pengujian yang akurat, stabil, dan dapat diandalkan untuk kebutuhan Quality Control (QC), penelitian, laboratorium, hingga pengembangan produk.
Dilengkapi dengan sistem kontrol berbasis komputer (PC) yang mampu melakukan closed-loop control terhadap gaya, deformasi, dan perpindahan (stroke), Seri WDW dapat menampilkan grafik pengujian secara real-time, menganalisis hasil secara otomatis, serta menghasilkan laporan pengujian yang lengkap. Dengan berbagai pilihan kapasitas dan aksesori, mesin ini dapat disesuaikan dengan berbagai kebutuhan pengujian material.
Fitur Utama
- Struktur rangka ball screw berkekuatan tinggi untuk stabilitas pengujian.
- Sistem penggerak AC Servo Panasonic dengan kontrol gerakan presisi.
- Kontrol closed-loop untuk gaya, deformasi, dan perpindahan.
- Menampilkan kurva uji secara real-time dan analisis hasil otomatis.
- Pembuatan laporan pengujian secara otomatis.
- Mendukung pengoperasian manual maupun komputerisasi.
- Resolusi beban tinggi hingga 1/200.000 dari kapasitas maksimum.
- Akurasi beban hingga ±0,5%.
- Kecepatan pengujian dapat diatur secara presisi.
- Kompatibel dengan berbagai aksesori untuk berbagai jenis pengujian material.
- Tersedia berbagai pilihan kapasitas mulai 1 kN hingga 600 kN.
Aplikasi
Mesin Uji Universal Elektronik Seri WDW banyak digunakan untuk:

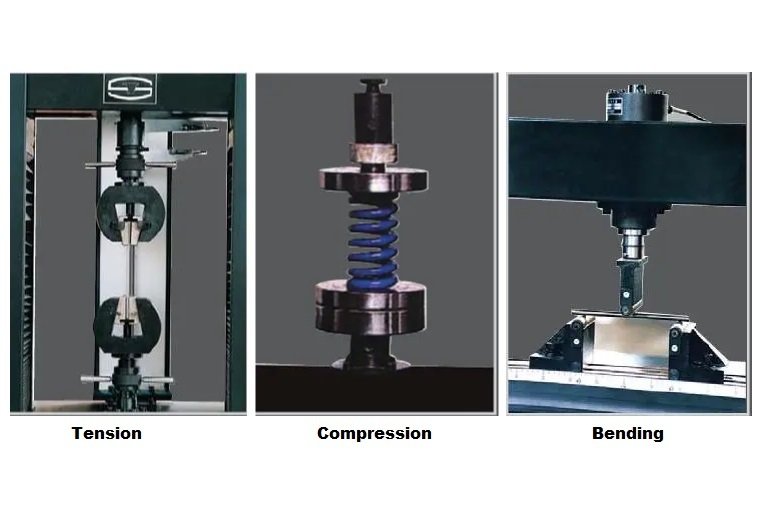

- Pengujian tarik (Tensile Test)
- Pengujian tekan (Compression Test)
- Pengujian lentur (Bending Test)
- Pengujian geser (Shear Test)
- Pengujian kekuatan material logam dan non-logam
- Laboratorium penelitian dan pengembangan (R&D)
- Laboratorium universitas
- Industri manufaktur
- Industri otomotif
- Industri baja dan logam
- Industri plastik, karet, komposit, dan material teknik
- Laboratorium Quality Control (QC)
Paten

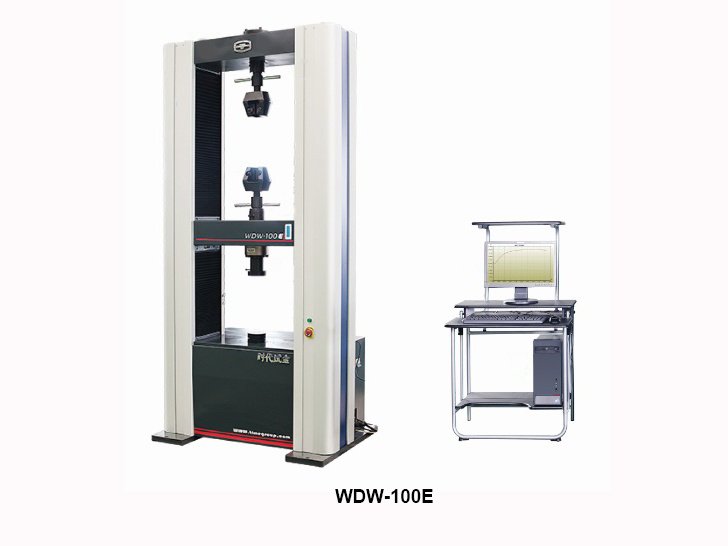

Model WDW-100E telah memperoleh Paten Nasional Kelas I.
Nomor Paten: ZL200430047833
Standar
Mesin ini memenuhi atau melampaui persyaratan standar internasional berikut:
- ISO 7500-1
- ASTM E4
- EN 10002-2
- BS 1610
- DIN 51221
- ISO 6892
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|

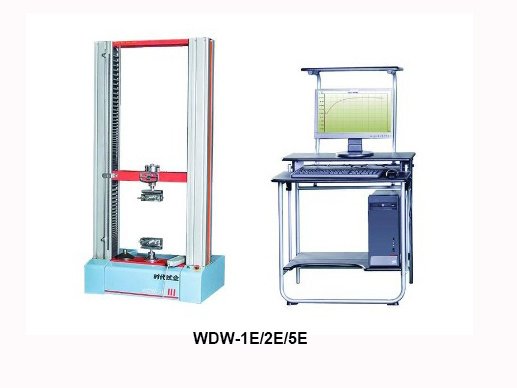

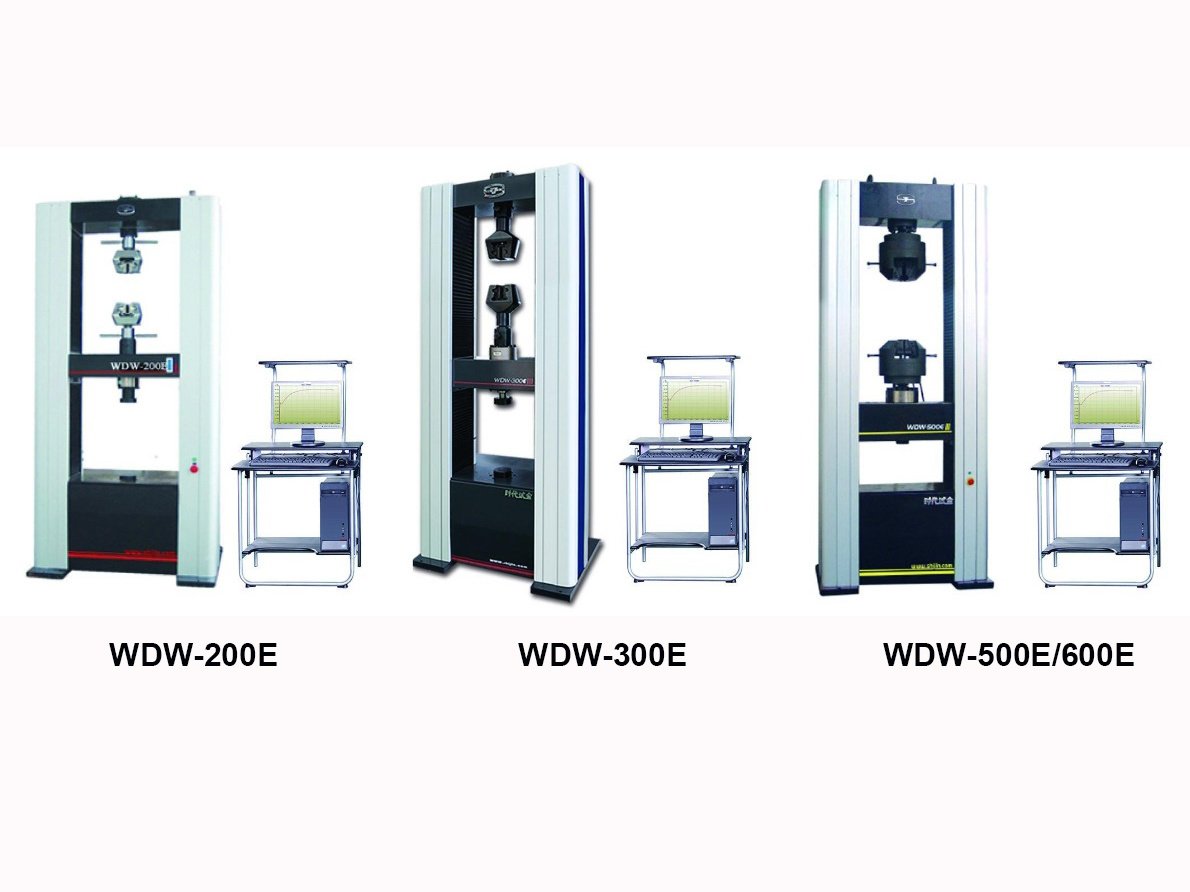

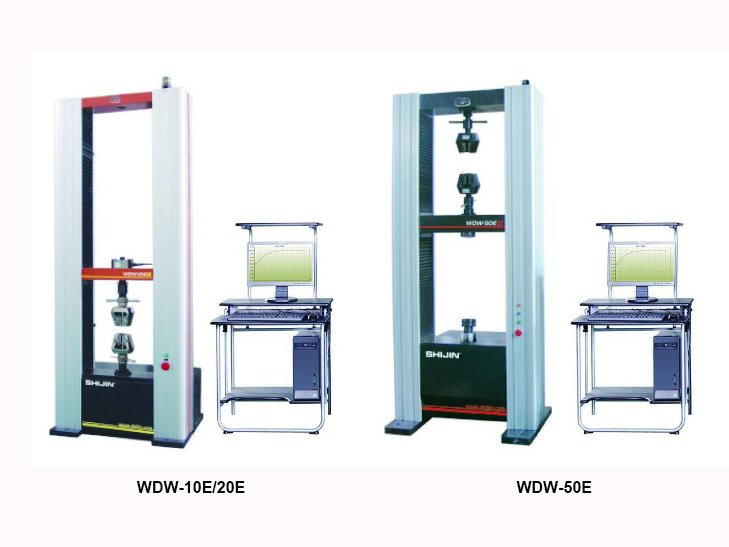

| Model | WDW-1E / 2E / 5E, WDW-10E / 20E, WDW-50E, WDW-100E, WDW-200E, WDW-300E, WDW-500E / 600E |
| Kapasitas Uji | 1 – 600 kN |
| Rentang Beban | 2–100% (model kecil), 0,4–100% kapasitas maksimum |
| Akurasi Beban | ≤ ±0,5% |
| Resolusi Beban | 1/200.000 dari kapasitas maksimum |
| Kekakuan Rangka | 30–1000 kN/mm (sesuai model) |
| Jenis Ruang Uji | Single atau Double Test Space |
| Ball Screw | Presisi 16 μm / 300 mm (Grade E) |
| Resolusi Perpindahan Crosshead | 0,001 mm |
| Kecepatan Uji | 0,005 – 500 mm/menit (tergantung model) |
| Akurasi Kecepatan | Hingga ±0,5% dari nilai yang diatur |
| Rentang Pengukuran Deformasi | 2–100% FN (Extensometer Standar) |
| Akurasi Pengukuran Deformasi | ±1% |
| Panjang Ruang Uji | 600–800 mm |
| Lebar Ruang Uji | 370–650 mm |
| Catu Daya | AC 220V ±10% atau AC 380V ±10% (3 Fasa) |
| Daya | 0,4 – 5 kW |
| Tipe Mesin | Table Type dan Floor Type |
| Berat | 100 – 2800 kg (sesuai model) |
