Thermal Conductivity Tester Transient Plane Heat Source Method Haida 60084-HD

Thermal Conductivity Tester Transient Plane Heat Source Method Haida 60084-HD

Thermal Conductivity Tester (Transient Plane Heat Source Method) adalah alat uji yang digunakan untuk mengukur konduktivitas termal, difusivitas termal, dan kapasitas panas jenis pada material padat, serbuk, cairan, maupun material isolasi dengan menggunakan Metode Transient Plane Heat Source (TPS). Alat ini memanfaatkan sensor berbentuk bidang datar yang berfungsi sebagai sumber panas sekaligus pendeteksi suhu untuk menganalisis respons termal sampel uji. Pengujian ini menghasilkan pengukuran sifat termal yang cepat, akurat, dan non-destruktif, sehingga sangat cocok digunakan untuk penelitian, pengendalian kualitas, pengembangan material, serta memastikan kesesuaian dengan standar pengujian internasional.

Thermal Conductivity Tester Transient Plane Heat Source Method



Thermal Conductivity Tester (Transient Plane Heat Source Method) adalah alat pengujian yang digunakan untuk mengukur konduktivitas termal, difusivitas termal, dan sifat perpindahan panas berbagai jenis material dengan menggunakan metode Transient Plane Heat Source (TPS). Metode ini memanfaatkan sensor berbentuk bidang yang berfungsi sekaligus sebagai sumber panas dan sensor temperatur, sehingga mampu memberikan pengukuran yang cepat, akurat, dan non-destruktif pada berbagai jenis material seperti plastik, karet, komposit, keramik, logam, cairan, serbuk, dan material isolasi. Metode TPS dikenal memiliki cakupan aplikasi yang luas serta mampu menguji material isotropik maupun anisotropik.

Dilengkapi dengan sensor TPS presisi tinggi, sistem kontrol temperatur otomatis, perangkat akuisisi data berkecepatan tinggi, dan perangkat lunak analisis canggih, Thermal Conductivity Tester (Transient Plane Heat Source Method) mampu menghasilkan pengukuran yang akurat dalam waktu singkat tanpa merusak sampel. Alat ini banyak digunakan dalam industri manufaktur, elektronik, energi, material bangunan, laboratorium pengujian, dan pusat penelitian untuk pengendalian kualitas serta pengembangan material sesuai standar internasional seperti ISO 22007-2, ASTM D5930, ASTM D7984, dan standar TPS terkait lainnya.

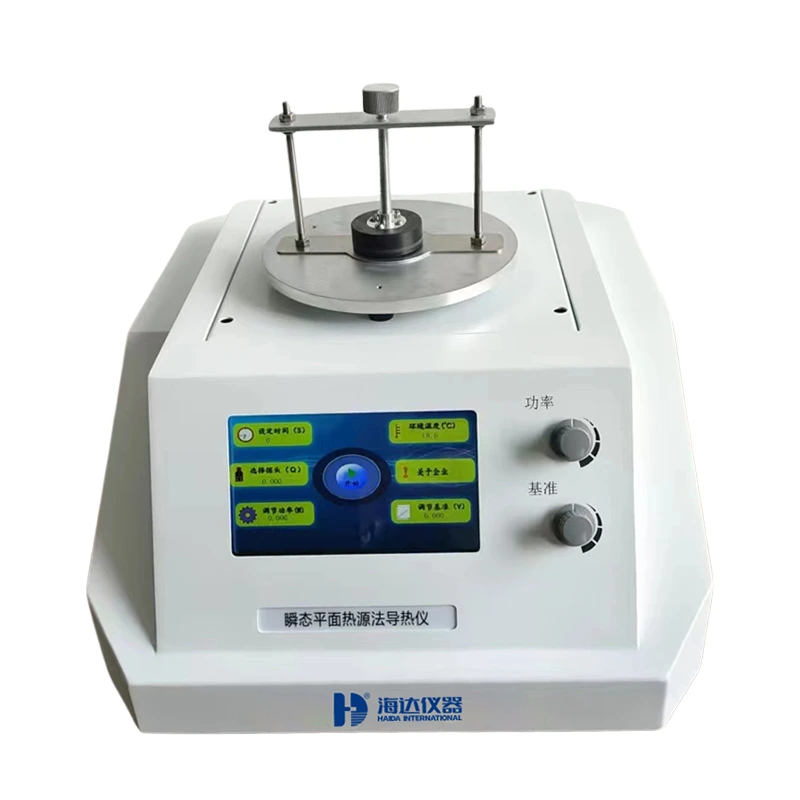

Thermal Conductivity Tester Transient Plane Heat Source Method 1



Karakteristik Produk



  1. Rentang Pengujian Luas dan Performa Stabil
    Mampu menguji berbagai jenis material dengan rentang pengukuran yang luas serta memberikan hasil yang stabil dan konsisten selama proses pengujian.
  2. Pengukuran Langsung dan Cepat
    Waktu pengujian dapat diatur antara 5 hingga 160 detik, memungkinkan pengukuran konduktivitas termal dilakukan secara cepat dan akurat sehingga meningkatkan efisiensi kerja laboratorium.
  3. Tidak Dipengaruhi oleh Hambatan Termal Kontak
    Berbeda dengan metode statis konvensional, hasil pengujian tidak terpengaruh oleh contact thermal resistance, sehingga menghasilkan data yang lebih akurat dan dapat diandalkan.
  4. Pengujian Non-Destruktif
    Sampel tidak mengalami kerusakan selama proses pengujian, sehingga dapat digunakan kembali untuk pengujian lanjutan atau analisis lainnya.
  5. Teknologi Probe Presisi Tinggi
    Probe dirancang menggunakan struktur heliks ganda (double helix structure) yang dipadukan dengan model matematis khusus. Sistem ini menggunakan algoritma inti (core algorithm) untuk menganalisis dan menghitung data yang dikumpulkan oleh probe secara akurat dan efisien.

Spesifikasi Produk



Model60084-HD
Thermal conductivity range0.00001~300W/(m*K)
Measuring temperature rangeRT~130℃
Probe diameterProbe No. 1: φ7.5mm;
Probe No. 2: φ15mm
Measuring time5~160 seconds
Sample temperature rise﹤ 15℃
Sample sizeProbe No. 1 sample: ≥7.5*7.5*3.75mm;
Probe No. 2 sample: ≥15*15*7.5mm
Note: Probe No. 1 measures thinner low-conductivity materials. If the surface of the sample to be measured is smooth and sticky, the sample can be stacked
Test sample powerProbe No. 1 power: 0<p<1w; < td=””></p<1w; <>
Probe No. 2 power: 0<p<20w< td=””></p<20w<>
Accuracy of measurement results±3%
Control modeComputer and software, software can export PDF Report, can export EXECL data
Protection systemCircuit with overload protection prompt
Sample testing clampsPowder sample test container, liquid sample test cup, solid sample test fixture for optional
PowerAC 220V±10%, 50/60 Hz, 500W
