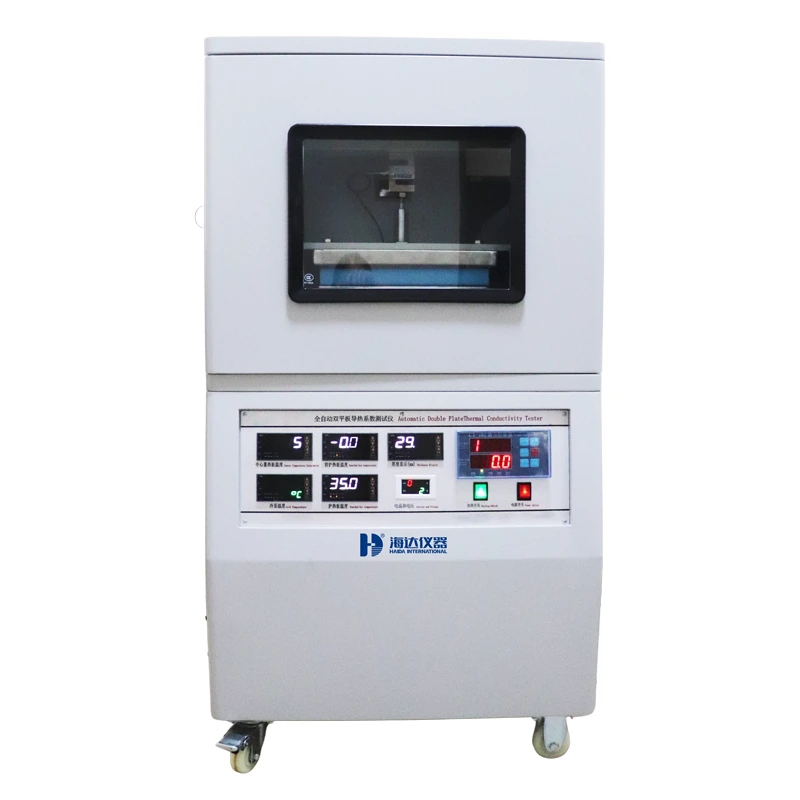

Thermal Conductivity Tester (Guarded Hot-plate Method)
Thermal Conductivity Tester (Guarded Hot-Plate Method) adalah alat pengujian yang digunakan untuk mengukur konduktivitas termal dan hambatan termal material dengan metode Guarded Hot Plate (GHP), yang merupakan salah satu metode absolut dan paling akurat untuk pengukuran sifat termal pada kondisi tunak (steady-state). Metode ini bekerja dengan mengalirkan panas secara terkontrol melalui spesimen yang ditempatkan di antara pelat panas dan pelat dingin, sehingga sangat cocok untuk menguji material isolasi termal, busa, plastik, karet, bahan bangunan, dan material berkonduktivitas rendah lainnya.
Dilengkapi dengan pelat panas berpelindung (guarded hot plate), sistem kontrol temperatur presisi tinggi, sensor fluks panas yang akurat, serta perangkat lunak analisis data, Thermal Conductivity Tester (Guarded Hot-Plate Method) mampu menghasilkan pengukuran yang sangat akurat dan dapat diandalkan. Alat ini banyak digunakan dalam industri material bangunan, manufaktur isolasi, laboratorium pengujian, dan pusat penelitian untuk pengendalian kualitas serta pengembangan material sesuai standar internasional seperti ASTM C177, ISO 8302, DIN EN 12667, dan standar pengujian termal terkait lainnya.
Standar Pengujian
Peralatan ini dirancang untuk memenuhi berbagai standar internasional yang digunakan dalam pengujian konduktivitas termal (thermal conductivity), resistansi termal, dan sifat isolasi panas pada material bangunan, material insulasi, busa, plastik, dan produk teknik lainnya.
- ASTM C177 – Standard Test Method for Steady-State Heat Flux Measurements and Thermal Transmission Properties by Means of the Guarded-Hot-Plate Apparatus
Digunakan untuk menentukan konduktivitas termal dan resistansi termal material isolasi menggunakan metode Guarded Hot Plate. - EN 1946-2 – Thermal Performance of Building Products and Components
Standar Eropa untuk pengukuran karakteristik termal material dan produk bangunan. - EN 12664 – Thermal Performance of Building Materials and Products
Digunakan untuk menentukan resistansi termal dan konduktivitas termal material dengan resistansi termal menengah dan tinggi. - EN 12667 – Thermal Performance of Building Materials and Products
Standar pengujian untuk material dengan resistansi termal tinggi menggunakan metode pelat panas terjaga (guarded hot plate) dan heat flow meter. - EN 12939 – Thermal Performance of Building Materials and Products
Digunakan untuk material tebal dengan resistansi termal tinggi dan produk insulasi bangunan. - GB/T 10294 – Metode Pengukuran Konduktivitas Termal Material Isolasi dengan Metode Guarded Hot Plate.
- GB/T 3399 – Metode Pengukuran Konduktivitas Termal dan Resistansi Termal Material Isolasi Termal.
- GB/T 10801.1 – Persyaratan untuk Produk Insulasi Polistirena Ekspansi (EPS).
- GB/T 10801.2 – Persyaratan untuk Produk Insulasi Polistirena Ekstrusi (XPS).
- GB/T 3139 – Metode Pengujian Karakteristik Isolasi Termal Material.
- GB/T 17794 – Metode Pengujian Kinerja Termal Material Isolasi Bangunan.
Spesifikasi Produk
| Model | 60087-HD |
| Thermal conductivity range | 0.001~3.000 W/m.K |
| Measuring accuracy | ≥±2% |
| Repeatability error | ≤±1% |
| Sample state | Can test solid material, powder material |
| Measuring time | 60 minutes |
| Hot surface temperature range | RT~150℃, resolution: 0.01℃ |
| Cold surface temperature range | 0~60 ℃, resolution: 0.01 ℃ |
| Pressure measurement range | 0~500N, resolution: 0.1 N |
| Sample thickness range | 0~50mm, resolution 0.001mm, automatic digital thickness measurement |
| Specimen size | (Length*Width*Thickness)300*300*(5-50)mm (standard configuration) |
| Control method | By computer and software |
| Machine dimension | (L*W*H)550*450*1500mm |
| Machine weight | Approx. 100KG |
| Bath dimension | (L*W*H)300*350*530mm |
| Bath weight | Approx. 35KG |
| Power | 1∮ AC 220V 50W |
