Gambaran Umum dan Karakteristik Instrumen
Gaya elektromagnetik saat terjadi hubung singkat antar-belitan, hubung singkat antar-fasa, maupun benturan saat transportasi dapat menyebabkan pergeseran relatif pada kumparan transformator daya. Selain itu, deformasi belitan akibat tarikan elektromagnetik saat terjadi gangguan arus hubung singkat selama operasi dapat mengubah parameter awal dan impedansi khas pada transformator.
Pasal 15.2 dalam Dokumen No. 589 tahun 2000 yang diterbitkan oleh National Electric Power Corporation secara tegas menyatakan bahwa: “Transformator dengan tingkat tegangan 110kV ke atas wajib menjalani uji impedansi hubung singkat tegangan rendah sebelum keluar dari pabrik dan dioperasikan, atau menggunakan metode analisis respon frekuensi (FRA) untuk menyimpan catatan data awal.”Selanjutnya, Pasal 15.6 mengatur bahwa: “Jika transformator mengalami gangguan hubung singkat di area terdekat, wajib dilakukan uji impedansi hubung singkat tegangan rendah atau uji respon frekuensi pada belitan untuk dibandingkan dengan data awal. Pengoperasian kembali hanya boleh dilakukan setelah dipastikan transformator bebas dari kerusakan.”
Pengujian impedansi tegangan rendah dapat merefleksikan perubahan nilai impedansi transformator secara akurat sebelum dan sesudah terjadinya deformasi belitan. Berdasarkan standar industri DL/T1093-2008 (Guide for Reluctance Method to Detect and Judge Transformers Winding Deformation), pengujian daya uji tegangan rendah pada lokasi (on-site) dapat menentukan stabilitas dinamis belitan dan inti besi trafo guna memastikan tidak ada deformasi maupun pergeseran kumparan.
Produk ini menggunakan teknologi synchronous sampling untuk tegangan dan arus serta pemrosesan sinyal digital berkecepatan tinggi (DSP) guna menghasilkan data pengukuran yang sangat akurat. Alat penguji ini dapat memanfaatkan power supply internal maupun eksternal untuk pengukuran per fasa. Pengujian pada trafo 3-fase dapat dilakukan secara manual maupun otomatis. Seluruh data dapat disimpan dalam memori internal jangka panjang dan dilengkapi fitur pencetakan laporan langsung di lapangan.
【Fitur dan Performa Utama】
- Sesuai Standar Nasional: Performa teknis alat sepenuhnya memenuhi standar DL/T1093-2008 tentang panduan deteksi dan evaluasi deformasi belitan transformator daya.
- Dual Mode Power Supply: Mendukung opsi power supply internal dan eksternal. Catu daya internal menyediakan pilihan output 24V dan 220V. Untuk mencegah arus hubung singkat yang terlalu besar, disarankan memilih opsi 24V pada pengujian pertama. Jika arus uji terdeteksi kurang dari 1A, opsi 220V dapat dipilih.
- Penyaringan Sinyal Canggih: Menggunakan chip pemroses embedded berkinerja tinggi serta teknologi digital narrow-band filtering untuk meredam gangguan frekuensi industri (power frequency interference) dan interferensi frekuensi tinggi secara efektif.
- Pengawasan 3-Fase Praktis: Menggunakan mode pengawatan 3-fase sekaligus pada sisi tegangan rendah (LV side). Cukup lakukan penyambungan kabel satu kali untuk menguji ketiga fasa.
- Mode Pengukuran Fleksibel: Pengukuran dapat dilakukan secara manual maupun otomatis. Mode manual cocok digunakan pada tes awal untuk memantau nilai arus dan tegangan, sedangkan mode otomatis akan mengukur dan menghitung seluruh parameter secara mandiri.
- Parameter Pengukuran Lengkap: Mampu mengukur dan menampilkan parameter tegangan, arus, frekuensi, daya aktif (active power), impedansi hubung singkat, reaktansi hubung singkat, hingga induktansi bocor (leakage inductance).
- Cetak Data Langsung: Mendukung pembuatan dan pencetakan laporan hasil uji secara langsung di lokasi (on-site printing).
- Proteksi Hubung Singkat Internal: Dilengkapi sistem perlindungan (short-circuit protection) otomatis untuk memastikan instrumen tidak rusak jika terjadi korsleting akibat kesalahan pengawatan.
Parameter Teknis
1) Spesifikasi Teknis
Rentang Pengukuran Tegangan: 15V – 400V
Akurasi Pengukuran Tegangan:$<\pm(0,2\% + 2\text{ digit})$
Rentang Pengukuran Arus: 0,1A – 20A
Akurasi Pengukuran Arus:$<\pm(0,2\% + 2\text{ digit})$
Akurasi Frekuensi: Kelas 0,1 (Level 0.1)
Dimensi / Ukuran: 407 mm (P) × 340 mm (L) × 192 mm (T)
Berat Alat: 9,8 kg
2) Lingkungan Operasional
Suhu Operasional: -10°C sampai 45°C
Kelembapan Lingkungan:$<90\%$ RH (tanpa kondensasi/embun)
Packing List
No | Item | Unit | Quantity |

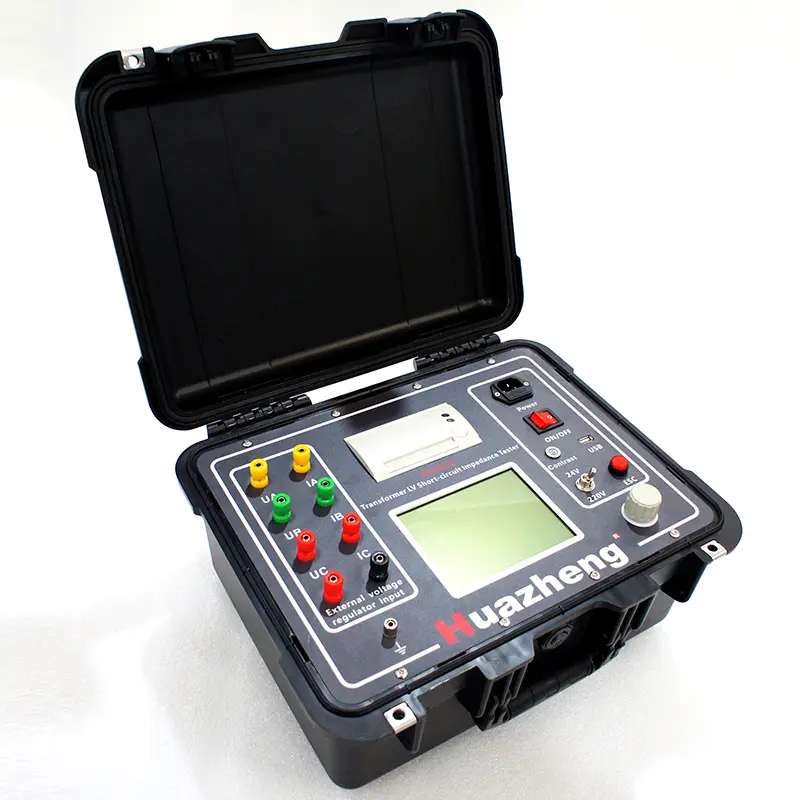

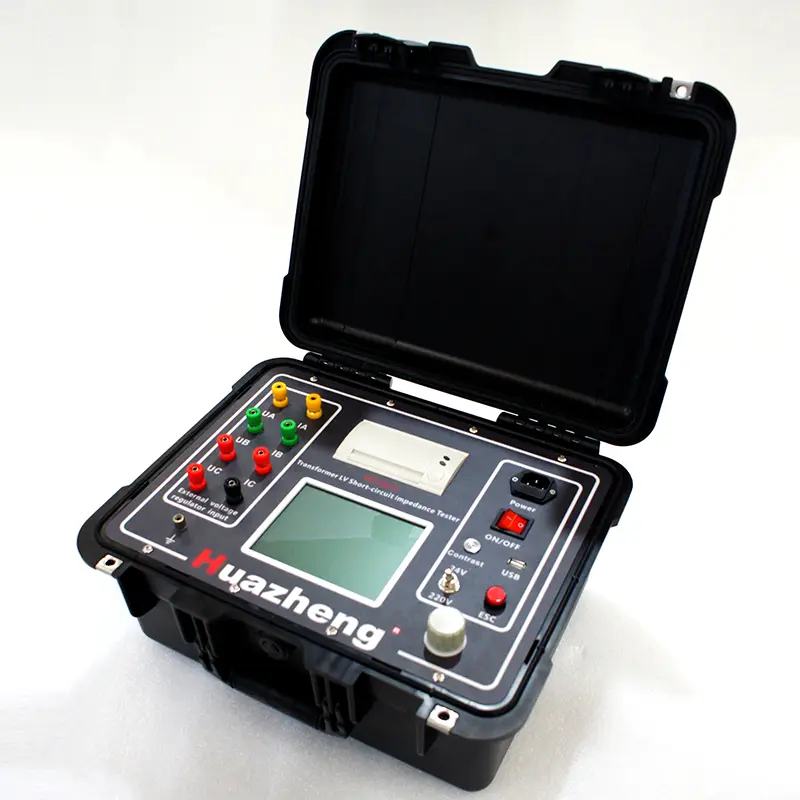

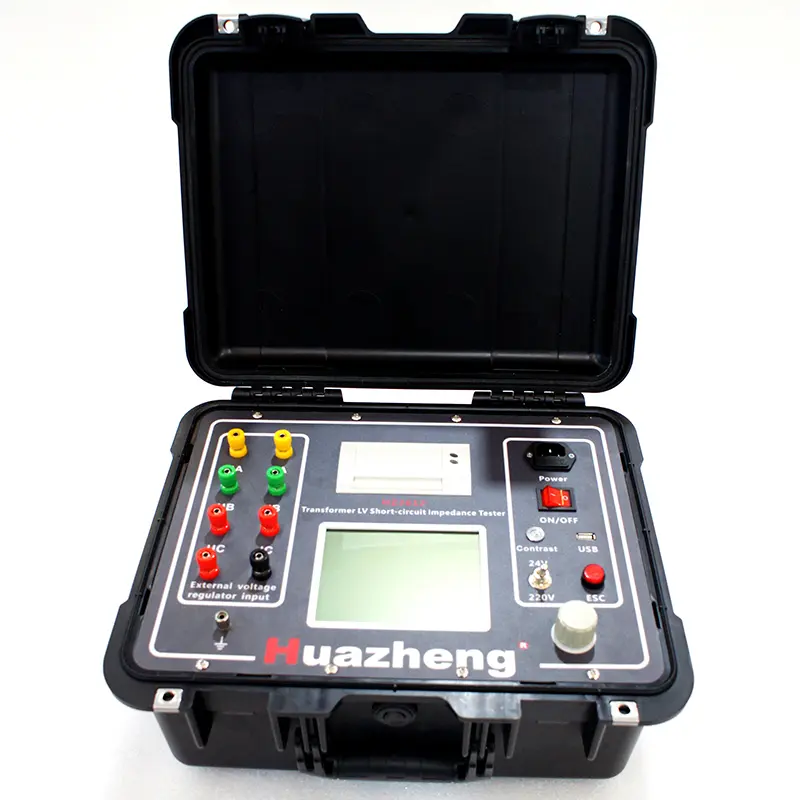

1 | Transformer short -circuit impedance tester | Set | 1 |
2 | Dedicated test line | pcs | 3 |
3 | Ground line (including chip head) | pcs | 1 |
4 | Bronze belt | pcs | 1 |
5 | Thermal printing paper | roll | 2 |
6 | Subtract (20A) | pcs | 3 |
7 | power cable | pcs | 1 |
8 | user’s Guide | pcs | 1 |
9 | factory inspection report | pcs | 1 |
10 | Qualification certificate | pcs | 1 |
11 | Packing List | pcs | 1 |
